********* 5GHz Band Downcoverter **********
2025/2/5
ja0dfr

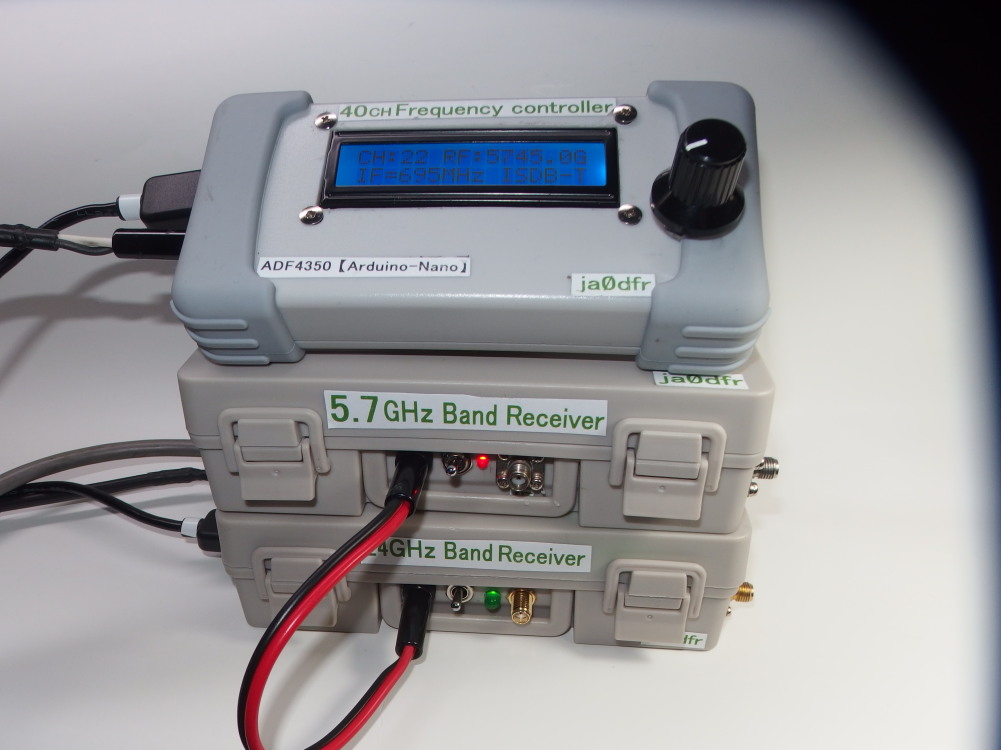

昨年、24GHz受信用ユニットを試作しましたが、その時の液晶表示周波数コントローラー部を
利用して、5GHz帯受信用ユニットを試作しました。
5GHz帯RF部ユニットのT/R部は受信部だけを使い、外付け2段LNAを使って、
トータル利得：35dB以上・NF：1dB以下のデータを得ました。
局発周波数は、FM（CH:15）及びISDB-T（CH:22）の周波数チャンネルを設定してあるので
そのCHに合わして使います。
コントローラに40CHも設定しているので、設定リストを確認して使うのがチョット面倒です。
（画像1枚・PDF3枚添付）
次は、同じケースを使った10GHz帯の受信用ユニットの予定です。
新潟市 ja0dfr 浅妻
|
