* ***** WAVELAB 式24GHz Pic-DISP 局発 ******
JA0DFR 2024/03/10
WaveLab

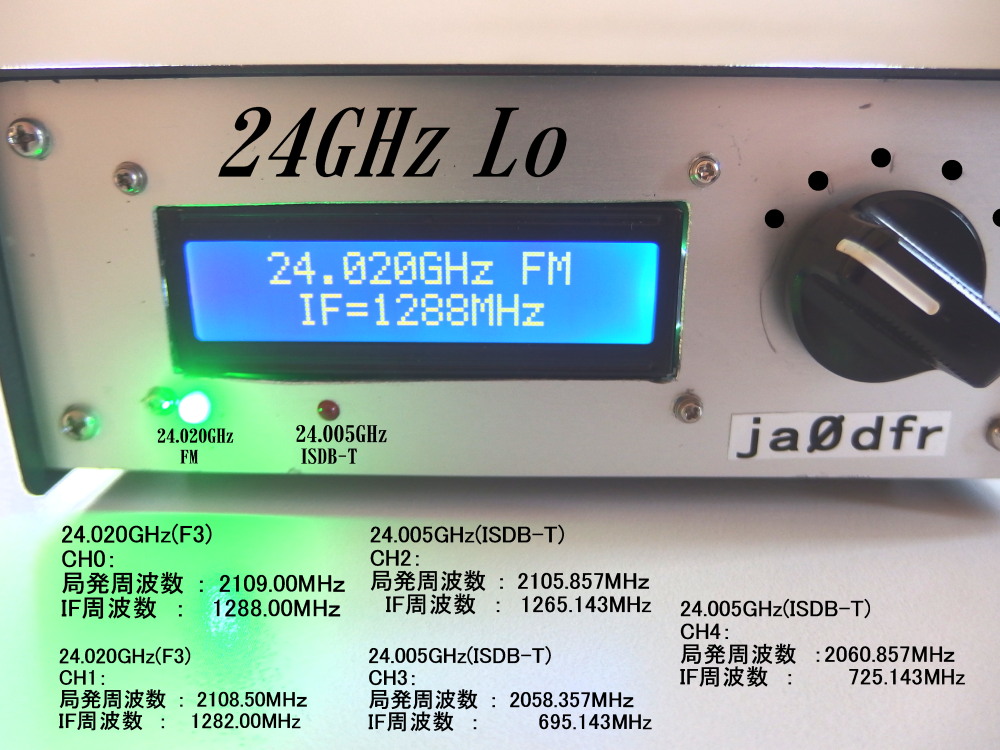

24GHｚ帯T/Rの局発部を分離し、局発部のみをケースに入れました。
周波数も1チャンネル追加して、5チャンネルにしました。
ADF4351ボード + 5ｄB（ATT） 出力：-0.1dBm±
24.020GHz（F3：GRN-LED)
CH0：
局発周波数
： 2109.00MHｚ
IF周波数 ：
1288.00MHｚ
24.020GHz（F3：GRN-LED)
CH1：
局発周波数 ：
2108.50MHｚ
IF周波数 ：
1282.00MHｚ
24.005GHz(ISDB-T：RED-LED）
CH2：
局発周波数 ：
2105.857MHｚ
IF周波数 ： 1265.143MHz
24.005GHz(ISDB-T：RED-LED）
CH3：
局発周波数
： 2058.357MHｚ
IF周波数 ：
695.143MHz
24.005GHz(ISDB-T：RED-LED）
CH4：
局発周波数 ：2060.857MHｚ
IF周波数 ：
725.143MHz
周波数設定Picは、全てJH1GYE局（新井さん）にお願いしました。
（PLL：12F629 //
DISP：12F1822）
ISDB-Tの周波数追加設定が出来ましたので、これから実験の予定です。
JA0DFR 新潟市/ 浅妻
|
