**** 10GHz帯 T/R 基板試作 （MMIC） **** 20210521 ja0dfr
ワンボード上にMMICを使った10GHz帯TRを試作しました。（添付PDF：ブロック図）
各部の特性をチェックしました。（セブロン製10GHz帯インターデジタルBPF使用）
***
最適局発レベル：+0.0dBm(+1.0～+2.0dBm) 局発周波数：4480MHｚ
***
送信部出力：+10.0dBm±（10.240GHz）（外付けBPF付き)
（ＩＦ親機1280MHz 送信レベル：+10dBm(基板 内 ATTス ルー
の時）
*** 受信部トータル利得：39.00dB±（IF：1280MHｚ）
***
受信部NF：3.0dB以下（IF：1280MHz）
*** 1280MHz確認親機：IC-1275（F3）
***
-120dBm（Sメーター S9）//（10.240GHｚ）
***
-125dBm（Sメーター S6）//（10.240GHz）
アルミケースサイズ本体：84×53×10ｔ mm ・蓋 2.0ｔ
mm
基板サイズ：76×47×0.5t
mm
電源：+13.5ｖ
受信時：210.0mA±（IFアンプMMIC付き）
送信時：140.0mA±
1、受信時 （添付PDF：受信部
1280MHz 特性）
2、送信部 （添付PDF：送信部 10.240GHz 特性）
3、局 発 （最 適 時 の 8960MHｚ
特性PDF添付）
今回の試作で、受信部NF、送信部スプリアス対策と改良点が出ました。
もう少し良いデーターが取れるか確認したいと思います。
今回の10GHz帯T/R製作で JA3BMH局、JR3JZM局、他各局に大変お世話になりました。
この場をお借りしてお礼い申し上げます。
JA0DFR/ 浅妻 新潟市
|

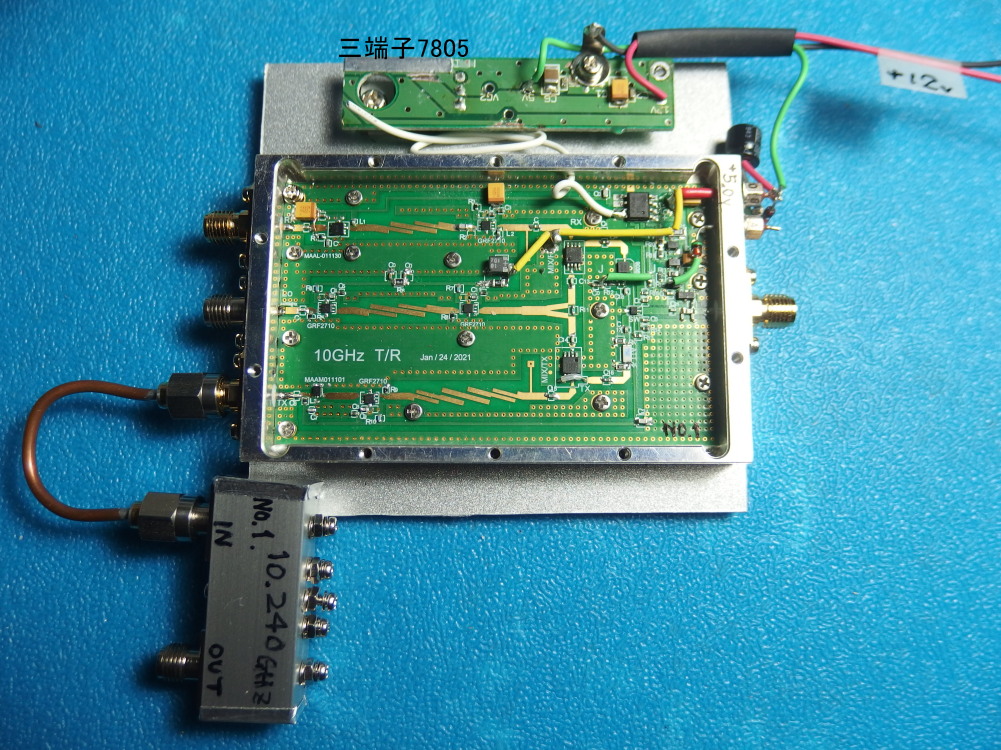

No,1 10GHｚ帯TR ＢＰＦ付き 20210521
|
送信部10.240GHz特性20210521.pdf
受信部10.240GHz特性20210521.pdf
ブロック図20210521 10GHzTR.pdf
8960MHz特性20210521.pdf |
|
