PE4302 パラレルモードのATT制御
ロータリーエンコーダー切り替え器 (
0.5dB//64ステップ）
JA0DFR
Dec/3/2023
先月、PE4302ボード/シリアルモードでの切り替え器（金属ふた付き）を実験しましたが、
JH1GYE局（新井さん）がパラレルモードのATT制御の実験をしていたので

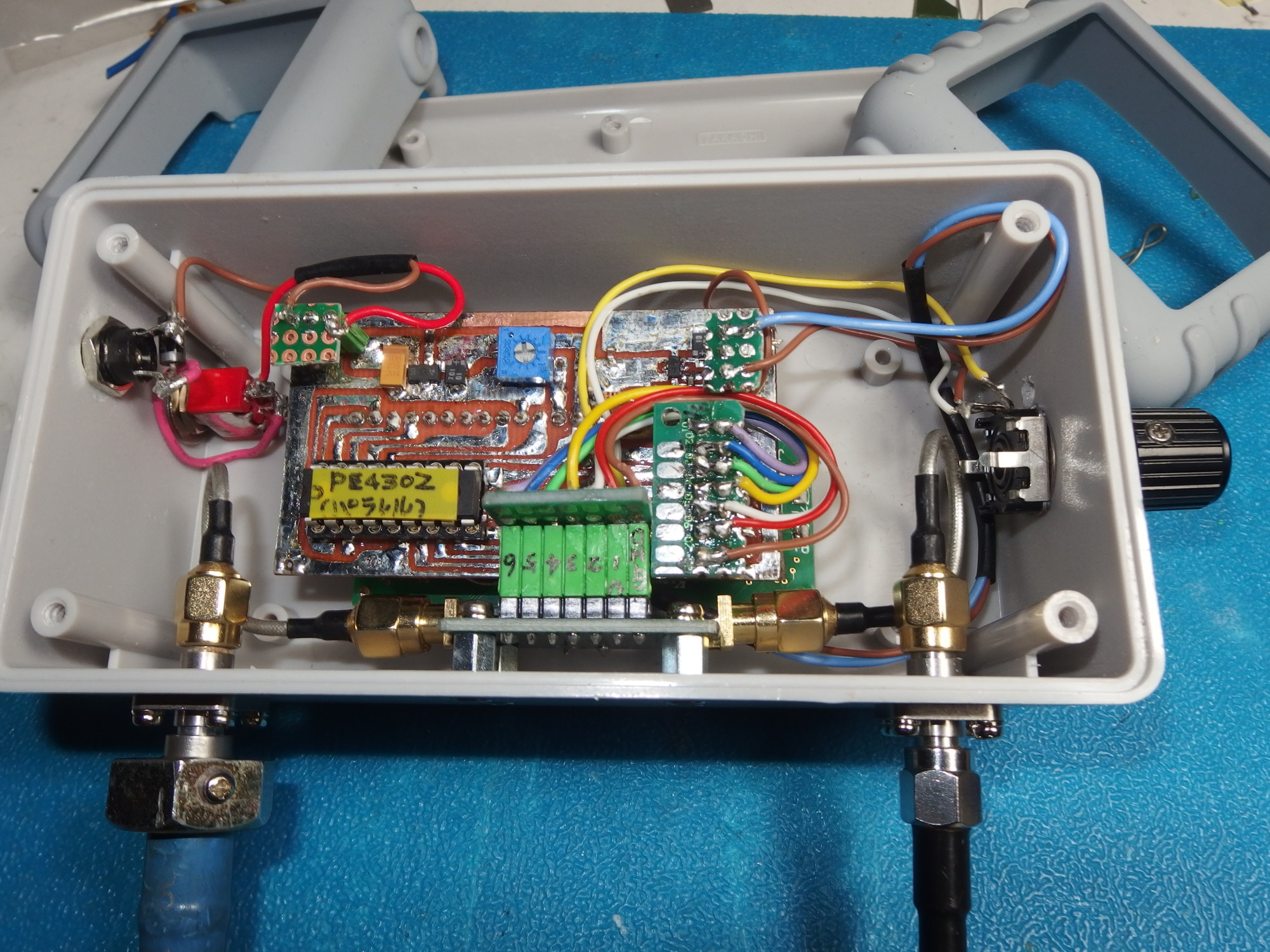

当局も同等のパラレル入力のボードを入手し、新井さんが設計した回路を基に基板を製作し、
手持ちのタカチケースに組み込みました。

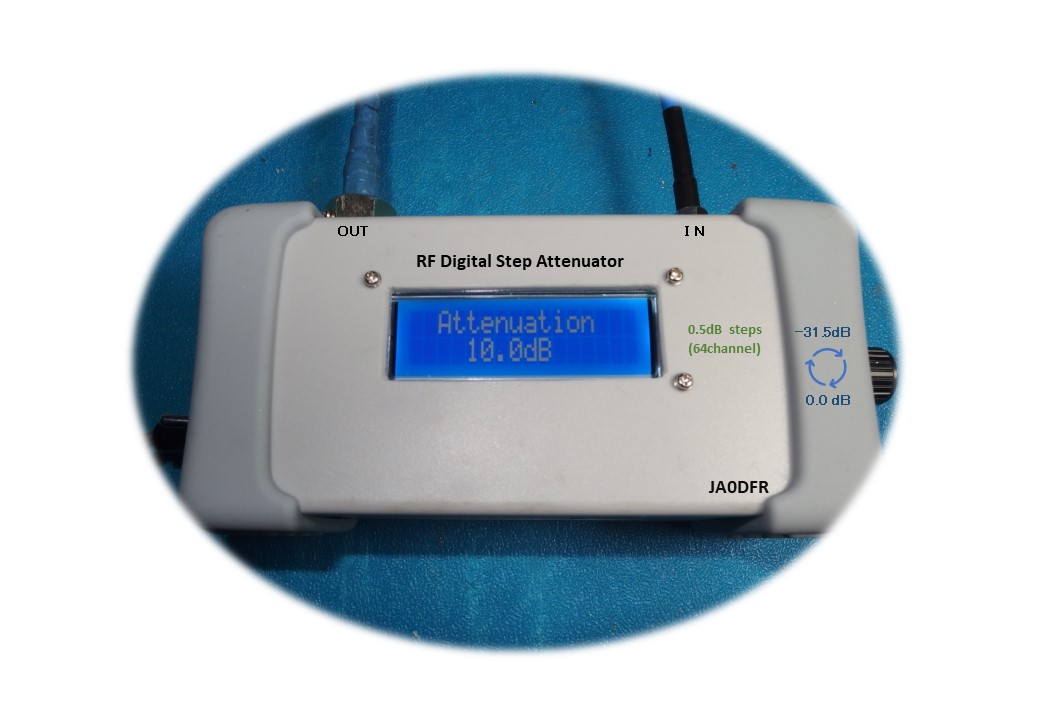

機能はシリアルモードATT制御器と同等で、電源スイッチONで、10dB（表示）。
ローターリーエンコーダーで 0.5dBステップで、
減衰量 0dB から 31.5dBまでの64ステップ切り替えです。
前段に固定ATTを付け、1.2GHz帯、2.4GHz帯ぐらいまでのプリアンプ感度調整に使えそうです。
*******************************************************
今回もパラレルモードプログラムを、新井さんに作って頂きました。
Picは、16F1827の18pです。
Pic等の詳細は、新井さんに
直接問い合わせをよろしくお願い致します。
*******************************************************
新潟市 ja0dfr 浅妻 |
