***** 24.018GHz ビーコン（CWID）ユニット試験器 ***** 2023/05/12 ja0dfr
前に5GH帯、10GHz帯のビーコン器を製作していましたが、
今度は24GHz帯のビーコン器と思い、数年前にスプリアスが多くて諦めていた、
ADF435x EVAL BoardSG PLL ～～4400MHz（黒ボード）を使って製作しました。
が、やはりスプリアスが余りにも多く4GHz帯を6逓倍するとC/Nも悪化するので、
実績のある緑ボード（ADF4351）に取り換え、4003MHzの発振部とCWIDユニットを
1つのアルミケースに納めて試作しました。
今回もPic設定周波数（4003.00MHｚ）と、CWID/Picデーターも、JH1GYE局（新井さん）
にお願いし、1枚の基板に周波数設定用PicとCWID/Picユニットを取り付け、ADF4351
ボードと一緒にアルミケースに収納しました。（いずれも12F629/SOICサイズ）
JH1GYE局がYQP-Web（10MHzリファレンス変調器 de
JH1GYE
Apr/08/2017）に
投稿している回路を利用させて頂き、CWIDの変調は10.00MHｚ/OCXO直接変調で、
800Hzのトーン出力です。
*************************************************************
Pic（12F629）CWデーター （messages programmed）
CH0（オープンH）
VVV DE JA0DFR
JA0DFR JA0DFR / NIIGATA CITY の繰り返し
CH1（GND/L）
VVV DE JR0YGW
JR0YGW JR0YGW / NIIGATA CITY
の繰り返し
*************************************************************
ADF4351（緑ボード）から4003MHｚ +5dBmの出力です。
4003.00MHz×3逓倍

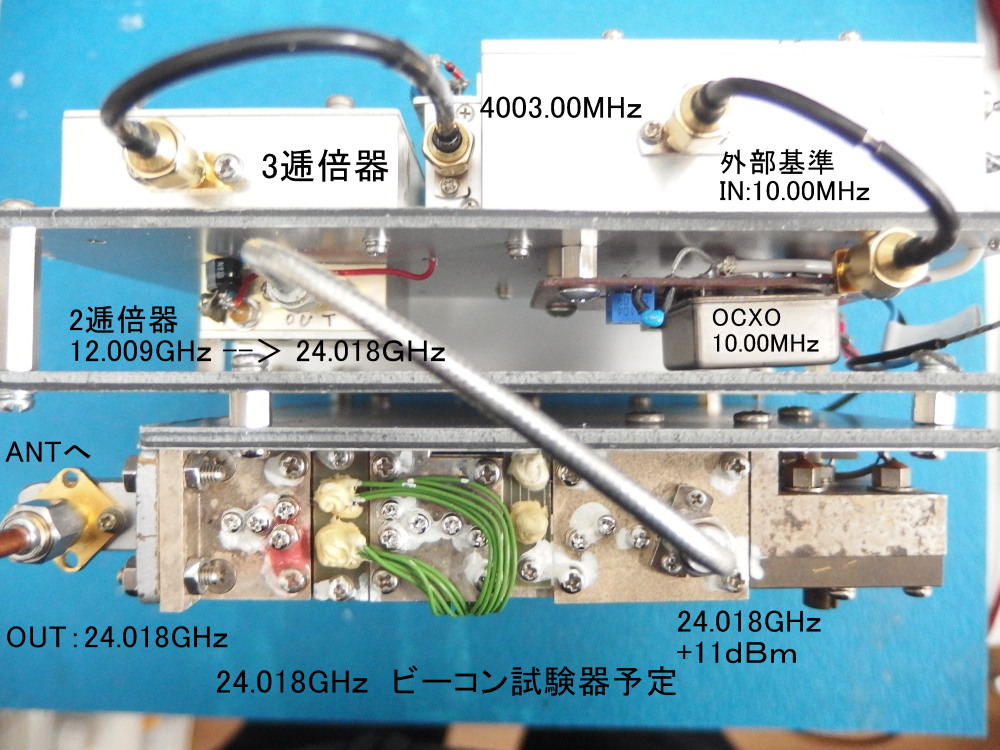

（3段の逓倍アンプ） ＝12.0090GHz
12.0090GHz×2逓倍 （2逓倍器）
＝24.0180GHz
終段3段アンプ・・・・出力+13dBm～+17dBm予定。
もしくは、業務用改造品（26GHｚタイプ）予定。
アンテナ：無指向性ANT予定。
設置場所：新潟市自宅予定。
受信周波数：24.020GHzの2MHzダウン = IF親機周波数：1278.00MHz
試験器製作に当たり、JH0GYE局には、黒ボード用のPic（rf：12.8MHｚ）から
緑ボード用のPic（rf：10.00MHz）に変更をお願いし、お手数をお掛けしました。
部品等の入手にはJR3JZM局 JA0DAE局 に大変お世話になり、
有難うございました。各局にお礼を申し上げます。
ja0dfr 浅妻/新潟市 |
