いつもお世話様です。
安価に入手しました局発の実験をしました。
周波数帯域によって、基準の高調波±20MHz、40MHz、60MHzと出てきますが、
Picでスムーズに周波数切り替えが可能で基準のOCXOも60秒弱で安定になりました。
よろしくお願い致します。
浅妻 久和
*******************
:::::::::::: 2GHz帯 チャンネル Local OSC JA0DFR 2017年6月11日 :::::::::::::::
（周波数4.4GHzまでの任意4チャンネルまで可能）
高崎市の新井さんの” 中華PLL評価基板” を使ったLocal OSCを見て、当局も同様な
仕様を新井さんから色々と教わり、2チャンネル用Local OSCを試みました。

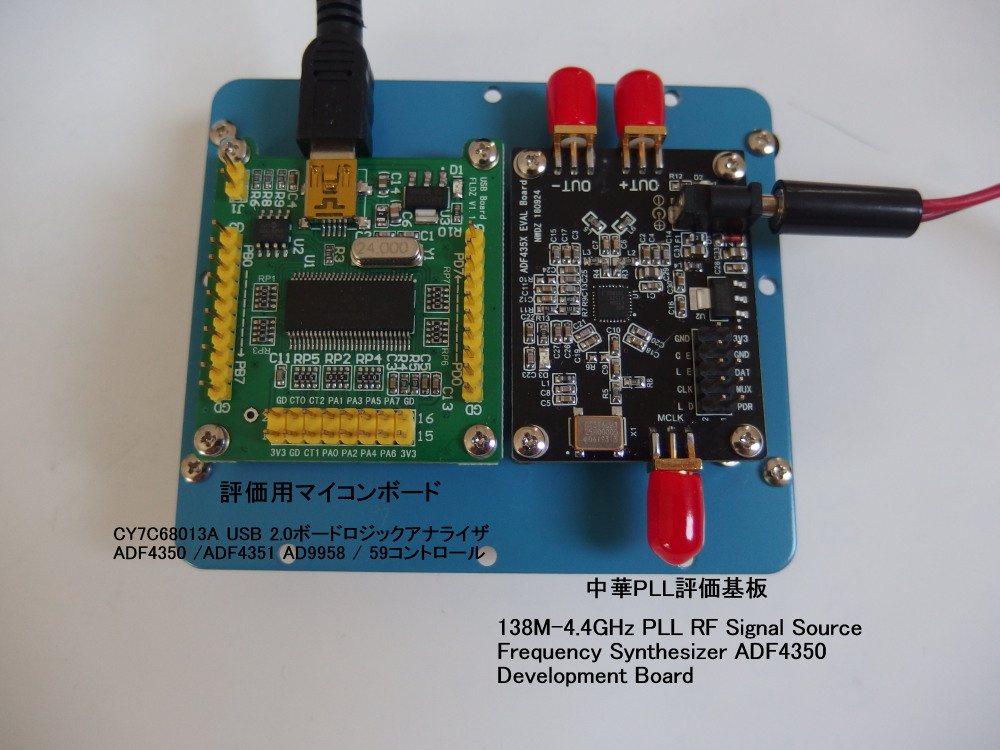

1 中華PLL評価基板（eBay：\2,199 完成品）
（138M-4.4GHz PLL RF Signal Source Frequency Synthesizer ADF4350 DevelopmentBoard）
2 評価用マイコンボード（eBay：\1,026 完成品）
（CY7C68013A USB 2.0ボードロジックアナライザADF4350 /ADF4351 AD9958 / 59コントロール
3 10MHz（MORION MV197 10Mhz OCXO OSCILLATOR（eBay：\1.9K））
******* ADF4350タイプ基板完成品 *********
RF Frequency （137MHz ～ 4400MHz）
RF Output Power（-4dBm/-1dBm/+2dBm/+5dBm）
Reference Frequency 25MHz内蔵（外部用SMAコネ付）
｛ソフト設定・・周波数確認｝

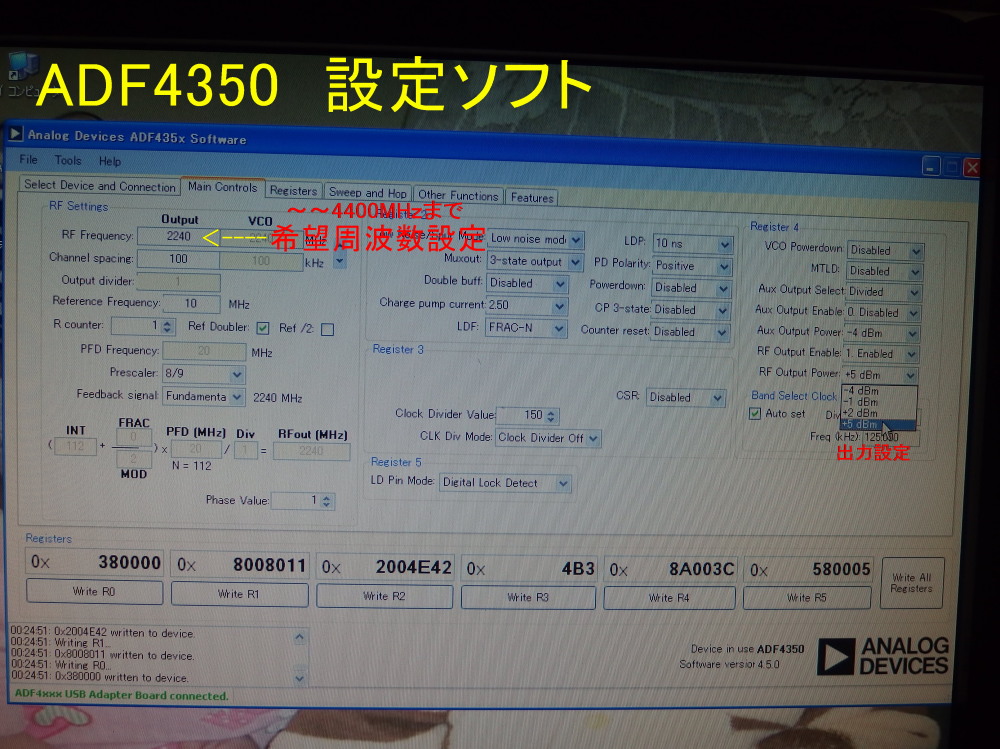

1 Analog Devices Webから、設定用softwareをインストールし、Main Controls画面から
希望周波数を設定。（137MHz～4400MHz可能）
2 Reference Frequency 内蔵の25MHz（TCXO？）でなく、外部用端子に10MHz（OCXO）に設定。
外部基準10MHz（OCXO）を使いRef Doubler ?で 20MHzとして設定。
3 Main Controls画面右中央の RF Output Power（-4dBm/-1dBm/+2dBm/+5dBm）
を+5dBmに?。
4 Write ALL Registers ボタン ?ON? で周波数等の書き込み。
5 設定したデーターを、PCからUSB経由で評価用マイコンボードに書き込み
中華PLL評価基板の+OUT端子から確認しました。
試しに低い周波数と、規格最大周波数4400MHz も確認しました。
（550MHz、1150MHz、4400MHz） 他 2240MHz、2274MHz、2290MHz、2516MHz 。
周波数によっては、Reference Frequency の±20MHz～の気になる高調波が出ています。
何とか落とせる事が出来ればいいのですが、今後の課題です。
｛ハード作業｝
1 中華PLL評価基板と評価用マイコンボードのコネクター接続。
1-1：CEとPDRを3V3に接続
1-2：PA2→DATA
1-3：PA1→CLK
1-4：PA0→LE
2：基準25MHz（TCXO？)を取り外し、外部から10MHz（OCXO)9dBm± 接続。
**********************************************************

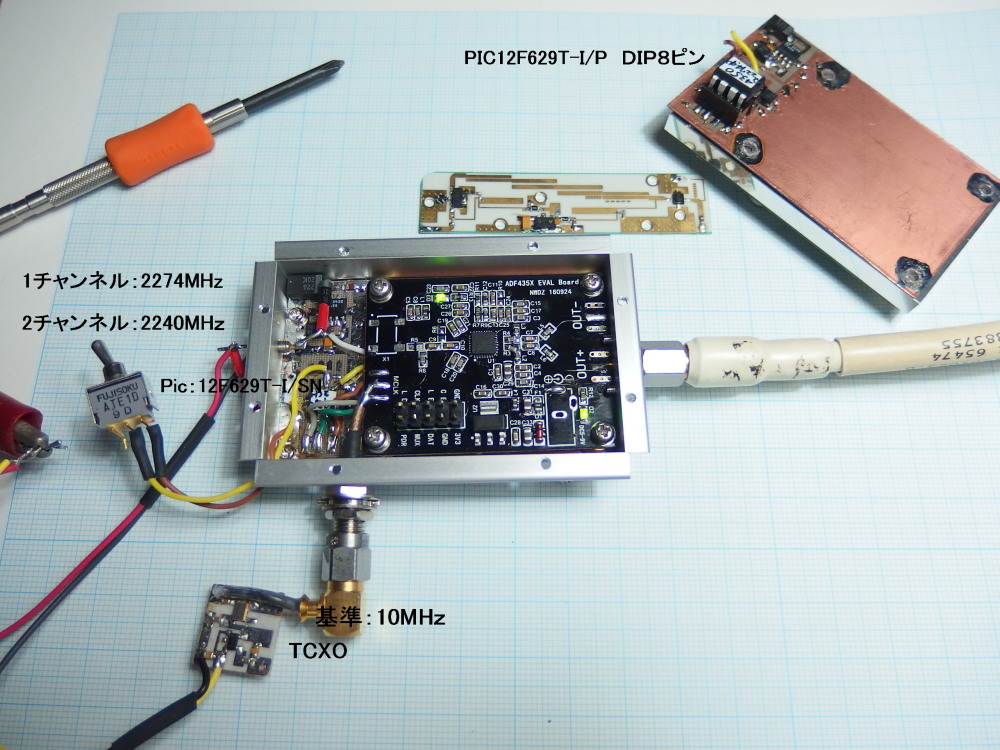

上記確認後、評価マイコンボード代わりにPic（JH1GYE局）で2チャンネル用に改造。
（2240MHz・・・GND、2274MHz・・・オープン）
+5v三端子（LT1763CS8-5500mA）
Pic（12F629) ・・・・・・・新井さん（JH1GYE局）からPicを使った周波数切り替え設計をして頂きました。

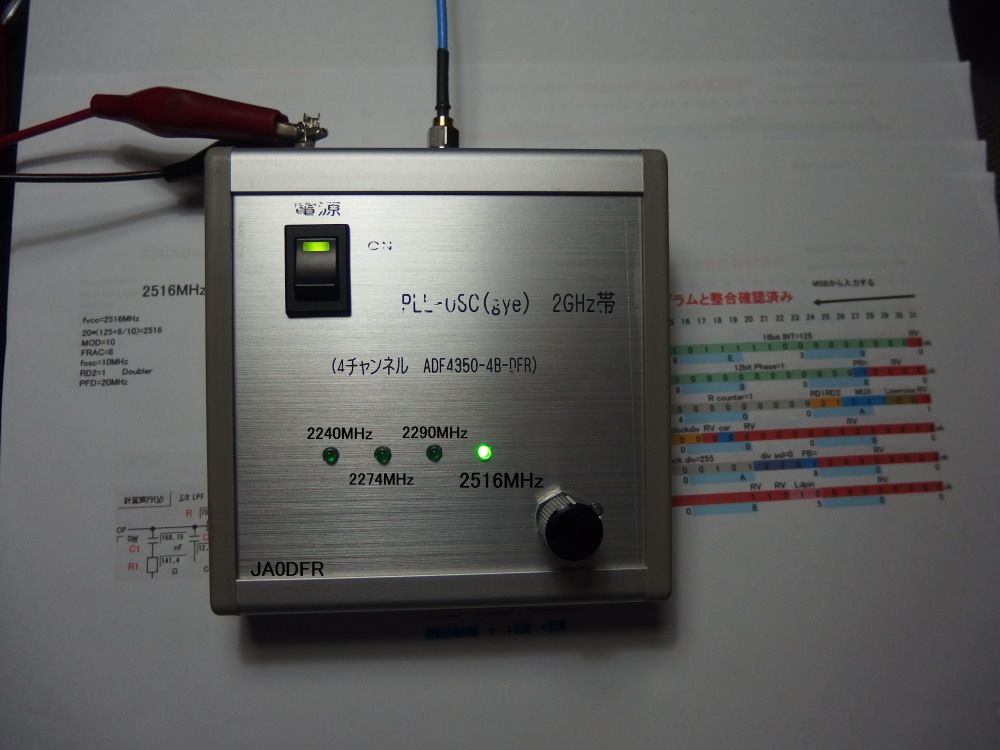

スムーズに2チャンネルの切り替えが出来、その後2逓倍、もしくは5逓倍で5G帯,10G帯、24GHz帯用の局発周波数が取り出せます。（1台、4チャンネルまで可能）
YQP-HPをお借りして、JH1GYE局にお礼申し上げます。
浅妻 久和 JA0DFR
|
