HAMTVの周波数を2395MHz 受信できました。  de JA1OGZ Mar/17/2014
ISS HAMTVの送信周波数が2395MHzへ日本時間では3月17日から変更されました。

本日の、10:34からのEL65度を狙いました。約2分間受像できました。
受信時MER15以上とよくはいっていました。
添付の図は黒い縦帯が2分間の画像が正常に受信できていた様子です。
最大ではMER25,RF PWR -66dBm
受信systemは1.2M Dish,Helix Feed(25dBi?) 2.5t,LNA 36dB, Cable loss -6dB,
BPF, LNA 15dB Tuner TT-Budget1600

Total Gain: 25+36-6+15=60dB, 受信Level SR:1300k -70dBm

概ね -130dBm最大では -124dBmの信号がANTに届いていると思われます。
次回は、手元のLNAを15dBを35dBに交換してみます。
明日の早朝3時にTryしてみようと思います。

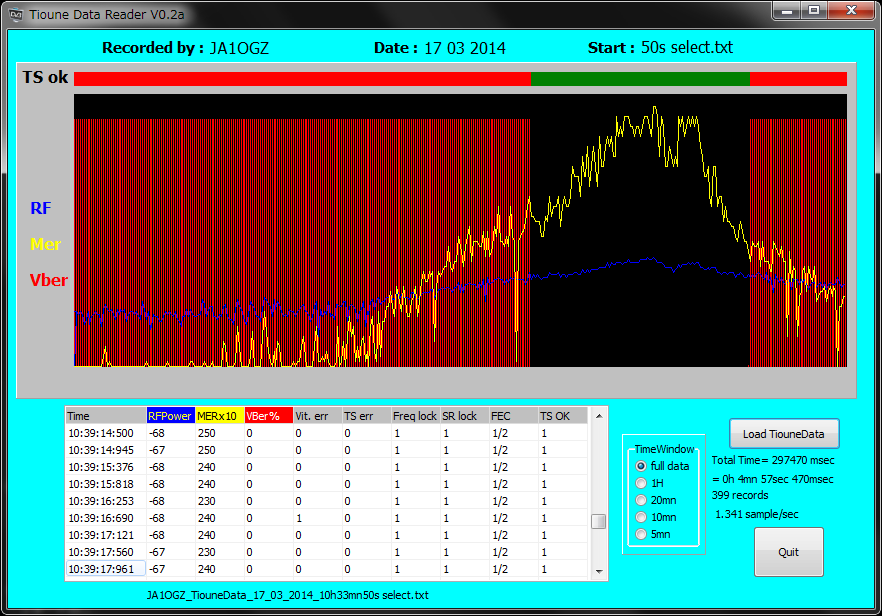

添付画像の説明

周りが赤で真ん中の黒い帯の時間帯が完全な画像として取り込めています。
その間、録画もできています。ただし完全な真っ黒です。
青い線が、RF pwr 受信Level
黄色い線が、MER Modulation err Ratio 10以上になれば画像がなんとか絵になりま
す。
赤い線(画面) Vber 画像のBit Err. Ratio %、黒がErrなし
下の窓は、上記の数値

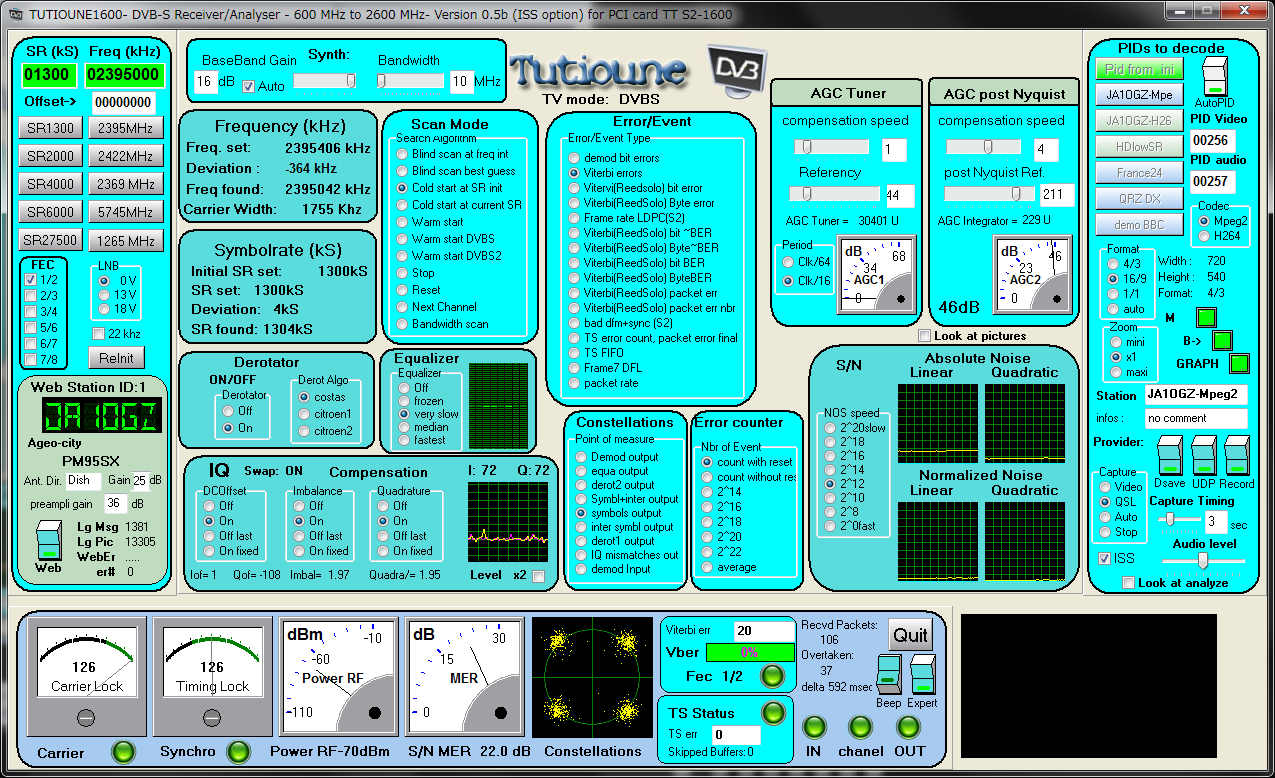

各種測定画面
星座コンストレーションが綺麗な形をしております。
右下の黒い画面がBlank画像です。

de JA1OGZ 金子


-----Original Message-----
From: ja1ogz
Sent: Thursday, March 13, 2014 10:14 AM
To: yqp-ml
Subject: [yqp-ml:02127] HAMTVの周波数を2395MHz 3/15 or 3/16変更予定


ARISS-EUよりHAMTVの周波数を2422MHzから2395MHzへ変更を予定しているとのこと。

以下のurlに掲載されています。 なお、文中4/8 4/9にCommision1,2を行ったとあ
りますが3/8,3/9の誤記と思います。

ISS HamTV to switch to 2395 MHz on March 15/16
http://amsat-uk.org/2014/03/12/iss-hamtv-to-switch-to-2395-mhz-on-march-1516
/


今まで運用していたMike Hopkinsは3/10地球に帰還したので、どなたが設定変更する
のかも興味があります。

なお、この情報はFace book hamtv projectにいち早く掲載されました。
https://www.facebook.com/Hamtvproject?fref=ts

上尾からも受信を12日 2回と今朝1回Tryしていますが、
WiFi noiseの中に埋もれている信号はやはり取り出せません。
ISSからの信号は-130dBmから-120dBmですのでWiFiは
-100dBm以上で届いています。 都市部市街地では難しいです。

--
金子 明 ja1ogz
