Solilock 47G TRV  de JA1OGZ Jan/20/2013

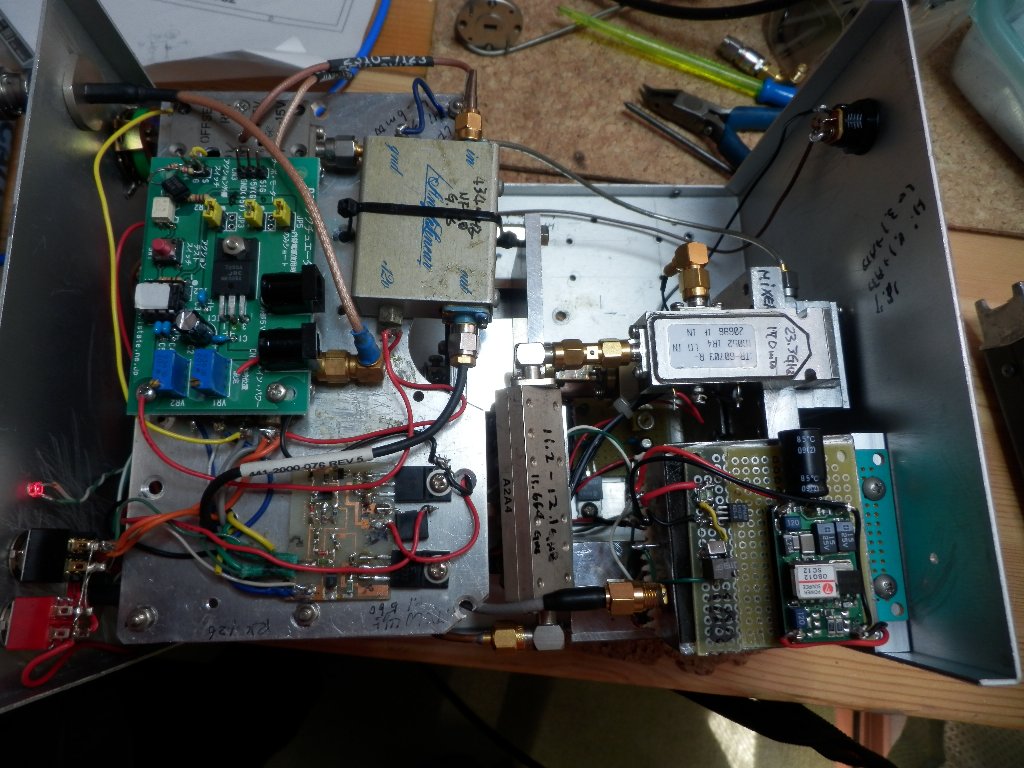

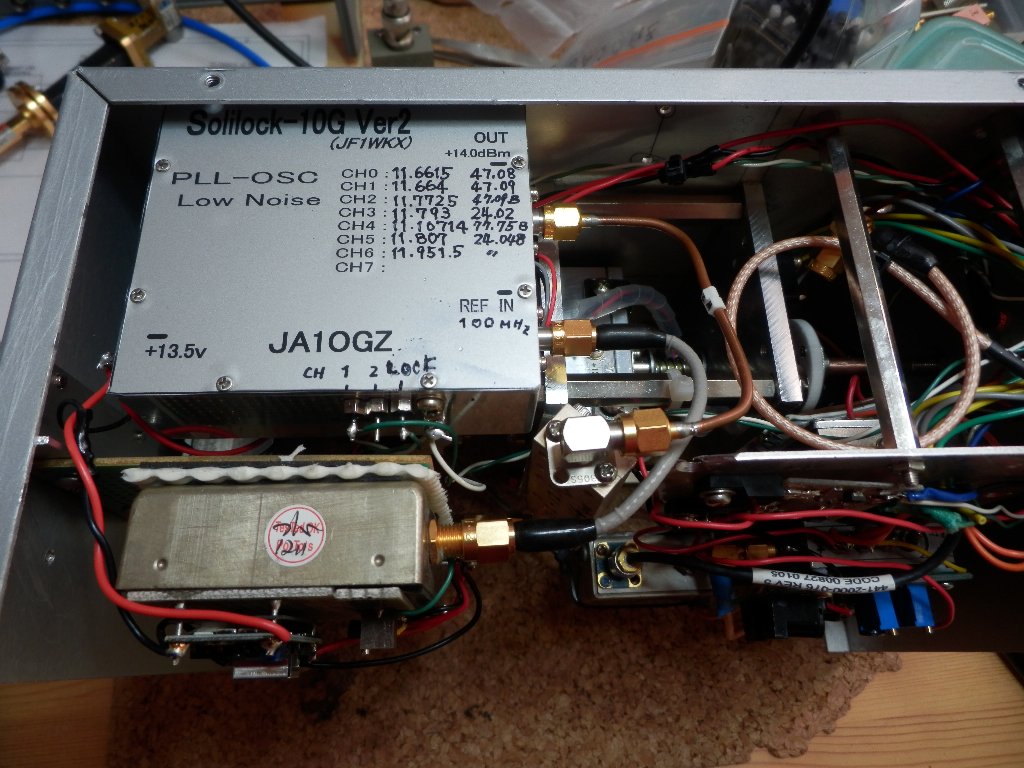

Solilock を47GのTRVに入れ替えました。
以前のものは、PLLのFeedbackと基本発振で発振した状態になりSSBではゴロゴロ音がしていました。
100MHz OCXOが使える目処がたち今日交換しました。12VはDC/DCを使い安定化させました。
周波数偏移はシャックの中ですが47Gで1KHz以内に収まっていますが、寒中の中TESTして実績を見ないとなんとも、、、です。
11.664Gの出力にはBPFを入れて、高調波をBlockしてMixerに入れています。
お蔭様でIF 周波数は434MHz使い、SW ON/OFFで47.09/47.08Gに瞬時に切り替えることが出来るようになりました。今まで47.09GHzのみでしたが、Solilockの特徴を活かして自由度が向上しました。
勝間さん、御世話になりました。

de JA1OGZ 金子 明 Akira kaneko
