D-ATV 寒風山移動運用 de JA0RUZ Jul/30/2012

各局

 前回もレポートしましたが 7月28日 8:25頃〜9:30頃までのD-ATV等の交信データです。
 (前回レポートの一部訂正有り)

1 富山県側移動局 (運用場所:医王山・三千坊休息展望台上)
  北緯36度32分0.6秒  東経136度48分36.3秒   標高795m
 QRV局 JA0BNK JA0DAE
 サポート JA9BPH JH9CFT
 アンテナ JA0BNK 50cmφ  JA0DAE 66cmφ
 TRV JA0BNK:5G / 2W UTV5G改造品
JA0DAE:5G・10G / 2W 自作

2 秋田県側移動局 (運用場所:寒風山駐車場南東角)
  北緯39度55分52.2秒  東経139度52分33.5秒  標高315m
 QRV局 JA0GPO JA0RUZ
 サポート JA0HJC JA0KAD
   アンテナ JA0GPO 5G:90cmφ 10G:45cmオフセット
JA0RUZ 5G:100cmφ 10G:50cmφ
  TRV  JA0GPO :5G / 2W 10G / 2W  自作
JA0RUZ :5G / 1.3W 10G / 2W  自作

運用周波数・電波形式・他等
5745MHz 17M0 G7W*  (*DVB-S方式)
5760MHz F3E
10.225GHz 17M0 G7W* (9→7への1wayのみ)
   10.24Ghz F3E

D-ATV送信機の変調ユニット部は、SR-Systems社製
  で各局が送受信機に組み立てた物を使用。

交信シンボルレート : 5G/10Gとも 6000

二地点間距離 463.5km  見通し外通信

 (測位地図は国土地理院:緯経度は世界測地系です)


下記は部分的ですが、交信記録映像です。
 (一部録画できなかった部分もあります)

** JA0BNK/9 受信画像  医王山 **
  1 http://www.youtube.com/watch?v=7MOdNqoLZ-4

** JA0RUZ/7 受信画像  寒風山 **
1 http://www.youtube.com/watch?v=fgQLpZi34YI&feature=youtu.be

2 http://www.youtube.com/watch?v=t9ABf5xns0w&feature=youtu.be

 7月28日の富山県と秋田県間 D-ATV交信でのJA0GPO局の受信映像。
http://www.youtube.com/watch?v=75r74b1d4Jk

++++++++++++++++++++++++++++++++
  長野市 JA0RUZ  関崎
================================

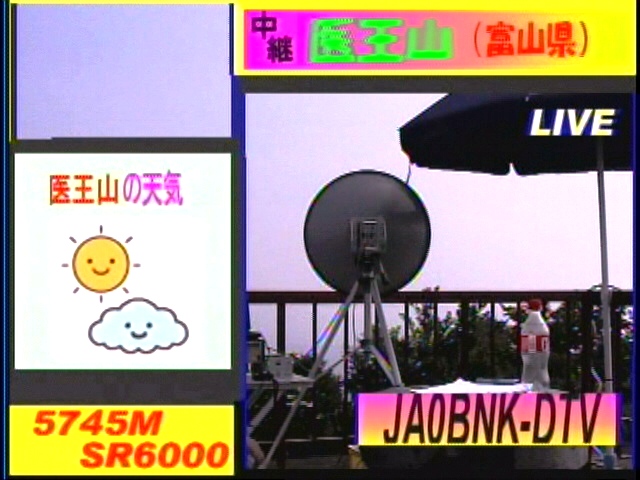

1 BNK 5G

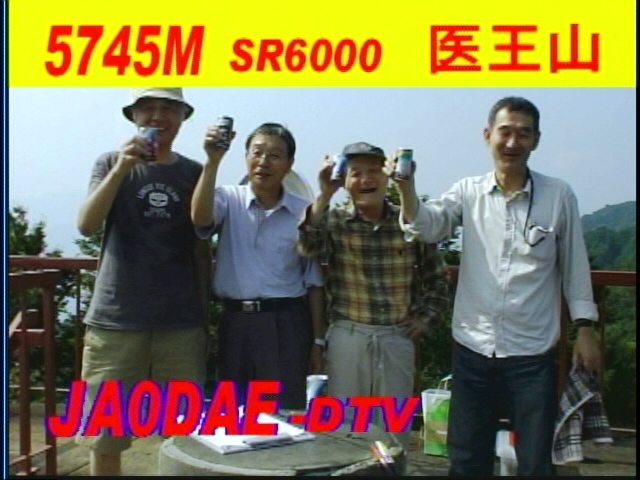

3 DAE 5G

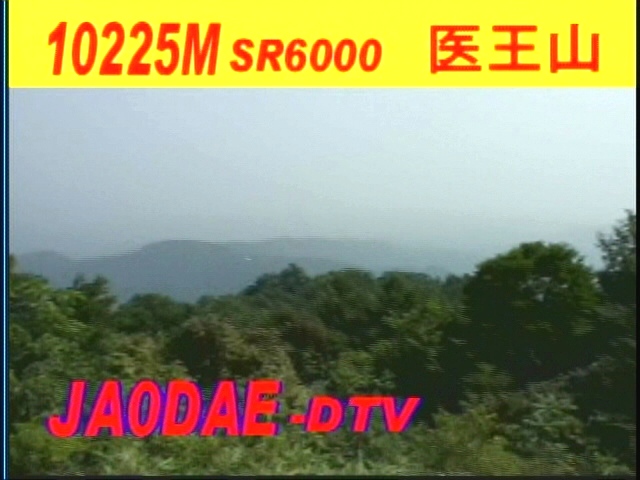

4 DAE 10G

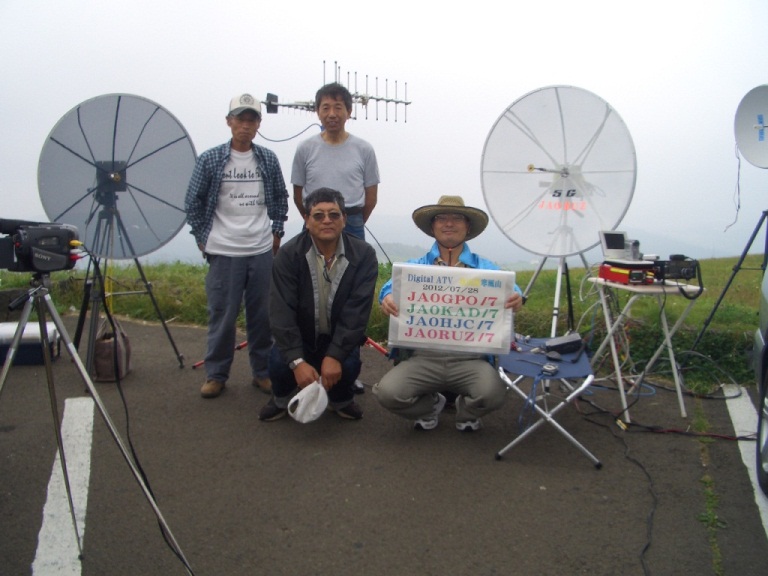

寒風山写真1
