アンテナ調整用47GHzマーカー(Beacon) de JA0IYB  Jan/24/2018

群馬県藤岡市のJA0IYB/1齋藤です。

77GHzアンテナ調整に使うマーカー発振器に続きJH1GYE局の協力を得て47GHzも
製作してみました。

77GHz同様ADF4350中華PLL評価基板を使って2.3GHz台を発振させ20逓倍する方法です。
PLLの詳細仕様、設定はJH1GYE局にお願いしました。
使用した2ポートミキサーでいきなり11.77GHzを4逓倍しています。

今回もキャリアだけのマーカーとCWIDでFM変調をかけられる切替式にしています。
機能追加でビーコンとしても使えます。メッセージも切り替え付きです。

終段2ポートミキサーはジャンク取り外し品のようです。
ゼロ各局からの提供品です。仕様などは不明でがとても強力です。
いきなり4逓倍のため11.77GHz BPFは必須品でした。
JA3CVF局からの提供品です。
使用した機器収容ケースは大型のダイキャスト製です。
これも友人からの提供品で、お陰様でコンパクトに纏められました。

送信用フランジを外すとカバーが開きます。
外部アンテナ(小型カセグレーン)本体は77GHzと共用としました。
77GHz用の内径3mmパイプを抜き取って47GHz用としました。
アンテナは固定用アルミ板を180°回転させ装置本体にビス止めする簡単な方法をとりました。

ご協力頂いた各局大変ありがとうございました。

ブロック図と写真を添付します。

JA0IYB/1 群馬県藤岡市 齋藤 伸作

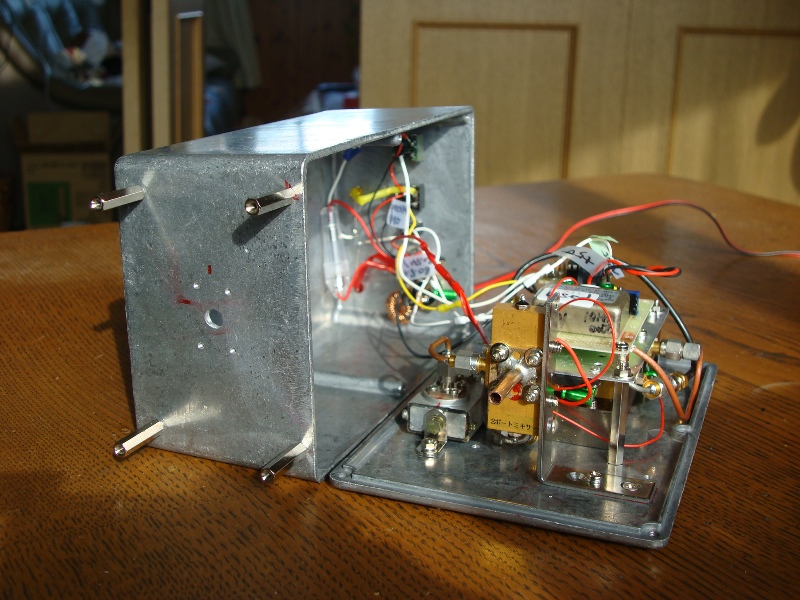

2ポートミキサー

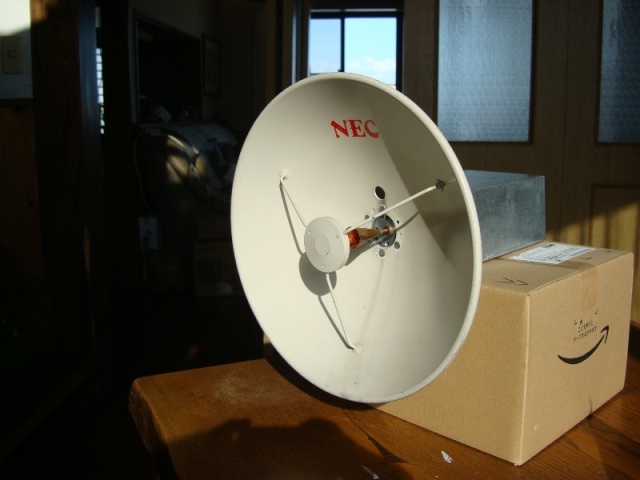

アンテナ取付

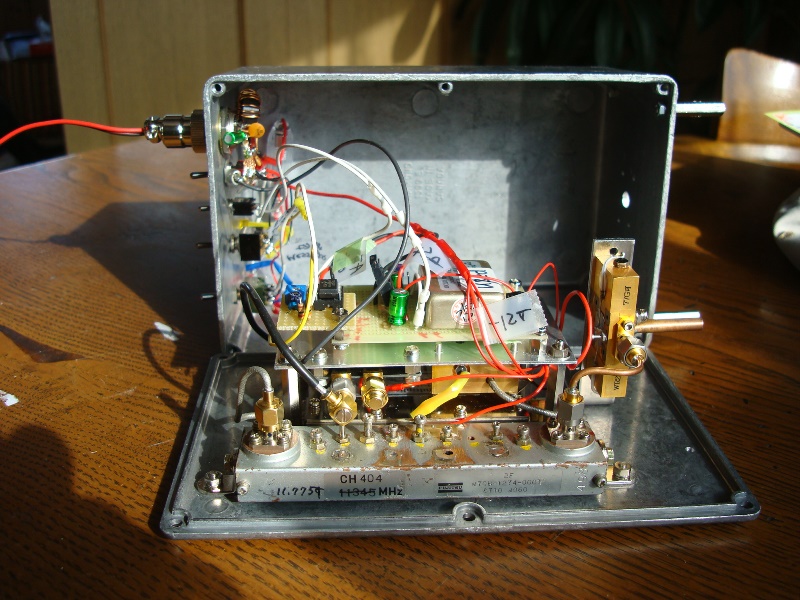

内部様子

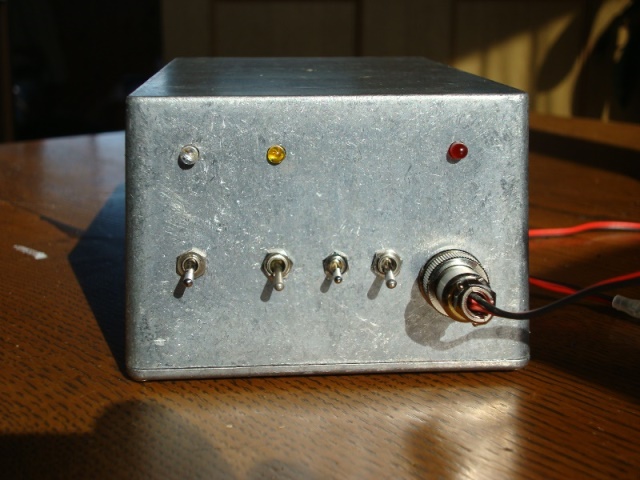

操作パネル

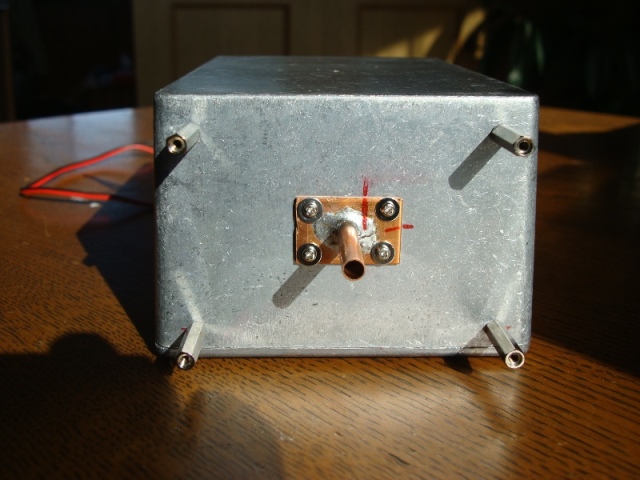

送信部フランジ
47GHz Beacon
