| 移動 24GHz,47GHz,77GHz de JA0DFR Dec/21/2008 | ||||||||
2008年12月21日(日曜日）

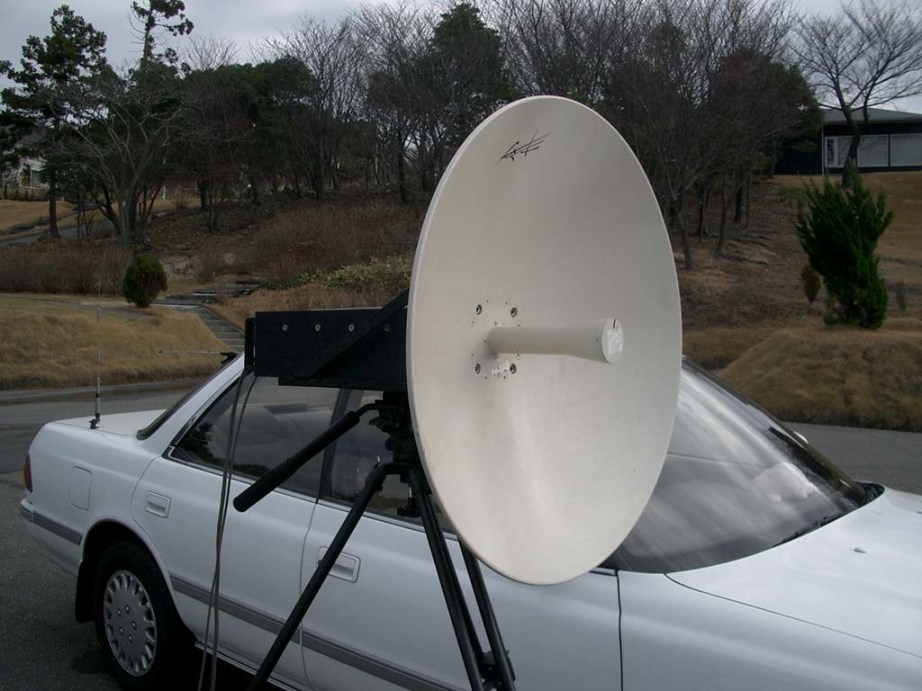

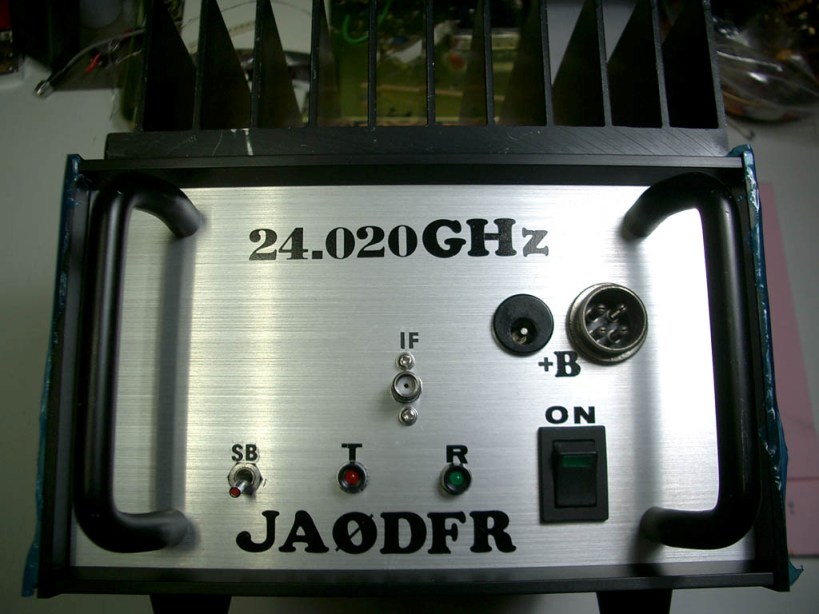

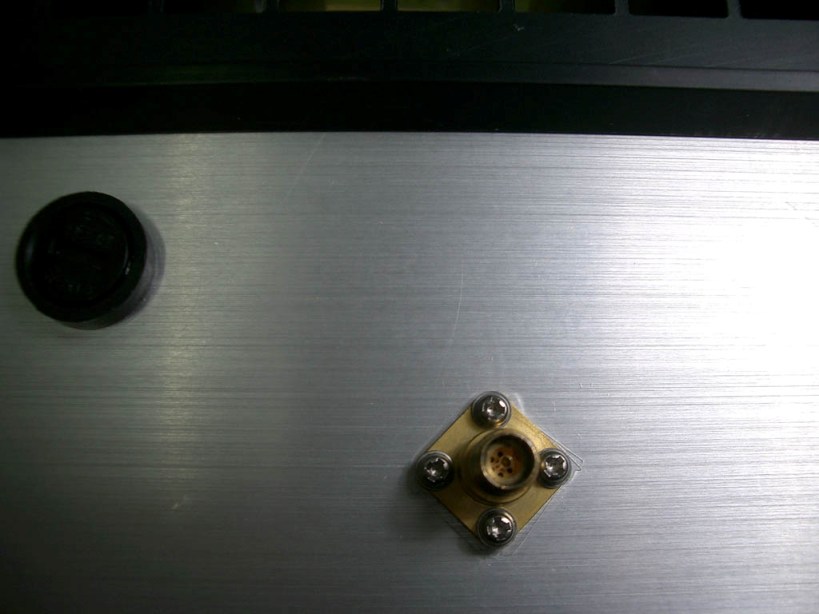

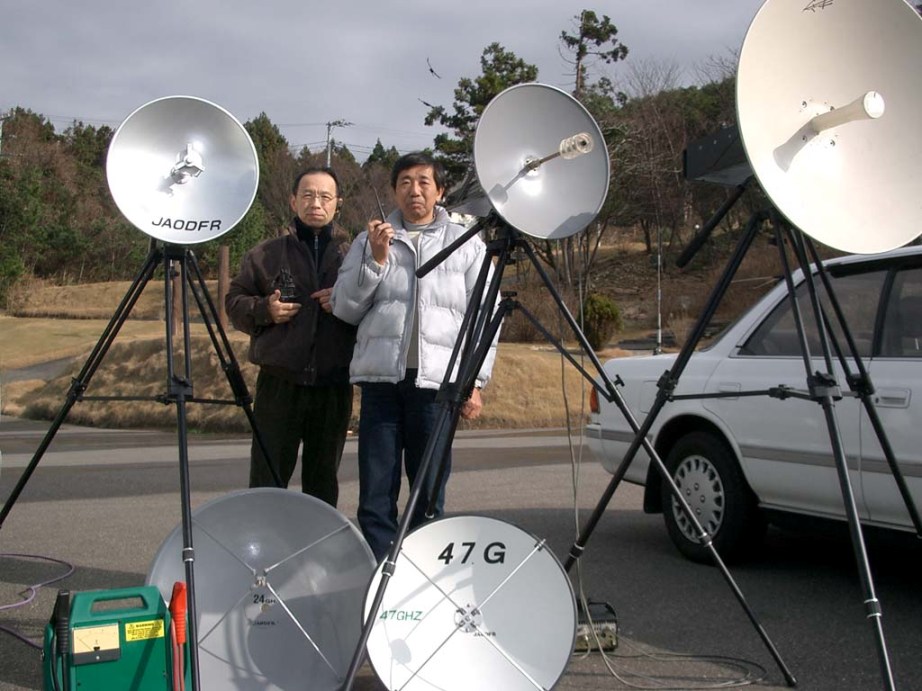

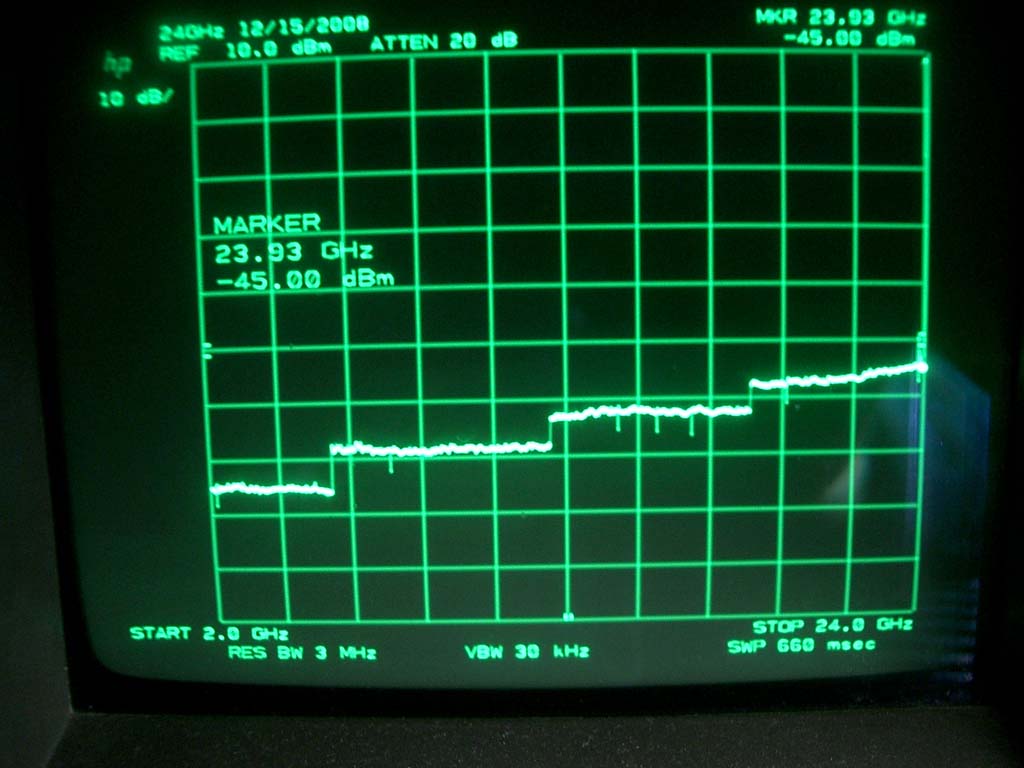

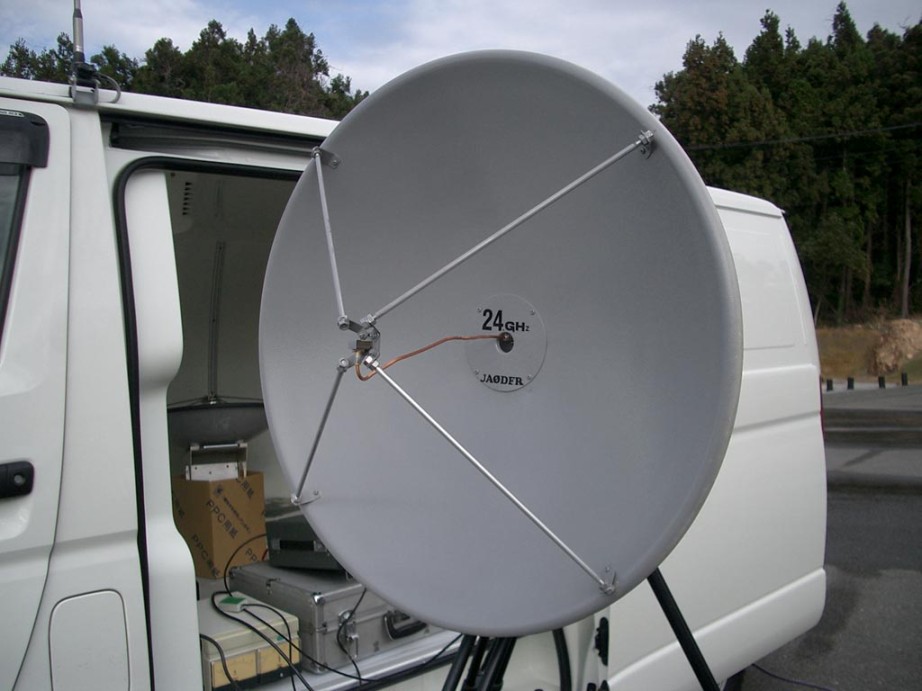

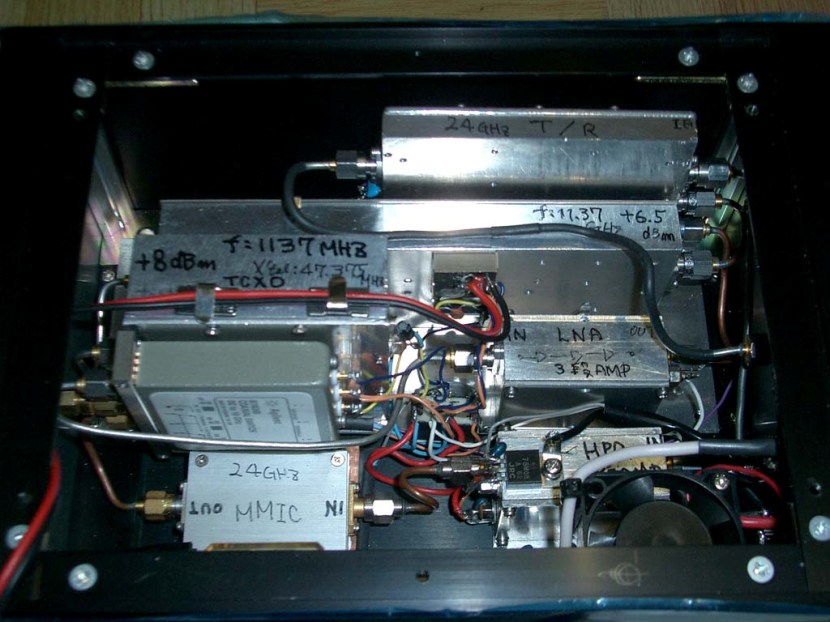

24GHz帯T/R：V2機の性能試験の為、上越グループ（BNK局坂上さん、DAE局小林さん）・YQPグループ（HJC局小林さん）に、移動実験をお願いしました。 パワーも有るので簡単につながり、BNK局からの出力調整（ATT10dB〜60ｄB) でも59（F3E)に近いレポート交換行いました。 次回も各局、宜しくお願い致します。 三脚1台で、24GHz、47GHz、77GHz帯T／R機が載せ替え可能にし、 各バンドの方向合わせ精度が楽になりました。 上越メンバー：JA0BNK局、JA0DAE局 YQPメンバー：JA0HJC局、JA0DFR局 AM10:00 24GHｚ F3E 59 AM10:29 47GHz F3E 55〜57（QSB有り) AM11:00 77GHz NG 移動地：野積海岸脇 59mH E：138°47、37． N：37°41,02 気温：13度 晴れ 距離約50km (24GHzトランスバーター V2機） 送受切替同軸リレーを”Agilent製8673B” DC〜18GHz・24ｖタイプ に取替え ANT接続中継コネクターを”Kコネ”タイプに替え 損失を最小限にしました。 出力パワーデバイスはMMIC”TGA4905-EPU-CP”入力+17dBmで+33dBm強出ました。 スプリアスもほとんど無く、放熱対策も万全に仕上げました。 JA0DFR 浅妻 久和 |
||||||||
|
