24GHz帯 ローノイズ 2段アンプ　de JA0RGP Apl/06/2023

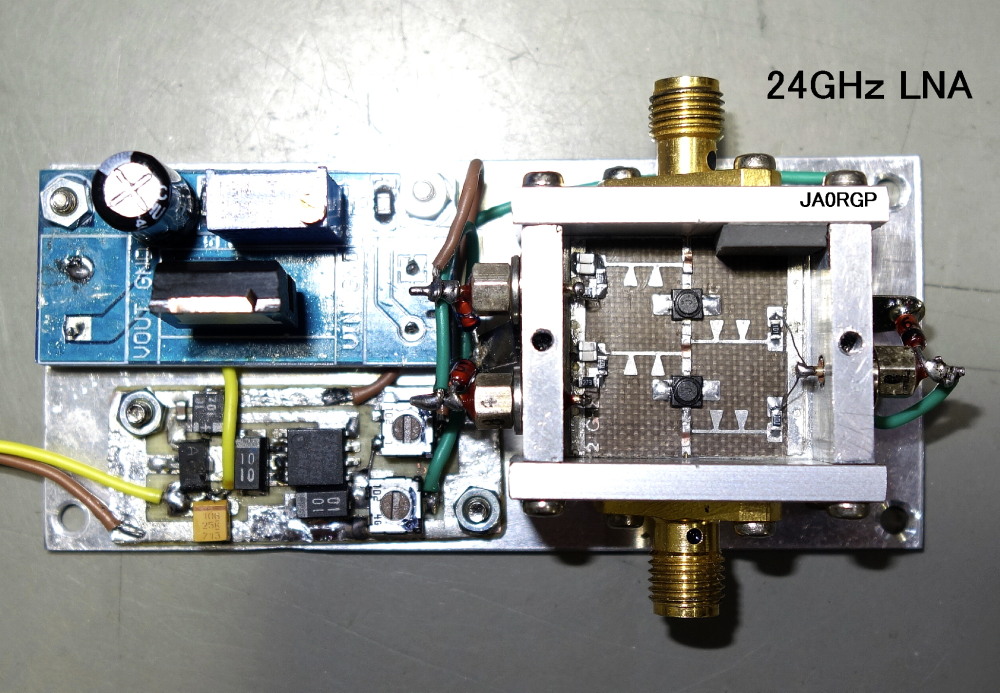

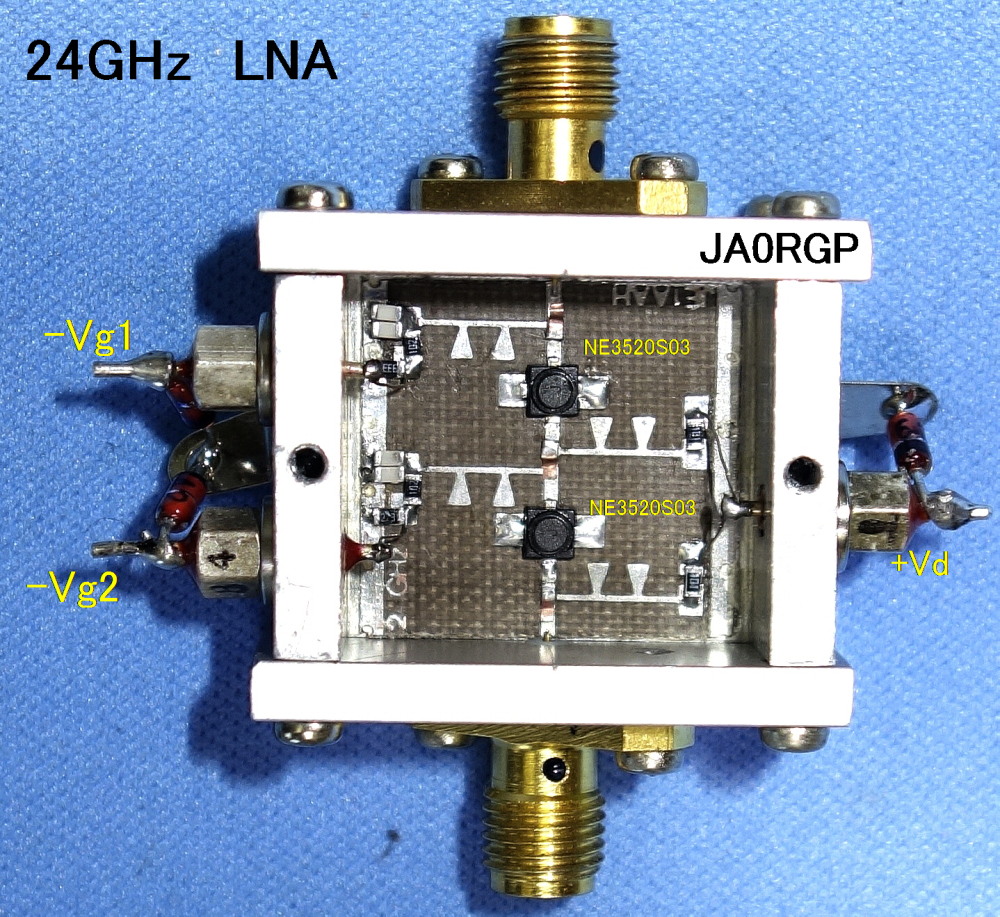

各局 24GHｚのLNAテストをしてみました。 寄せ集めの電源ですが、OKでした。 10数年前のJE1AAH局の基板ですよね。 基板固定は、導電性接着剤のドータイトを使用。 段間は50Ωラインに合わした自作の単板コンデンサー。 専用アルミケ−スが無く、3mm厚のアルミ板で製作。 少し手こずりました。 使用デバイスは、NE3520S03-A（J+J）の2段。 結果マズマズな？NF不明。 約+20dB　異常発振無く、安定に動作しています。 昔のTRでLNAを取替ながらテストしました。 SGとサンノイズどちらも同じでした。 マズマズかな？　 取り合えず報告します。 (ja0dfr代理投稿) de JA0RGP/佐藤　新潟市
