ISDB-T弁当箱受信機機 de JA0RGP May/23/2019

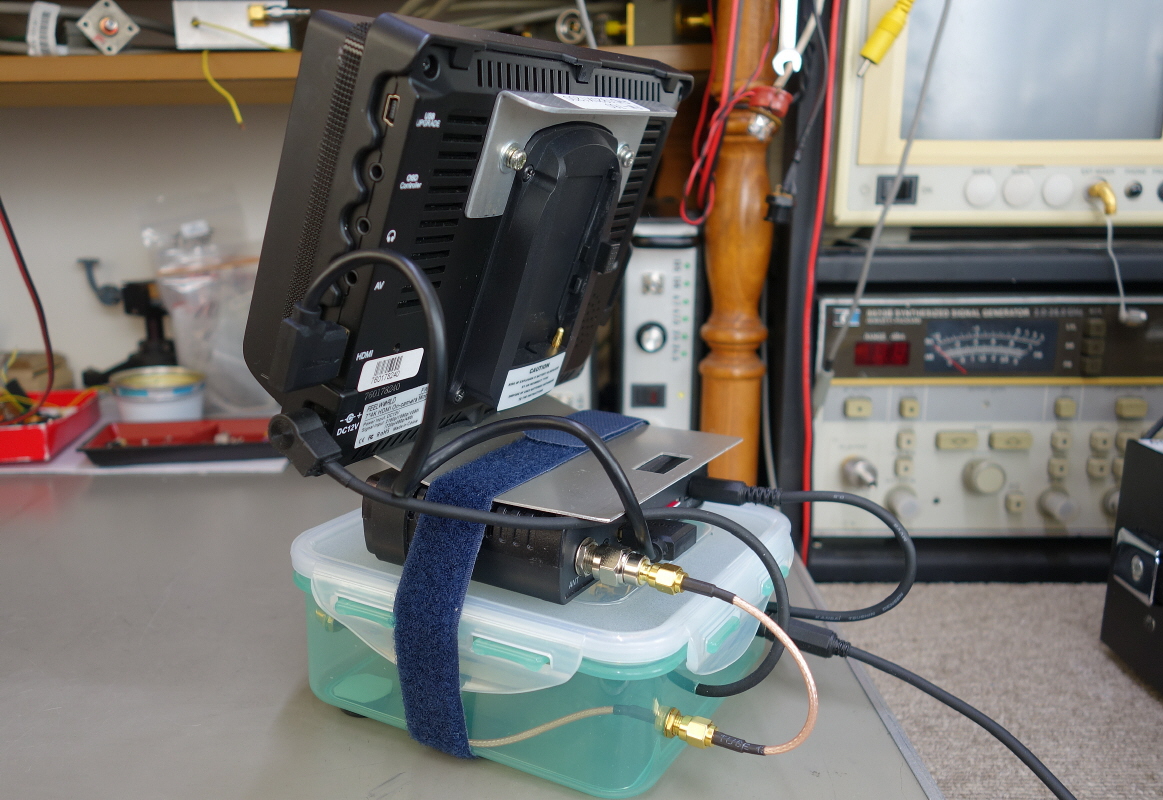

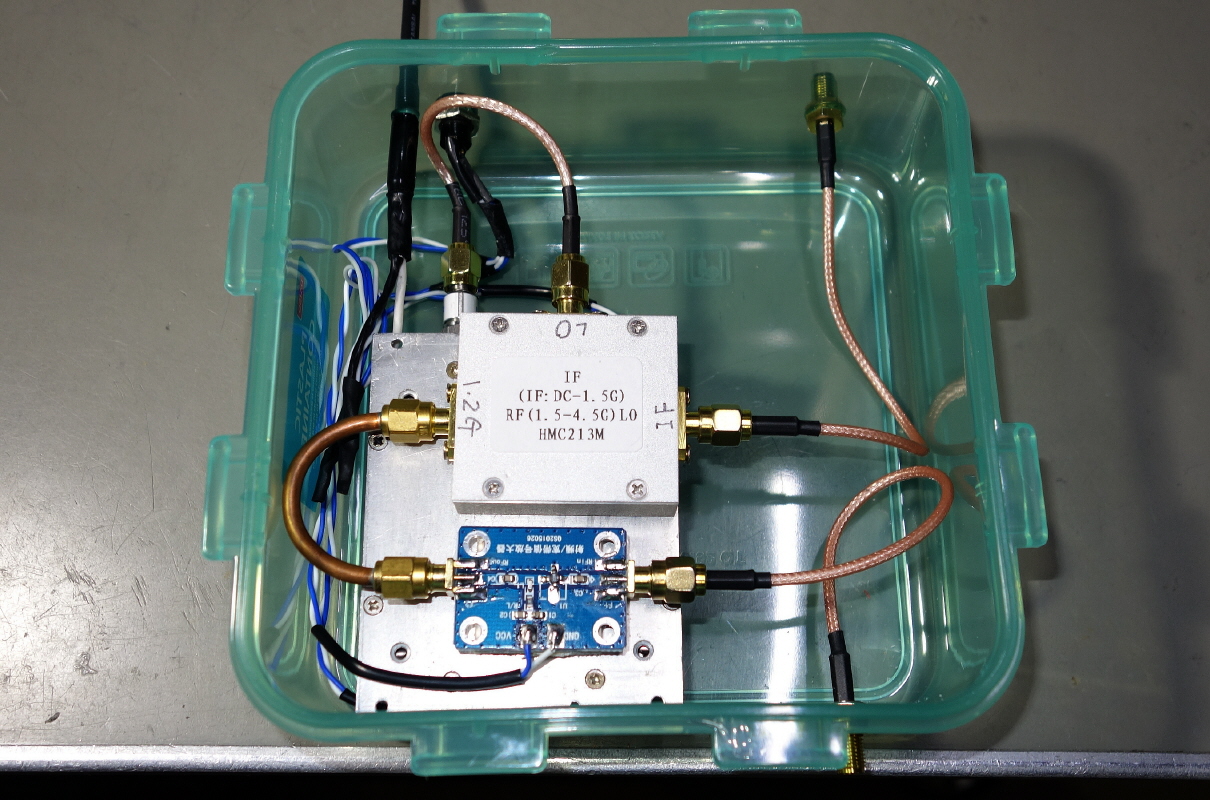

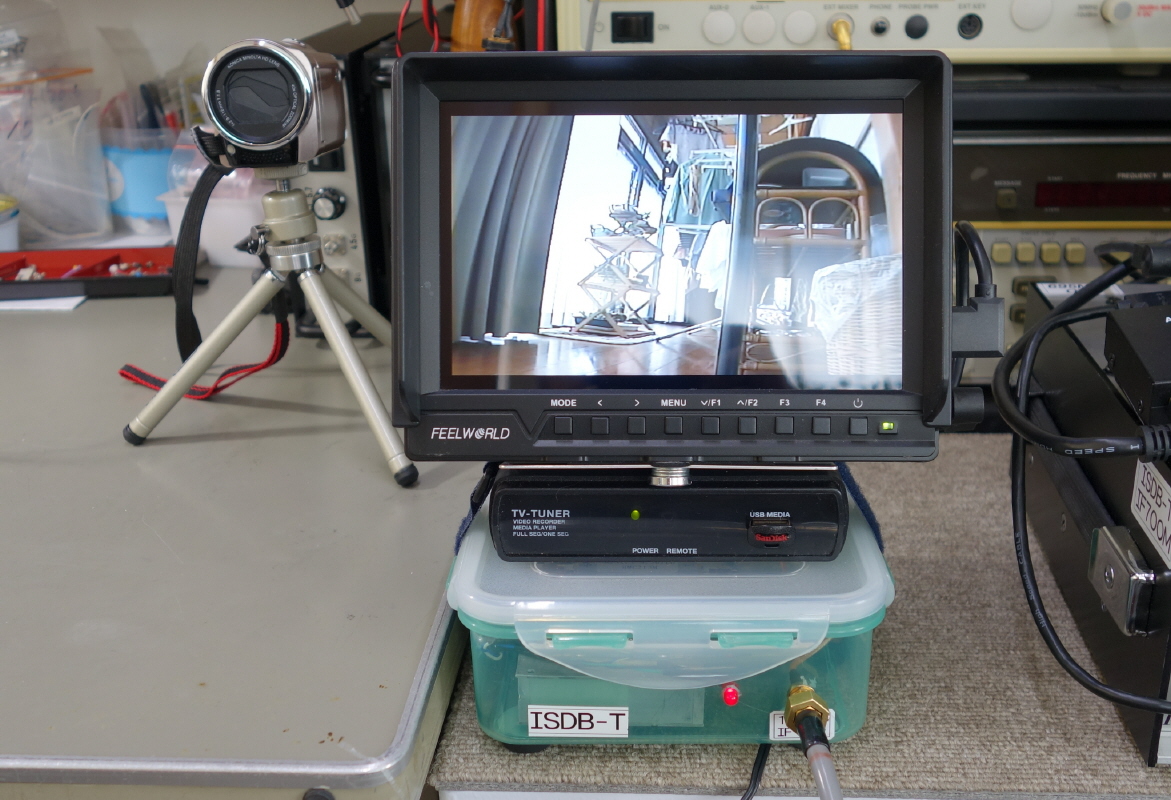

ISDB-T簡易受信機完成しました、前回移動時　RUZ局のタッパ-受信機を参考にさせて頂きました、 LOはTCXO 48Mx12＝576M　　昔の1G用LOを利用しました、 　その他は写真参考にしてください、IF1.2GのTRに接続し 5G.10G.24Gテスト済み　結果良好でした、 受信感度等は測定器が無い為不明、 　700M帯送受信機と比較しても、大きな差は有りませんでした、 BPFを受信機側に入れると、受信レベルとクオリテ−が改善されます、無しでもOK 調整点　LOレベルを入れすぎないこと、MIXにバラツキ有り　3ｍW程度で十分でした、 　IFアンプ30ｄBこれも電圧調整で各局のTRに合わてください、過大入力はダメ、 LOほどクリチカルではありません、 de JA0RGP　佐藤　新潟市
