3バンド共用パラボラアンテナ調整 JA0RGP 2016/05/16
今回日本海縦断試験に合わせ5G.10Gのアンテナを再調整しました。
秋田県側移動用に900Φの5G.10G共用アンテナを作成調整をしたら、
5Gと10Gでは、最良給電位置が異なることがわかりました。
サンノイズを受け最良点が10mmほど違いました。
10Gは略計算上の給電点でしたが、5Gは10mm中に入った場所に最良点がありました。
900Φは業務用です。面精度の問題かよくわかりません。

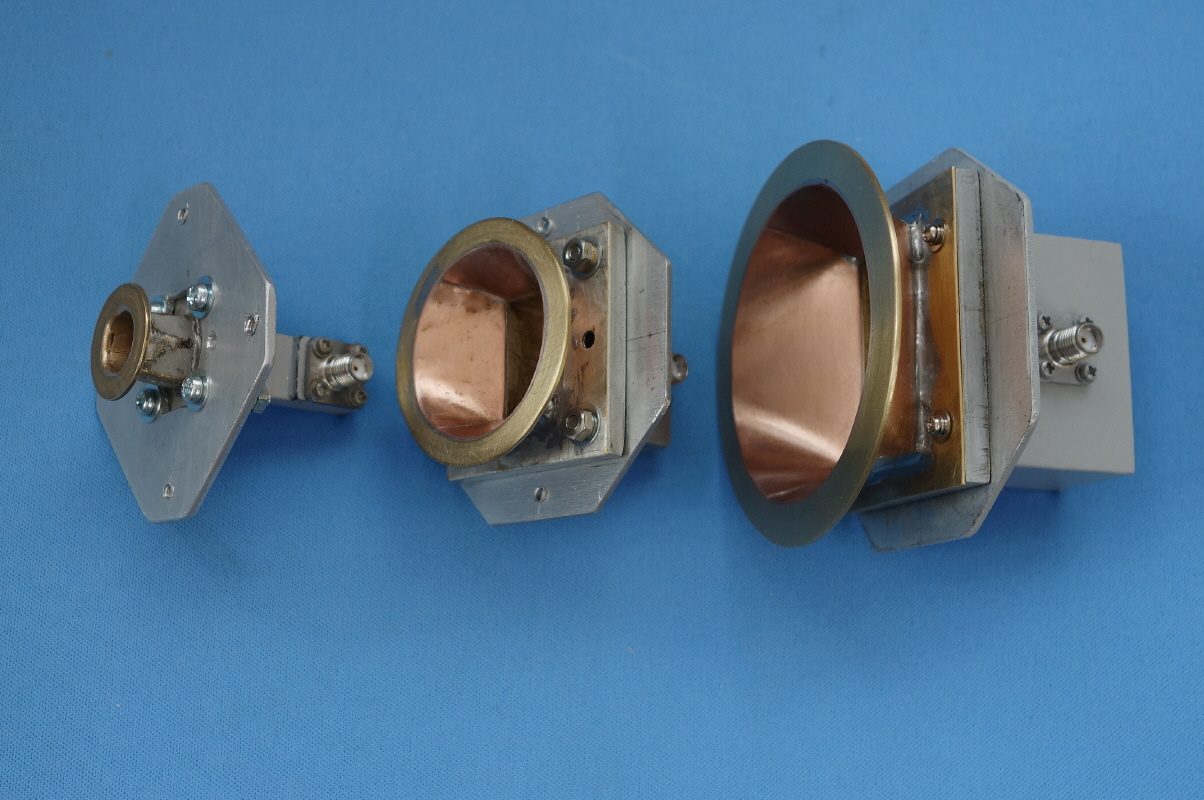

トランスジュウサ−に適当にホ−ンを付けて調整しました。

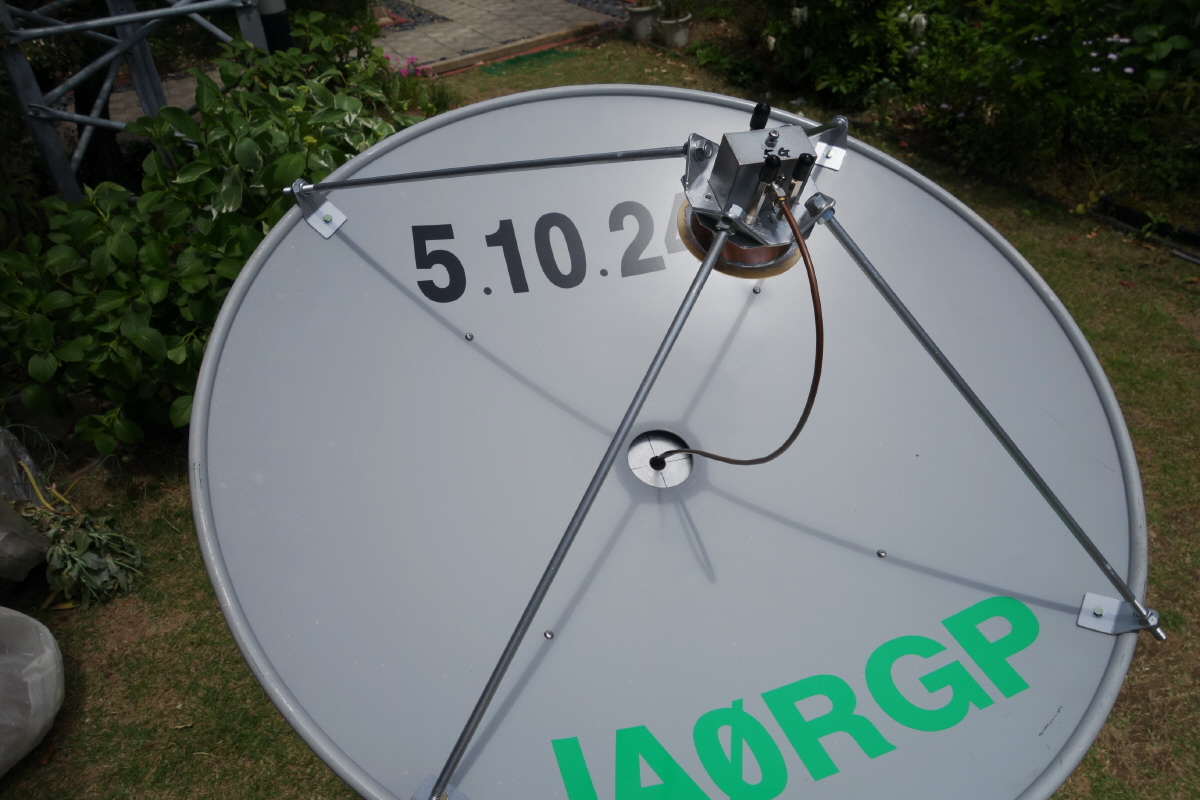

現在600Φを移動用に使用していますが、こちらは、24Gに合わせ3バンド共用に
使用していますがこちらも再調整しまさいたら、10Gを基準に24Gは+5mm、
5Gは‐10mmが最良点でした。
パラボラの面精度かよくわかりません。

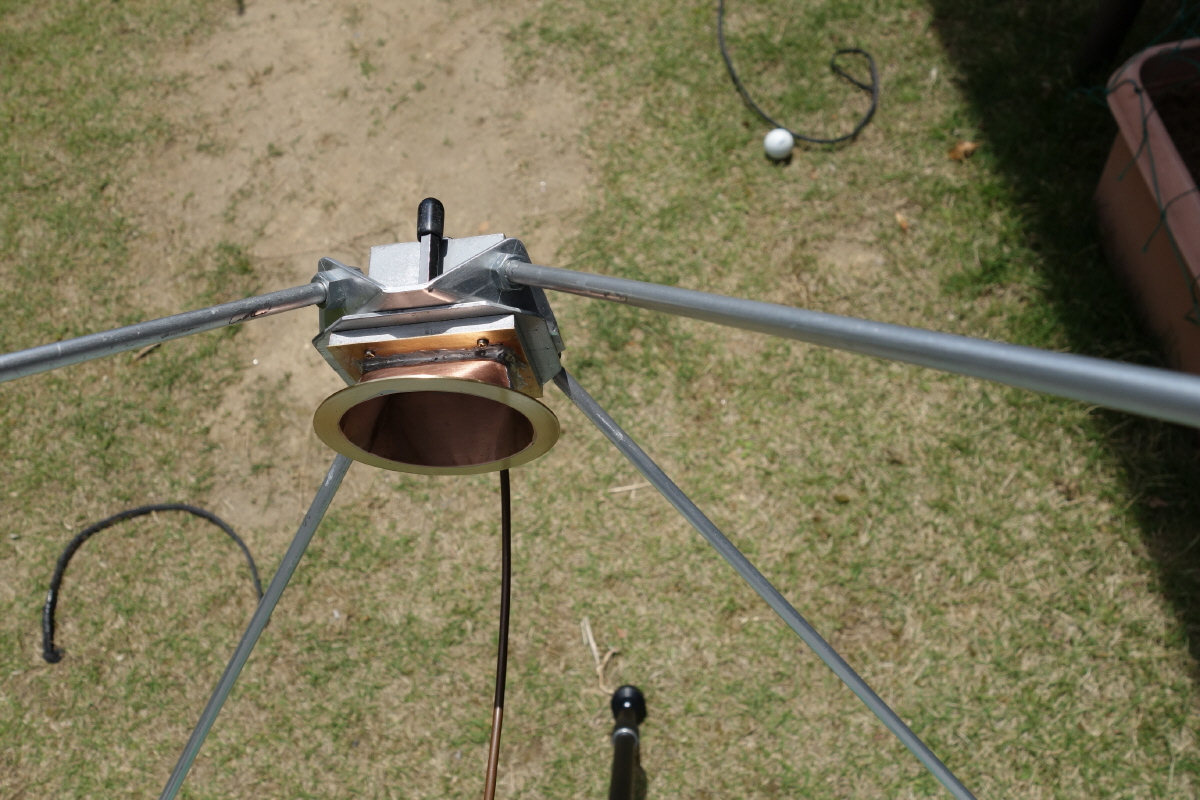

こちらもホ−ンの長さで調整しました。
写真添付します。
rgp 佐藤
*************************************************************
