全バンド共用Lo専用器 -Ver2   de JA0RGP Feb/17/2015

*****************************************************************

 全バンド共用Lo専用器 -Ver2 (5GHZ帯〜〜77GHz帯トランスバーター用)
                                    2015年2月16日

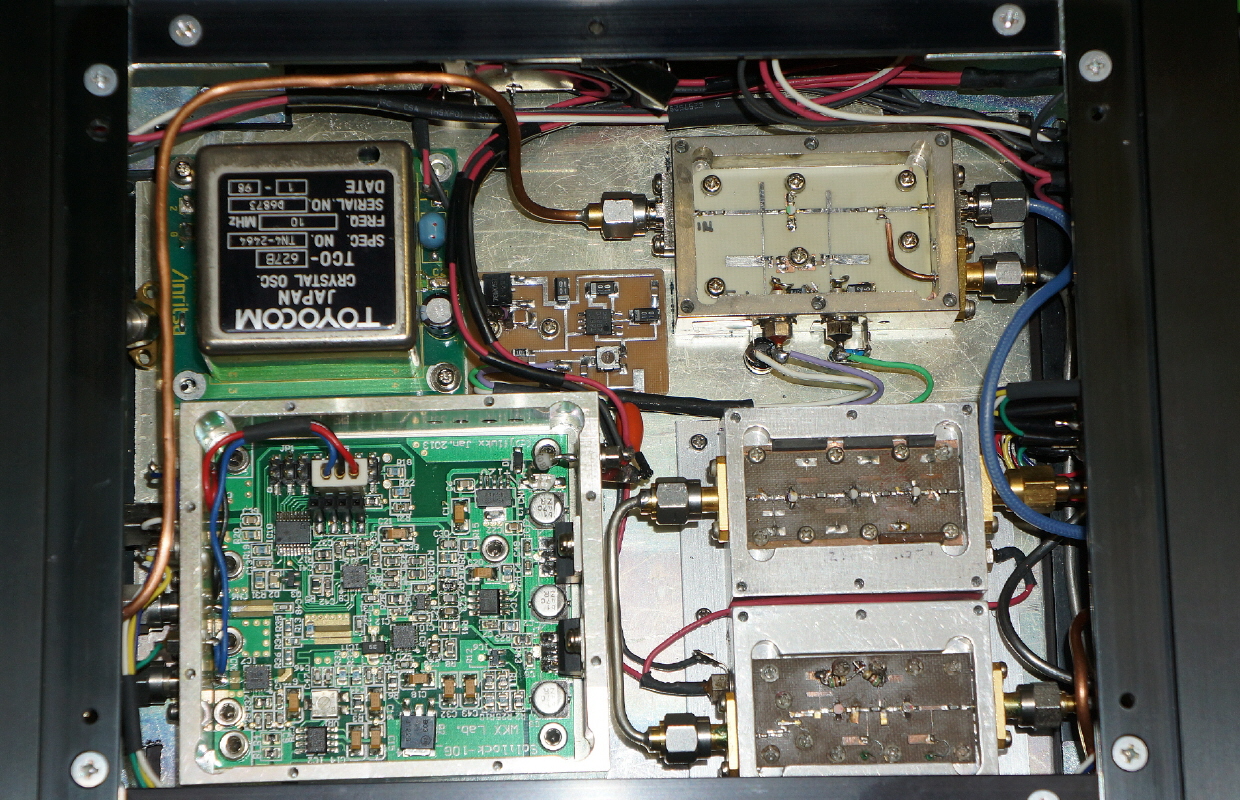

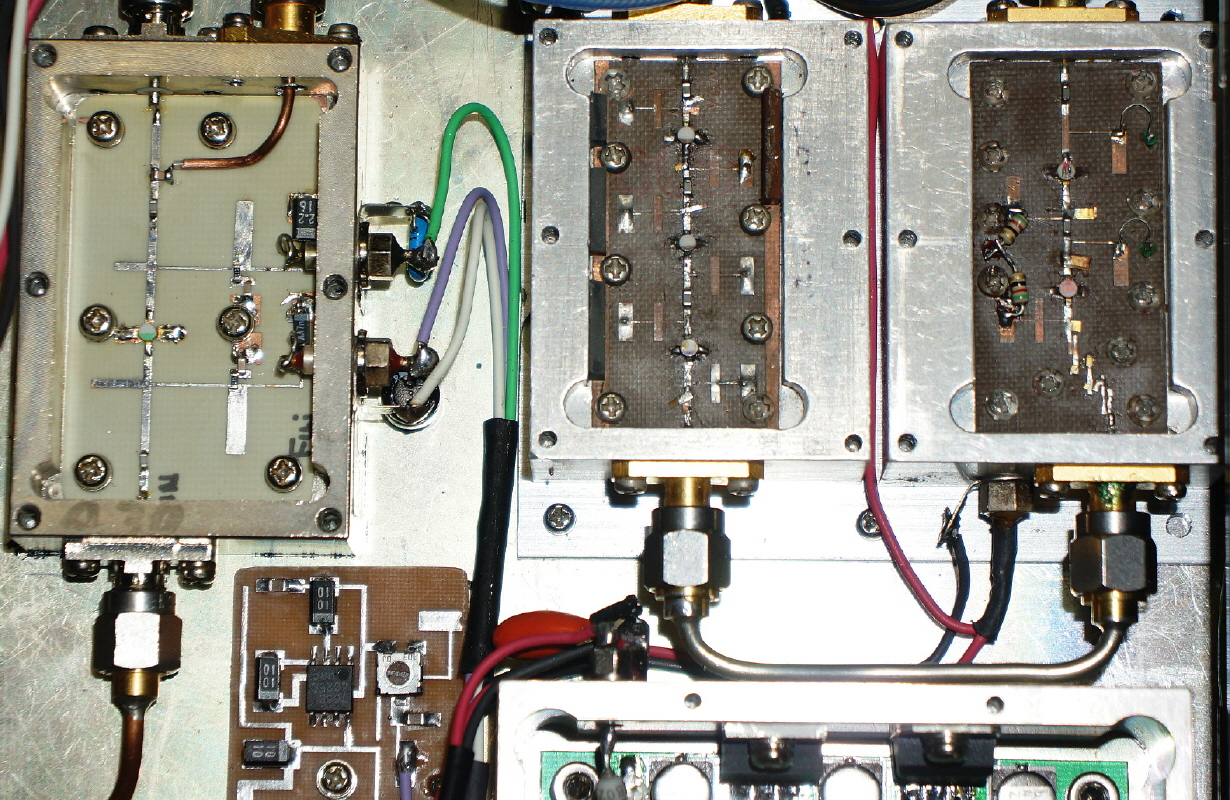

  昔制作した24GHz帯T/Rを勝間氏のPLL LOに変更し、再度調整しました。

 移動運用時、LO一個で5GHz〜77GHzまで全バンド共用出来ないかと思い、昔の

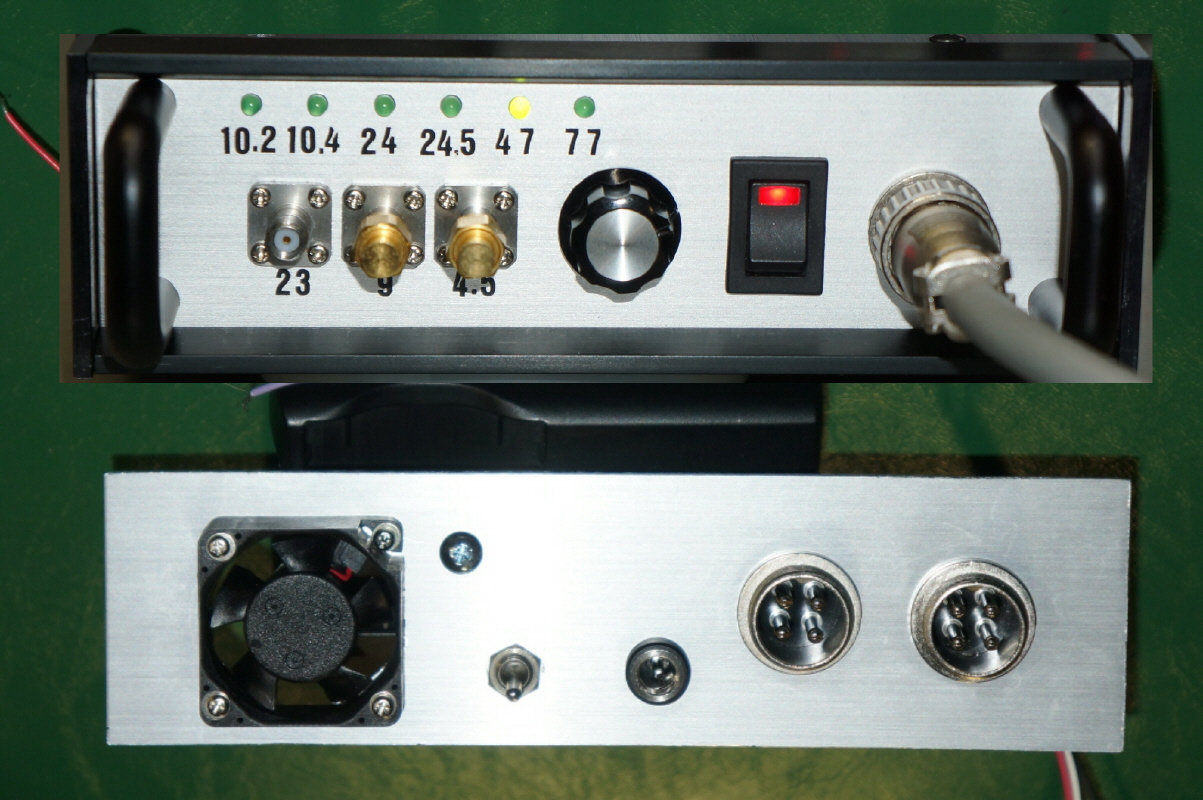

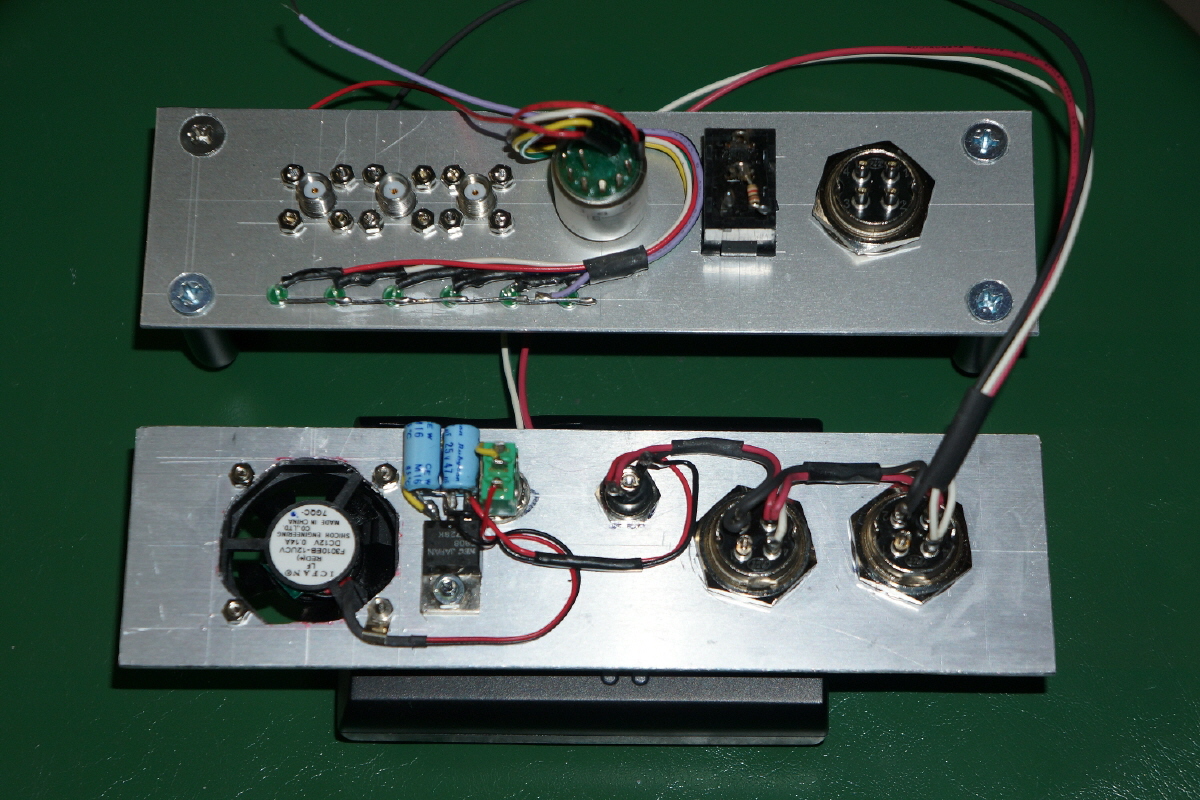

24Gのジャンクを 組み合わせ 試験しました。結果が良かったのでケ−スに

入れました。

周波数:
5GHz帯 ・・・・・・  4480MHz
10.2GHz帯 ・・・・・・・ 8960MHz
10.4GHz帯 ・・・・・・・ 9190MHz
24GHz ・・・・・・・ 4548MHz×5=22.740MHz
24GHz + 5MHz ・・・・・・ 4547x 5=22.735MHz
47GHz ・・・・・・・ 4580MHz×5=22.900MHz
77GHz ・・・・・・・ 9560MHz
                       以上です。

5MHzシフトしたのは、数台同時に移動したとき、IF回り込み回避のためです。

Solilock-10G Ver2(JF1WKX局設計)の局発周波数変更は、勝間氏の了解を得て
新潟地区YQPクラブ内でも、自由に設定出来るようになりました。

JF1WKX局!有難う御座いました。

                      RGP/さとう

****************************************************************
