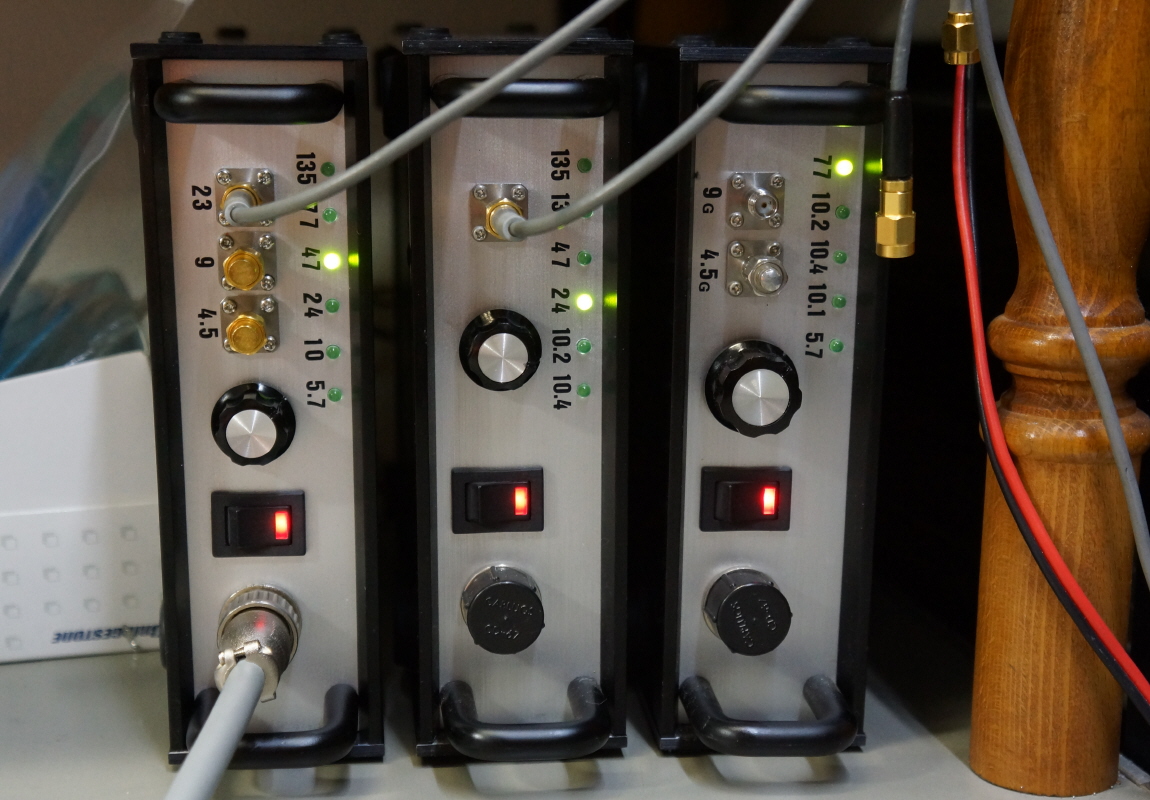

全バンド調整用 局発セット JA0RGP 2014年11月15日

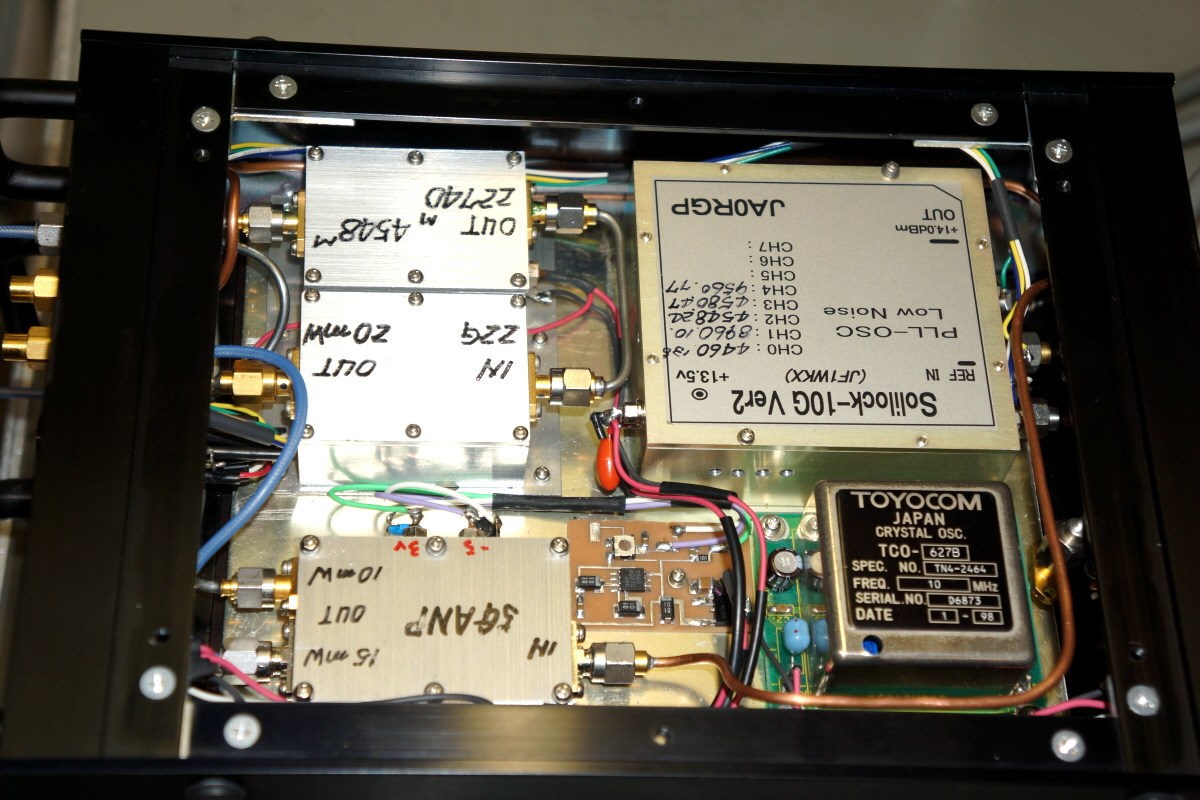

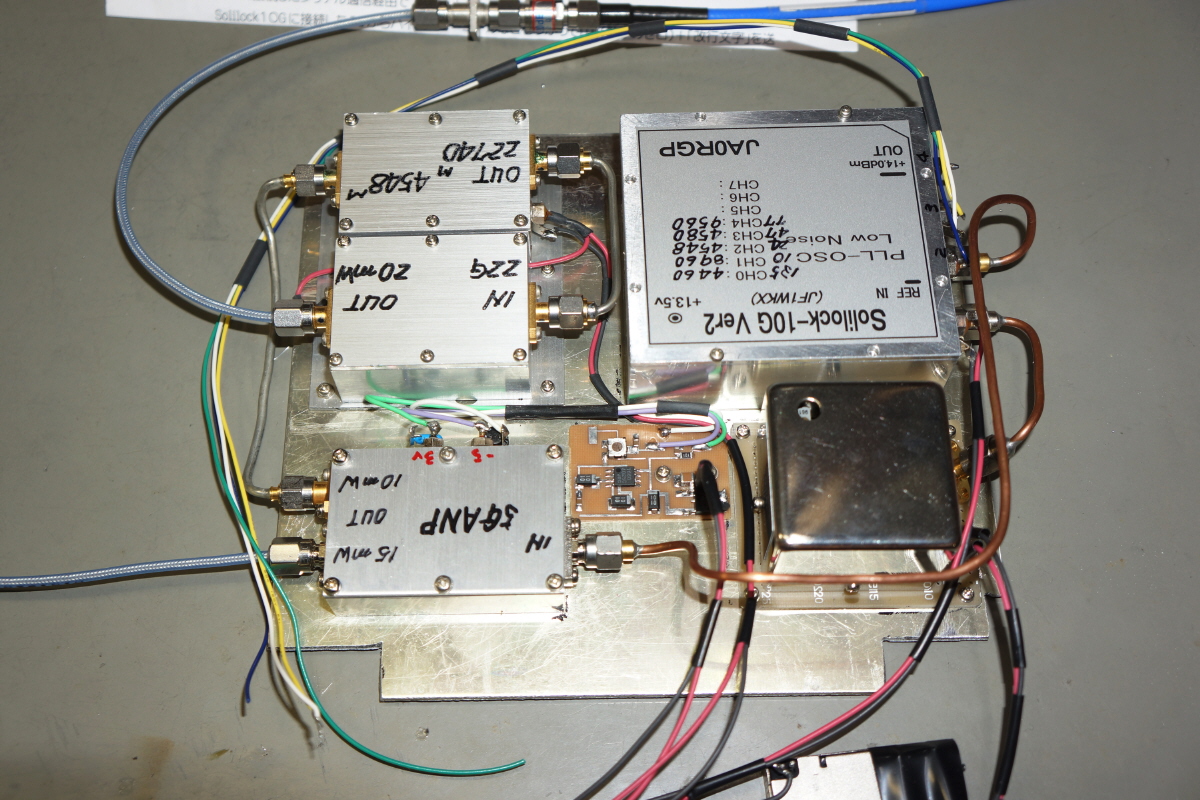

全バンド共用の局発が、Solilock-10G Ver2(JF1WKX局設計)

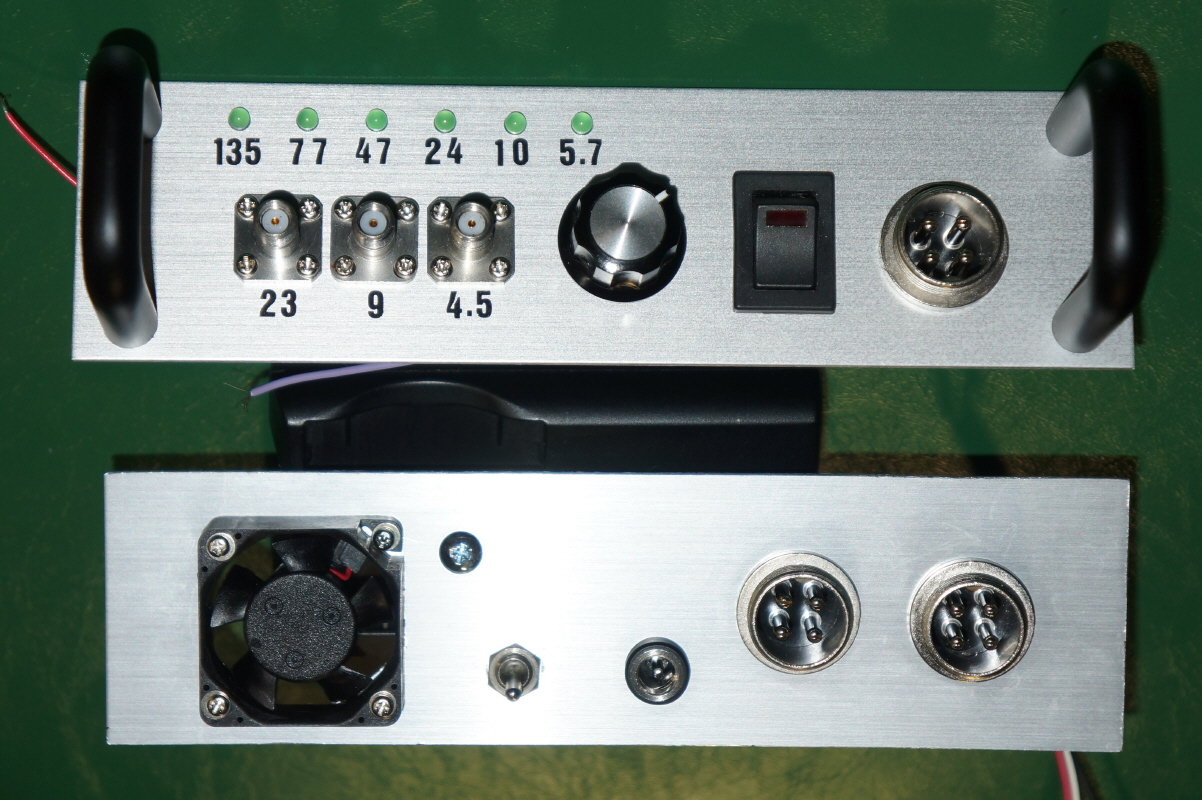

Ref:10MHz 1台使用し、ワンボックス(タカチ)に集約しました。

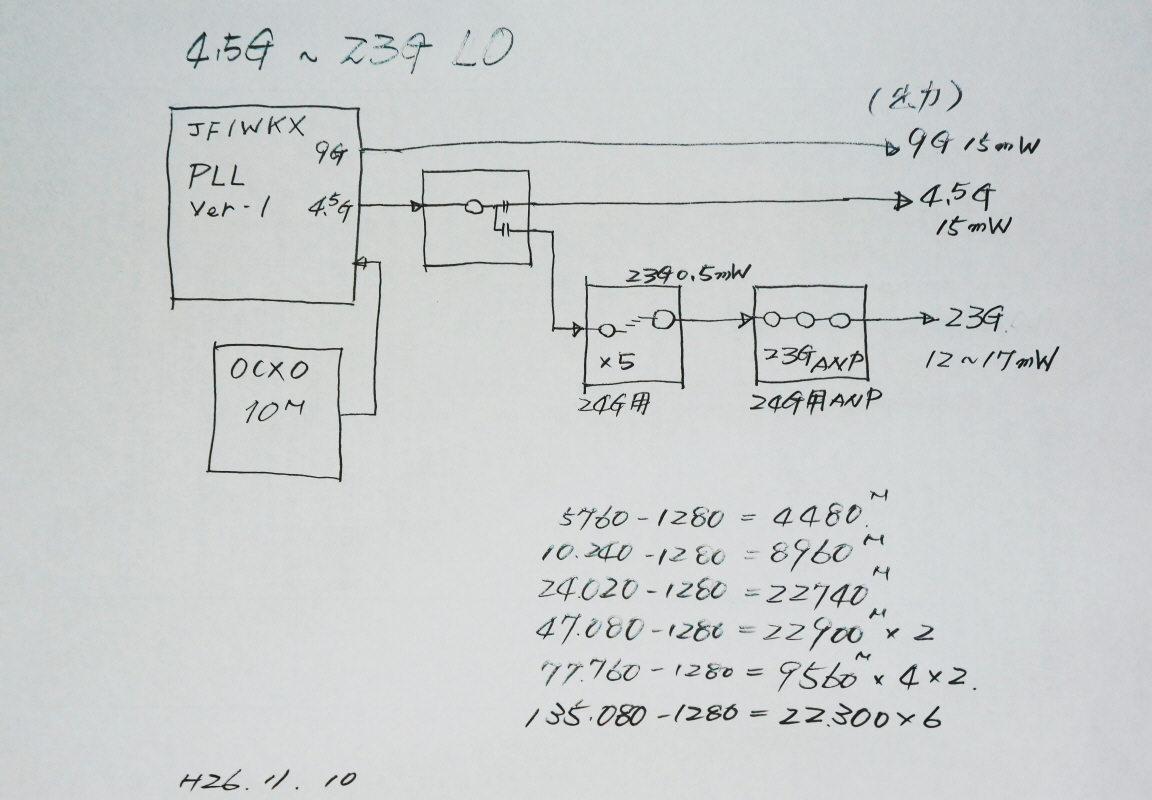

CH0:4460MHz(8920MHz) ・・・・ 135GHz帯局発用
CH1:4480MHz(8960MHz) ・・・・ 5GHz帯と10GHz帯局発用
CH2:4548MHz(9096MHz) ・・・・ 24GHz帯局発用
CH3:4580MHz(9160MHz) ・・・・ 47GHz帯局発用
CH4:4780MHz(9560MHz) ・・・・ 77GHz帯局発用
(各出力レベル:10mw~20mW)

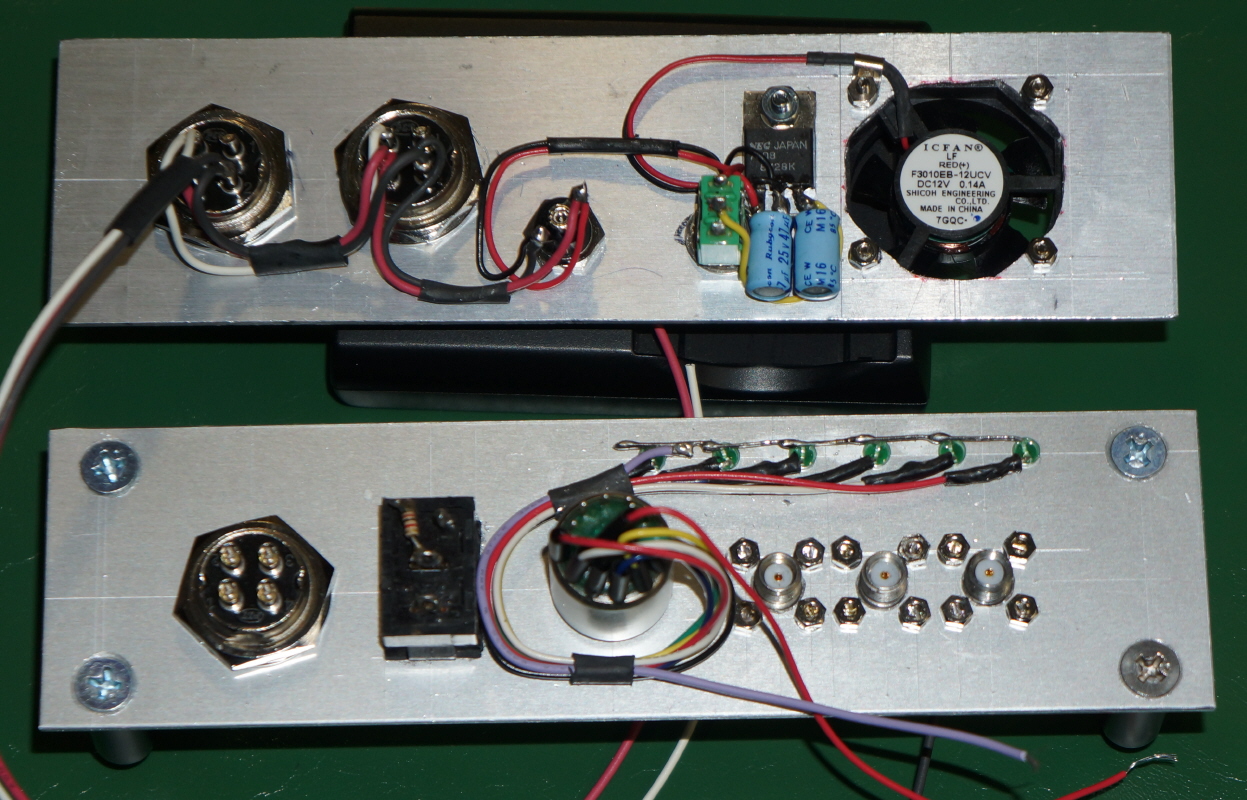

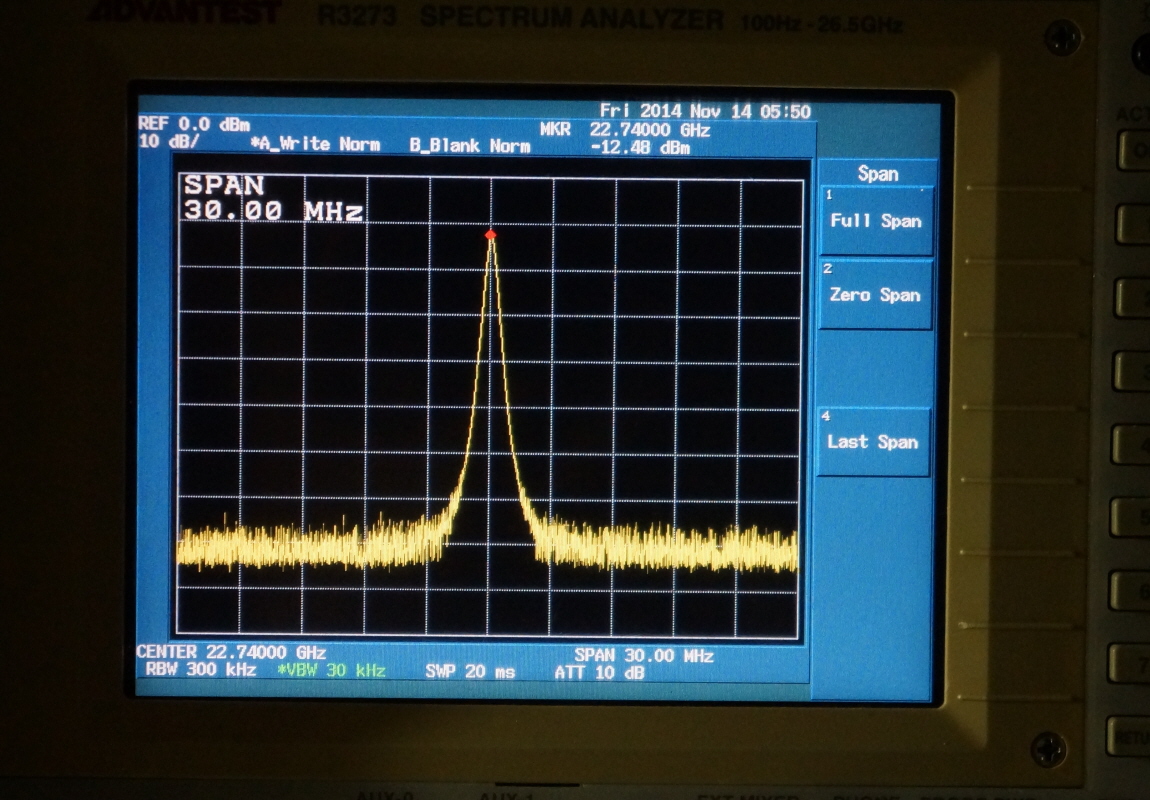

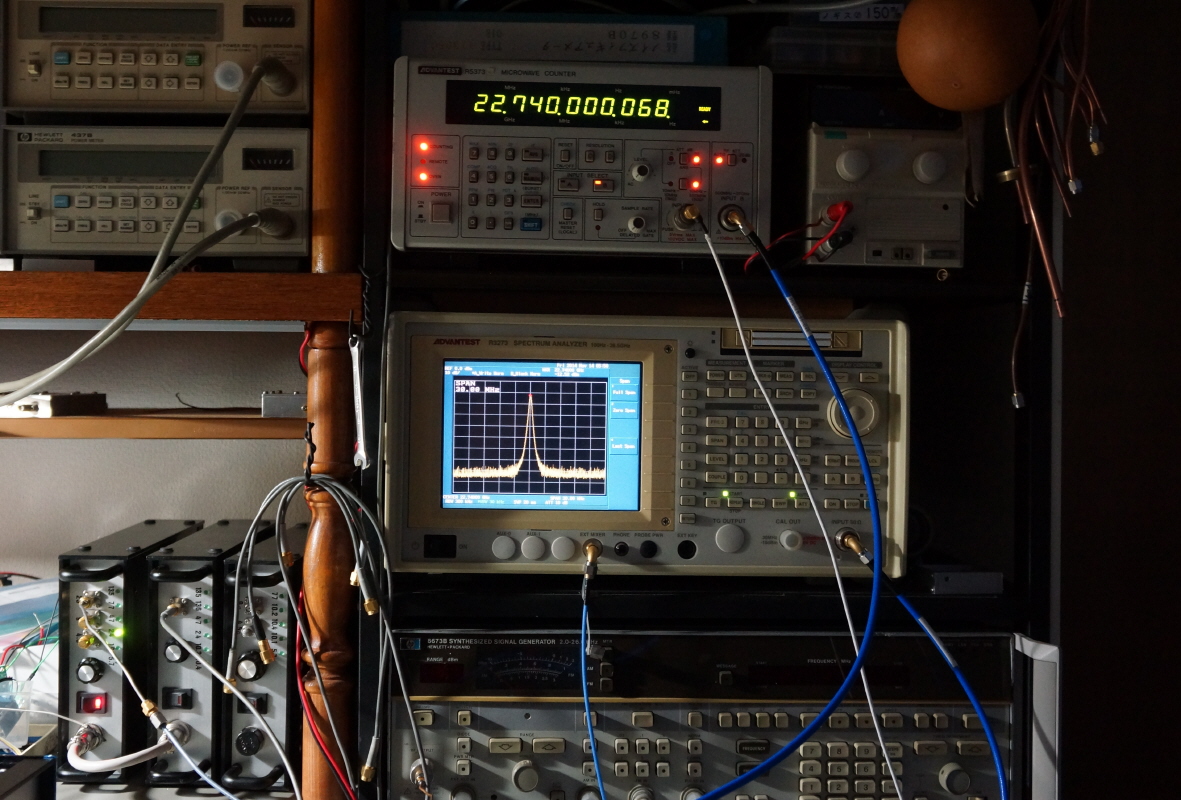

23GHz帯用局発 ・・・ 22.740GHzも良好です。
次は昔製作した24GHz帯の水晶の局発を改造したいとおもいます。
写真添付8枚。
rgp さとう
************************************************************
全バンド調整用 局発セット
の 追加写真

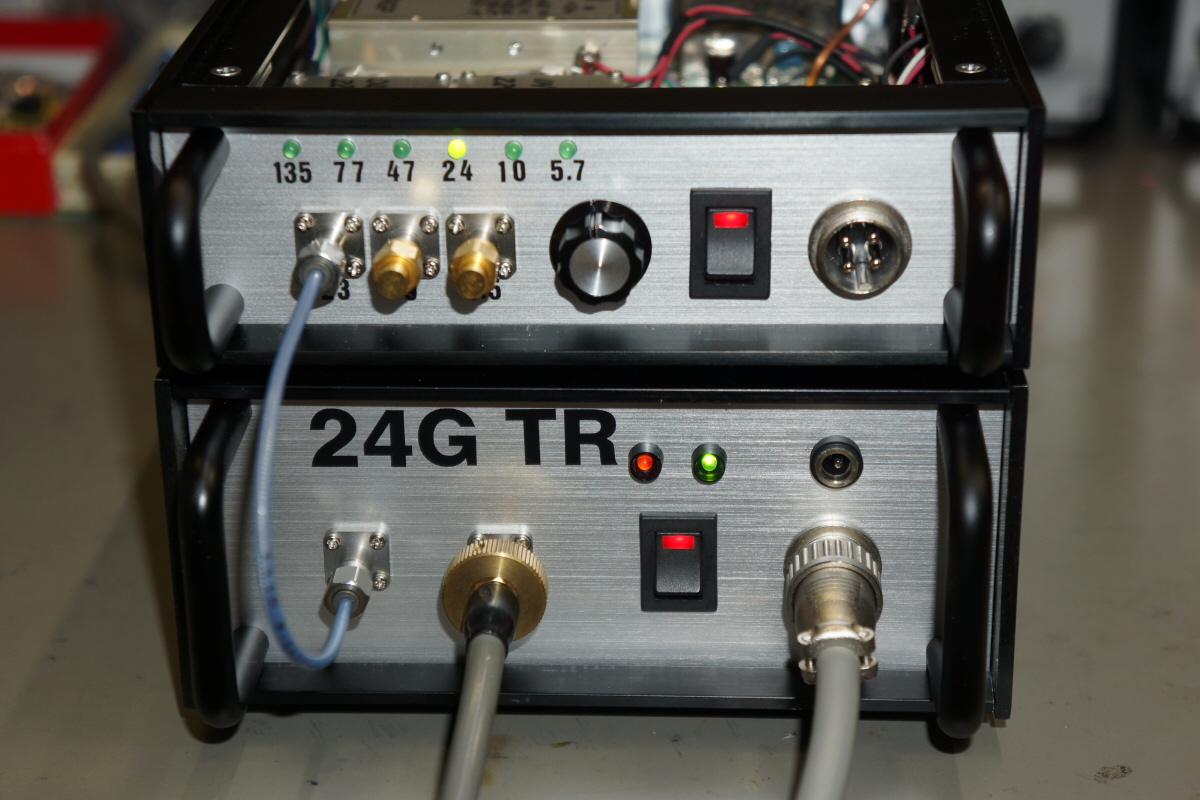

昔の24Gで試験用に作成した部品を使用し、23GHｚバンドを出しました。
************************************************************
