77GHz TRの製作   de JA0RGP Apr/30/2013

******************************************************************

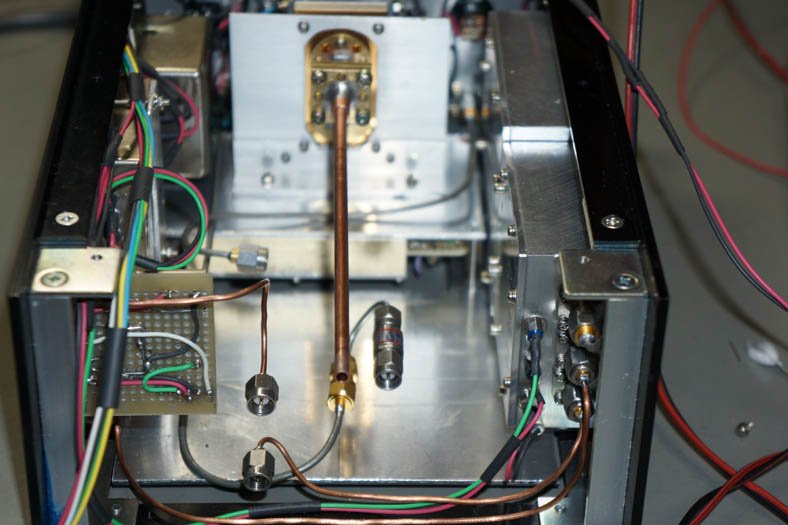

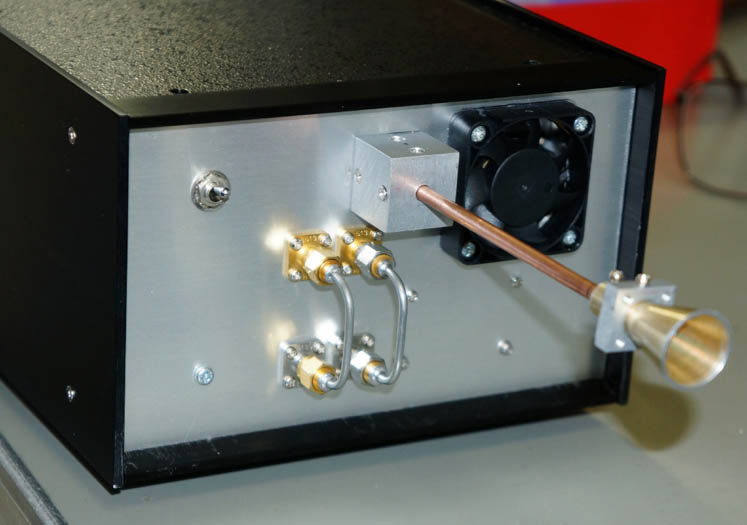

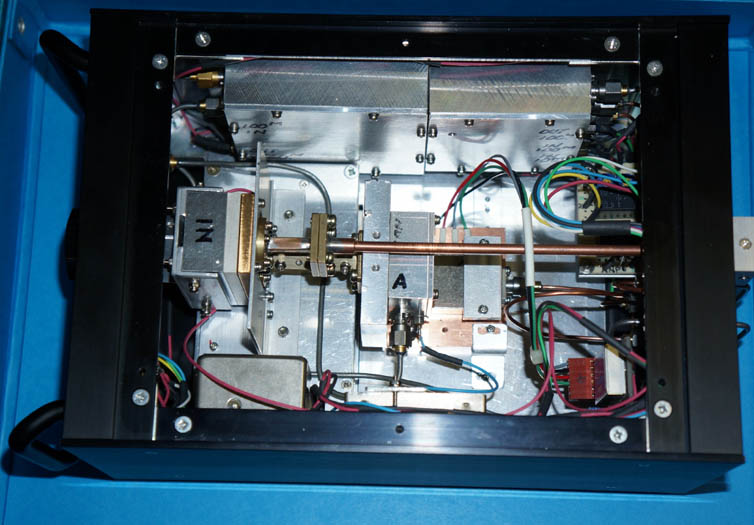

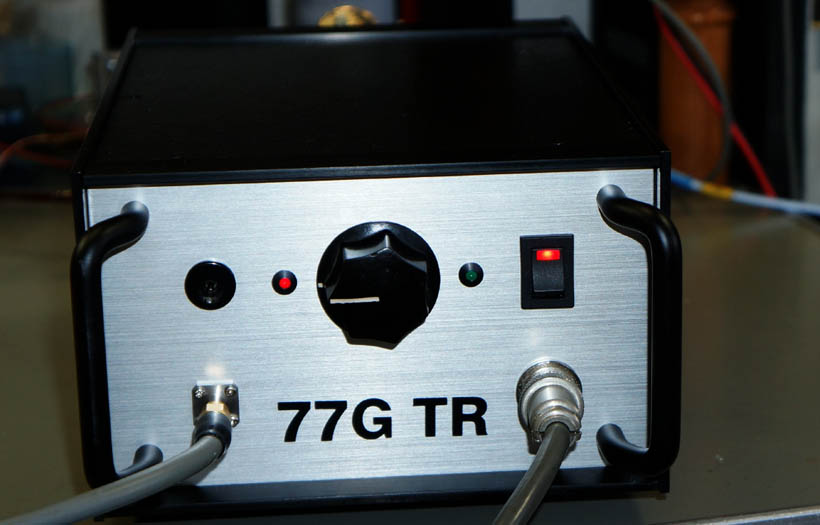

77GHzトランスバーター MIXタイプ 5号機 JA0RGP 2013年4月30日

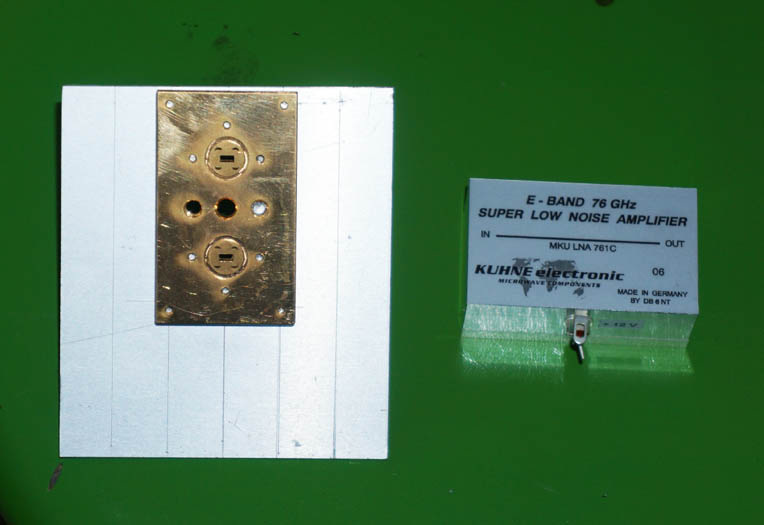

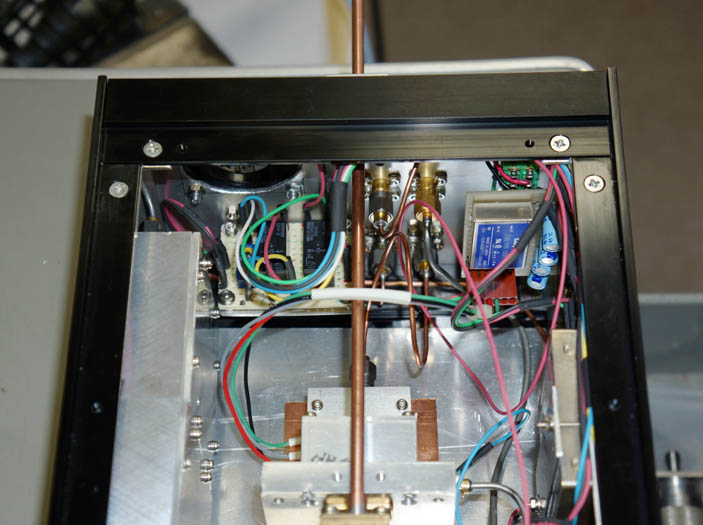

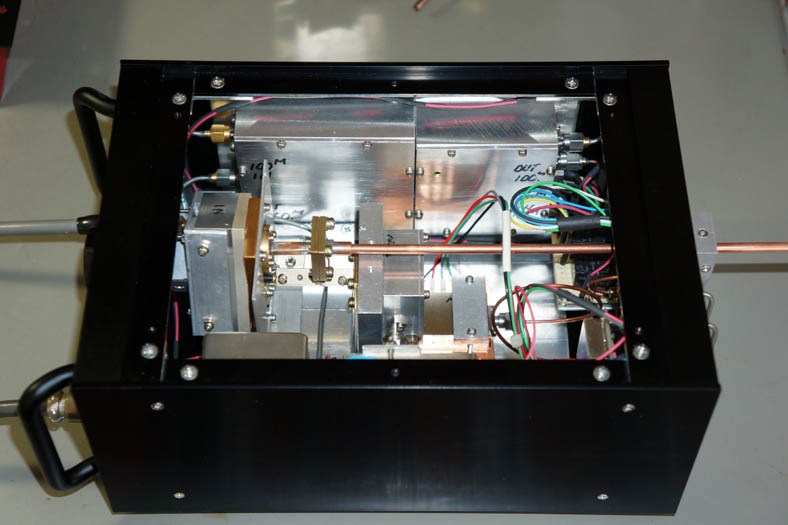

77GHz帯トランスバーターが完成しました。ドイツのKuhne electronic GmbH の

76 GHz SUPER LOW NOISE AMPLIFIER ”MKU LNA 761 C”を入手し、ケースに

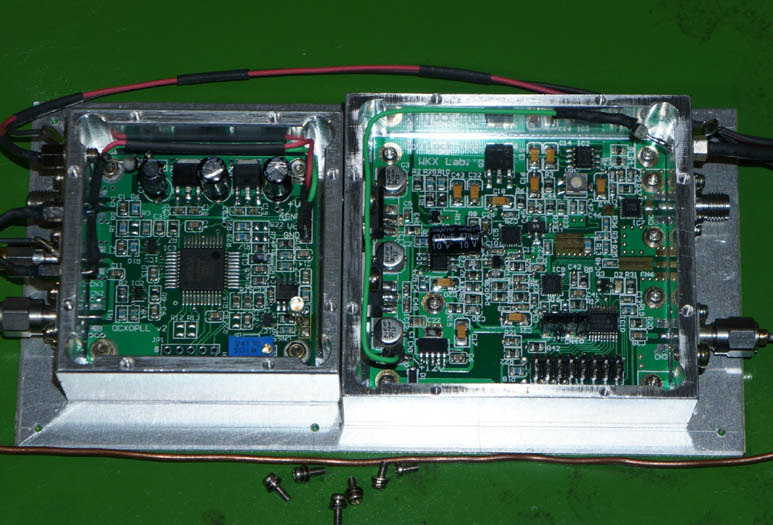

組入れました。局発は、勝間氏の100MHz-PLL・OCXO solilock=9560MHzを使用。

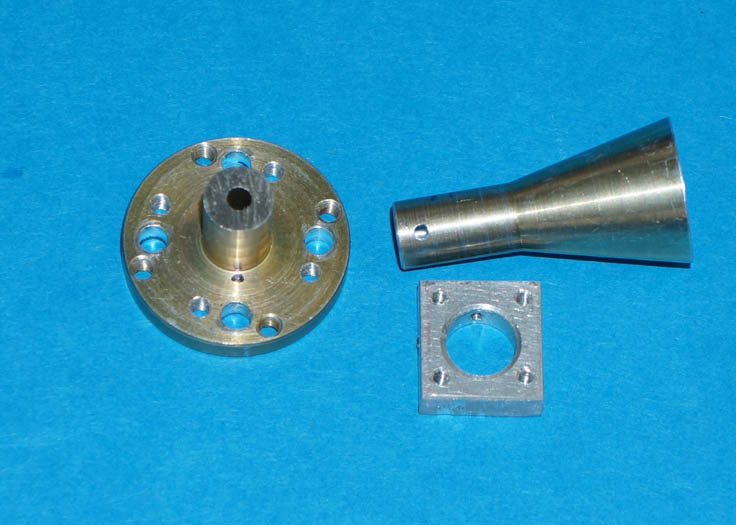

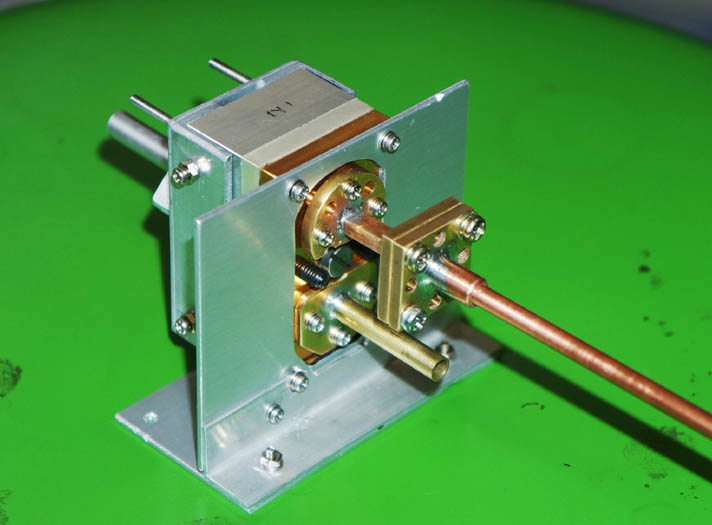

アンテナ給電部は、47GHz帯セットと同様に自作しました。

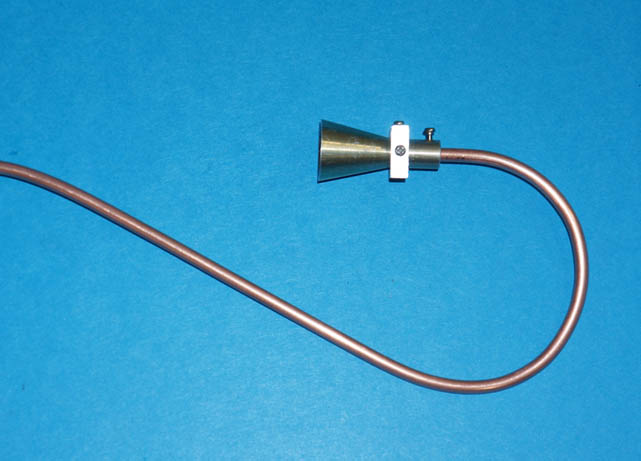

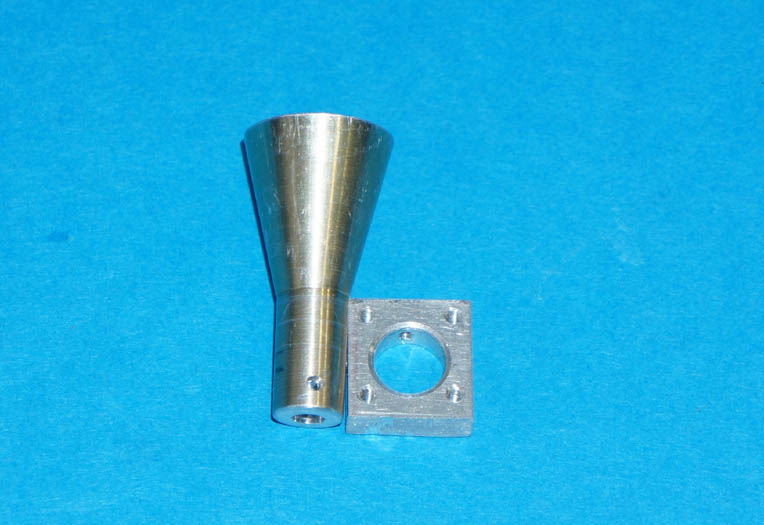

ホーンはセブロン電子製77GHz帯を加工。丸パイプは、手動で加工。

詳しい内容等の問い合わせは、こちらです

ja0rgp さとう
