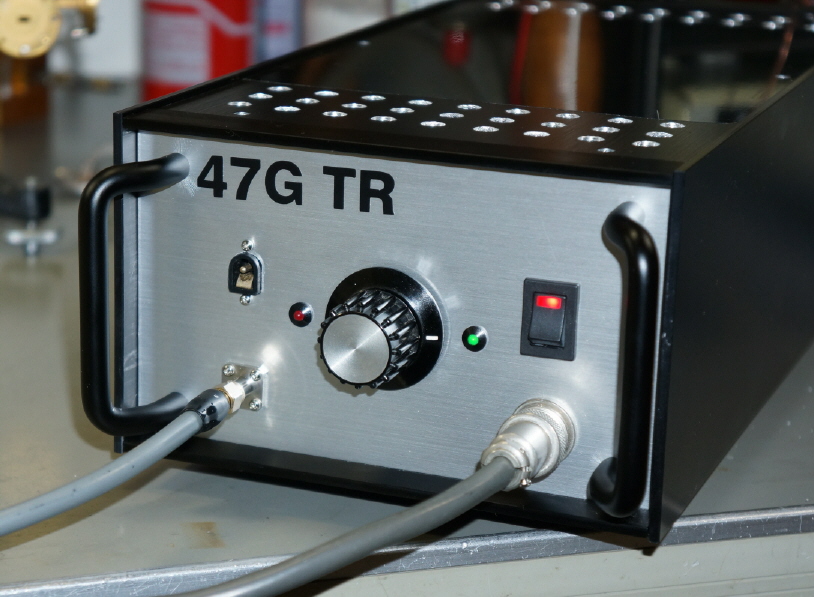

47GHｚ 6号機
H24年10月に47G 5号機を完成したのですが、DTVはミキサ−タイプでないと
対応出来ないと思い作りはじめました。

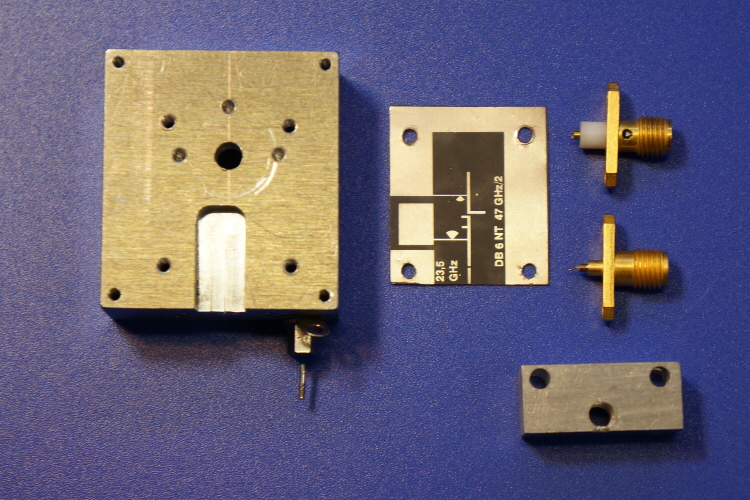

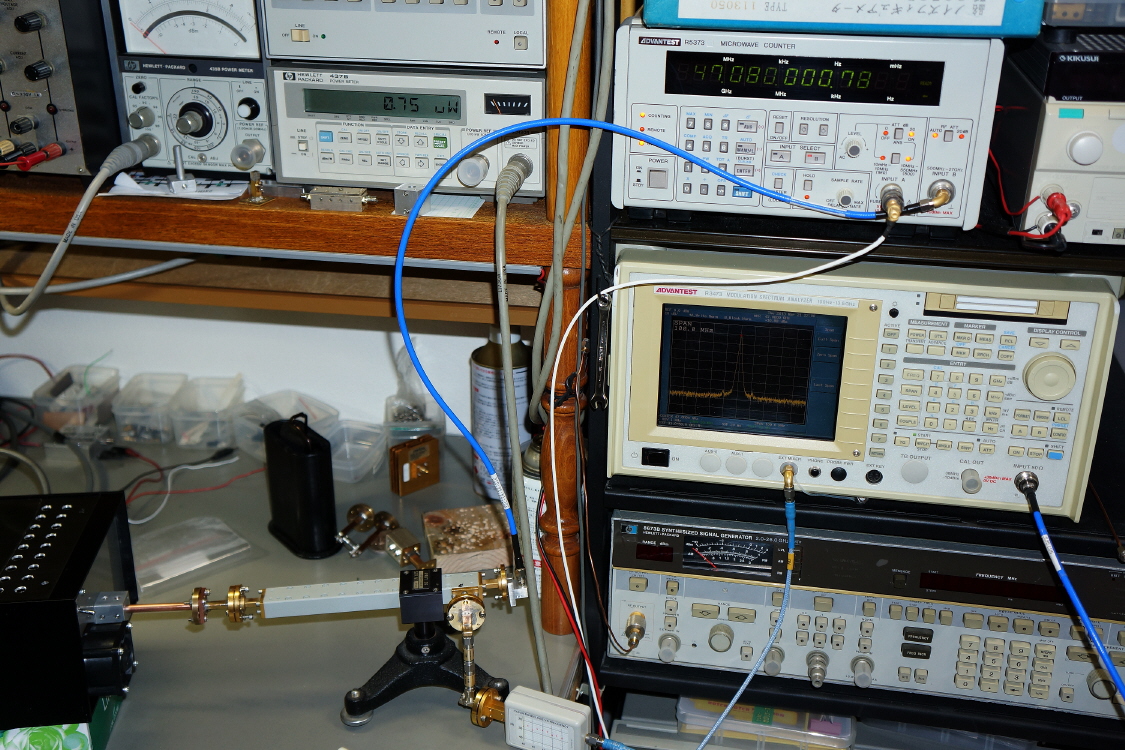

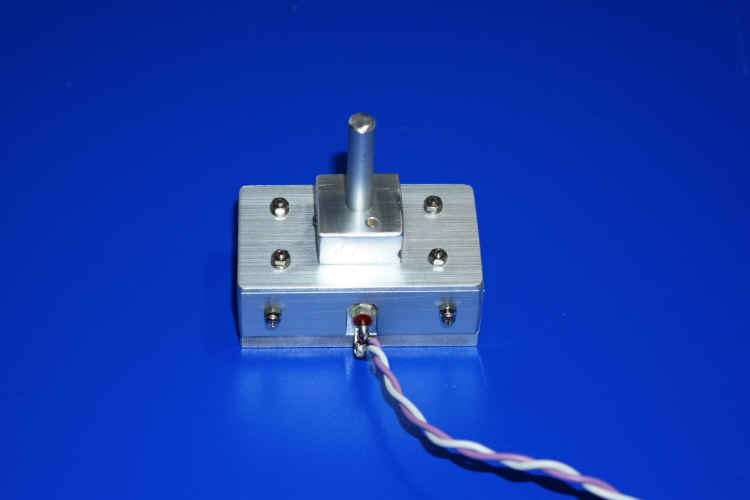

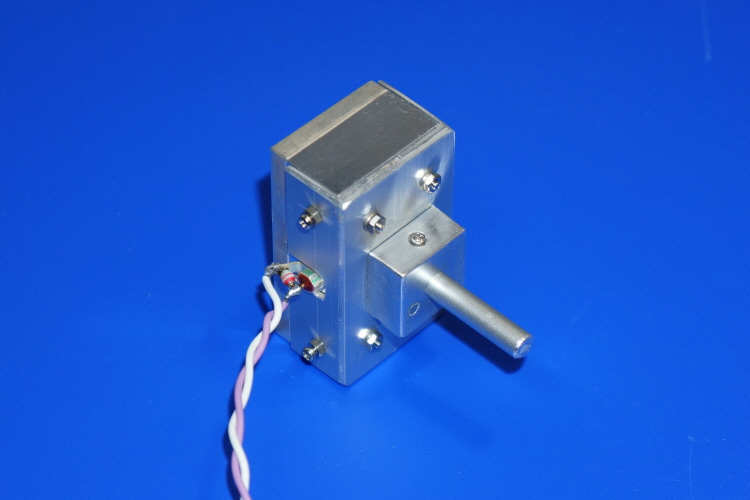

DB6NTの基板にメイコムMA4E-2037シングルダイオ−ドに送受別にバイアス調整
で1ｍW目標で挑戦
しましたが、0.75ｍWでした。

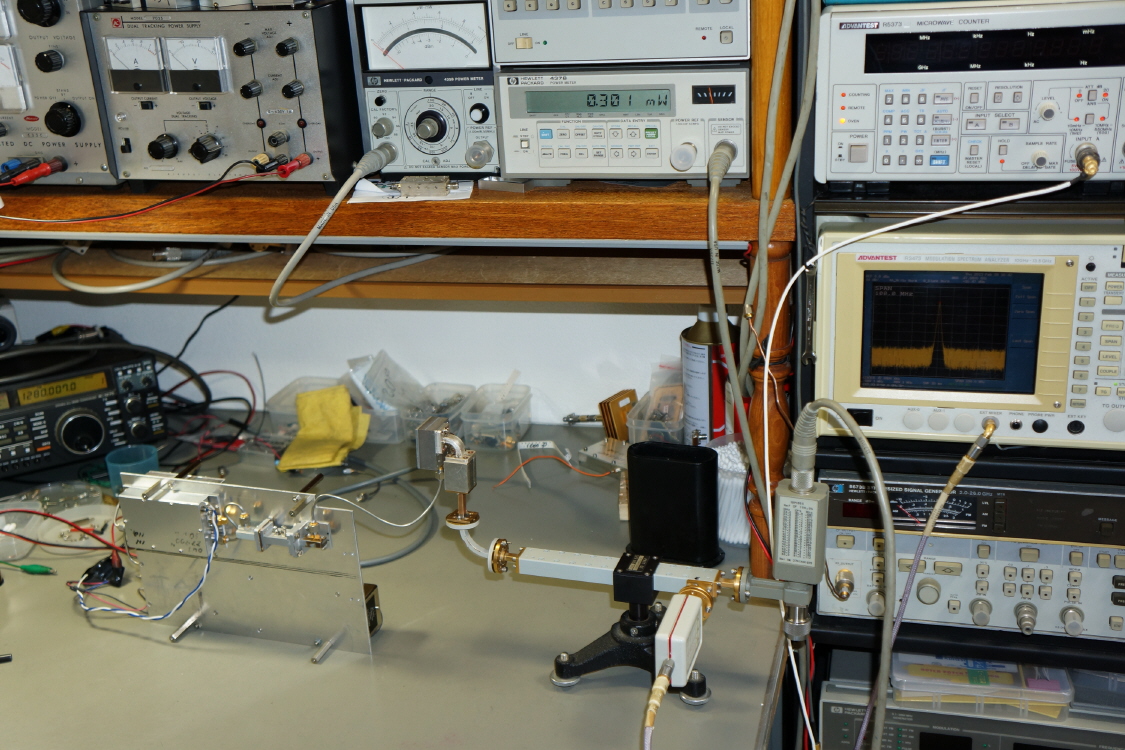

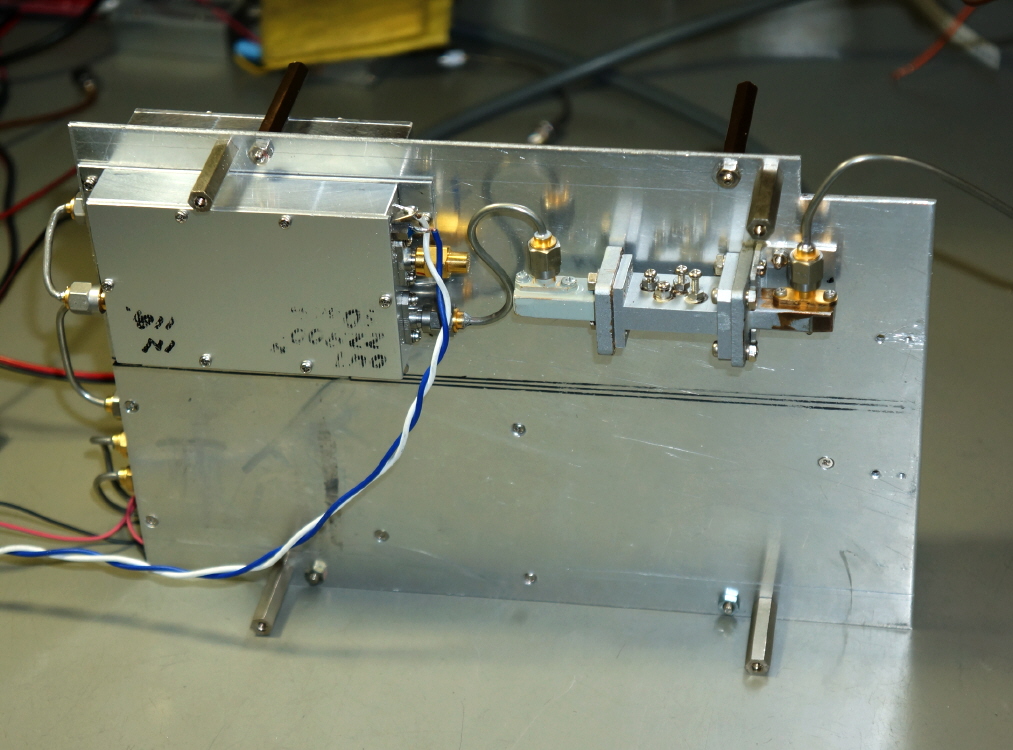

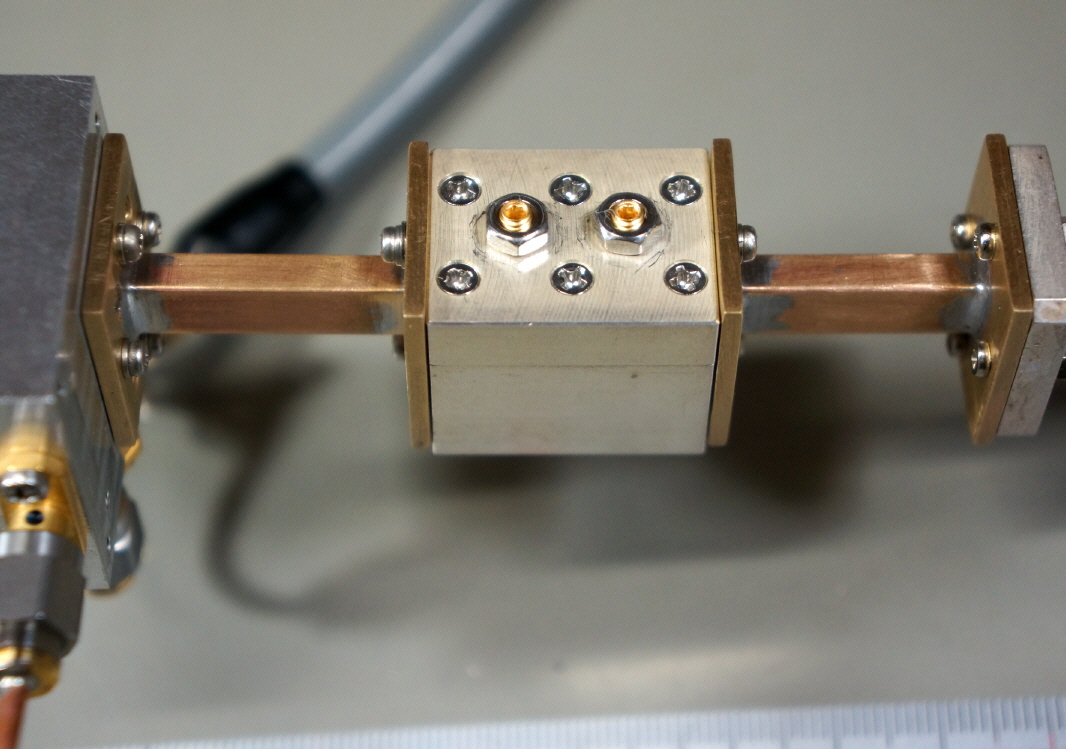

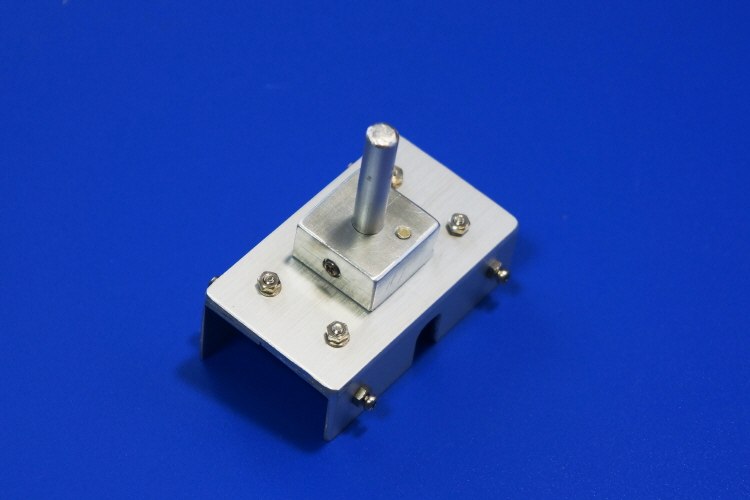

BPF47-1を通過すると0.3ｍWになり、473A+WP473Aで出力100ｍWでした。

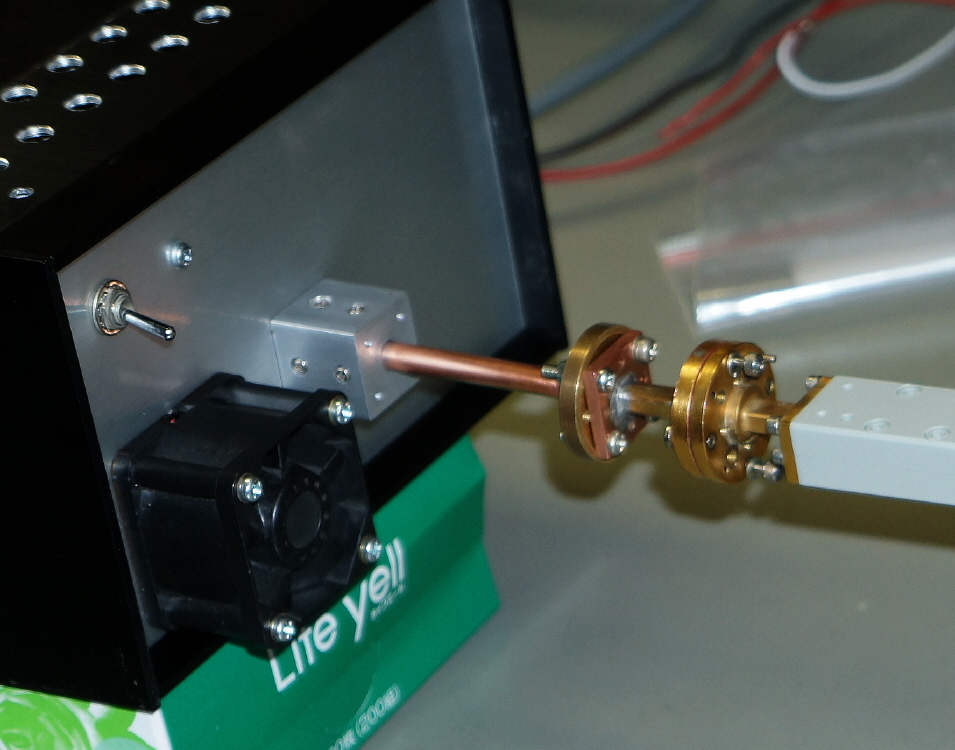

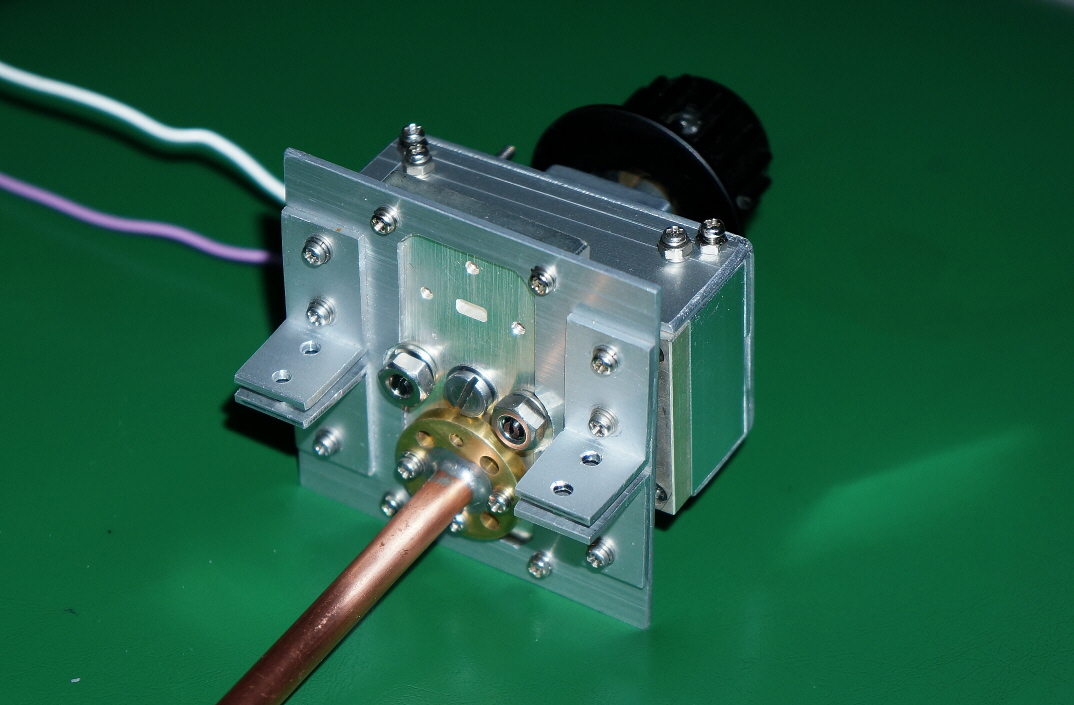

AMP部分をブロア−で
冷却が必要。10分後 85ｍWに下がります。

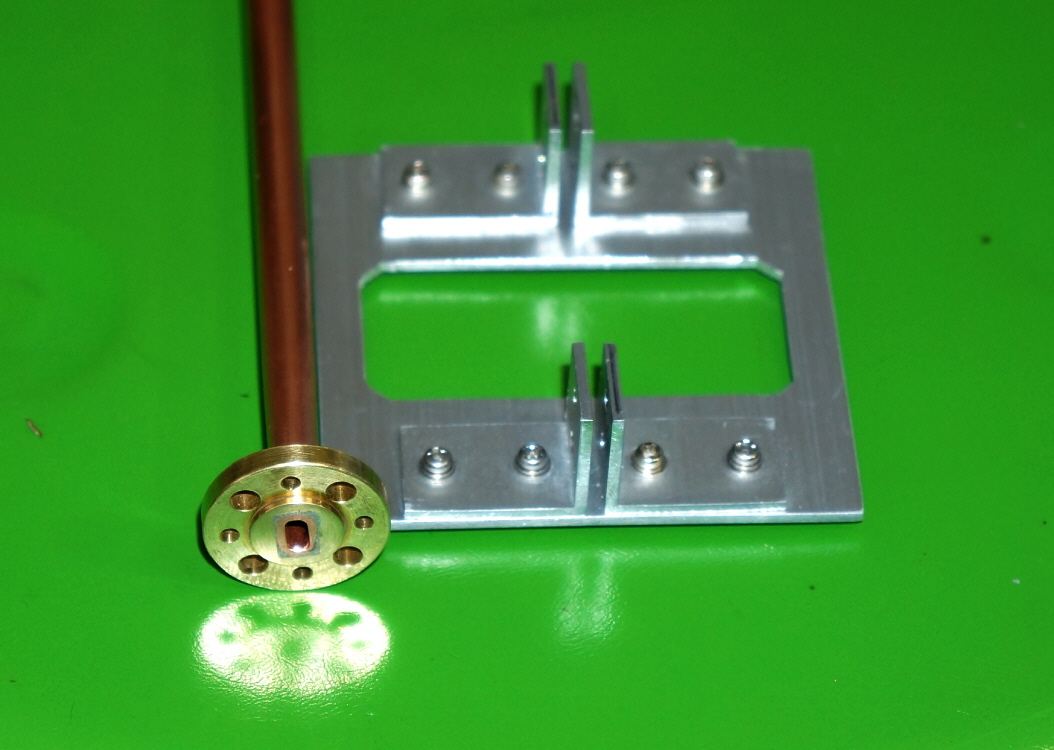

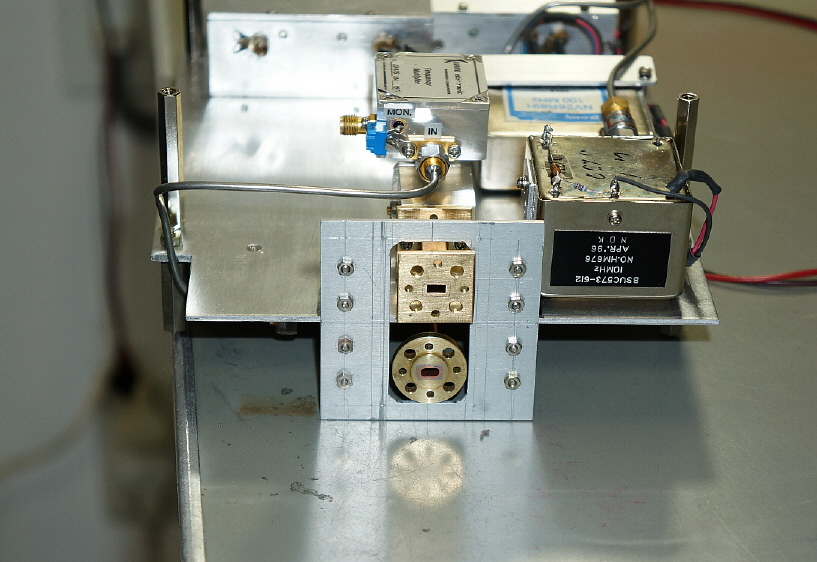

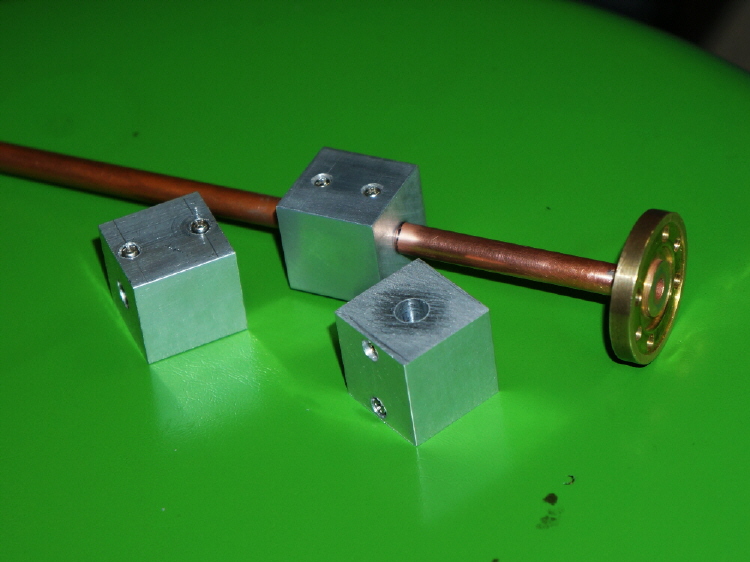

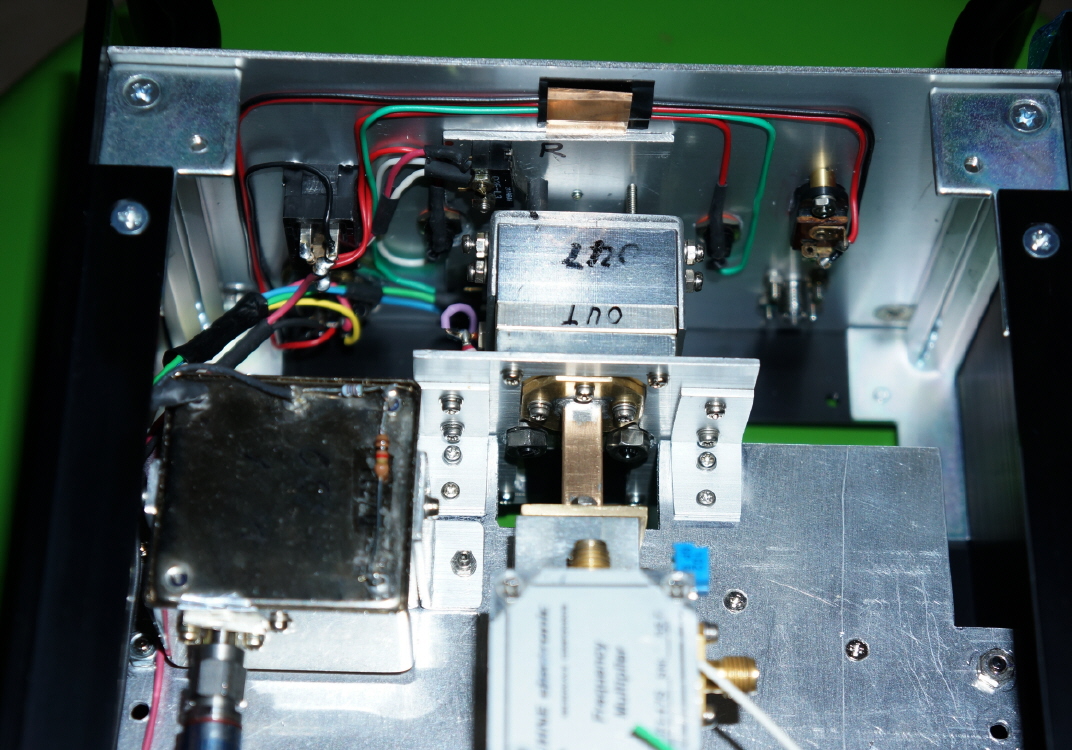

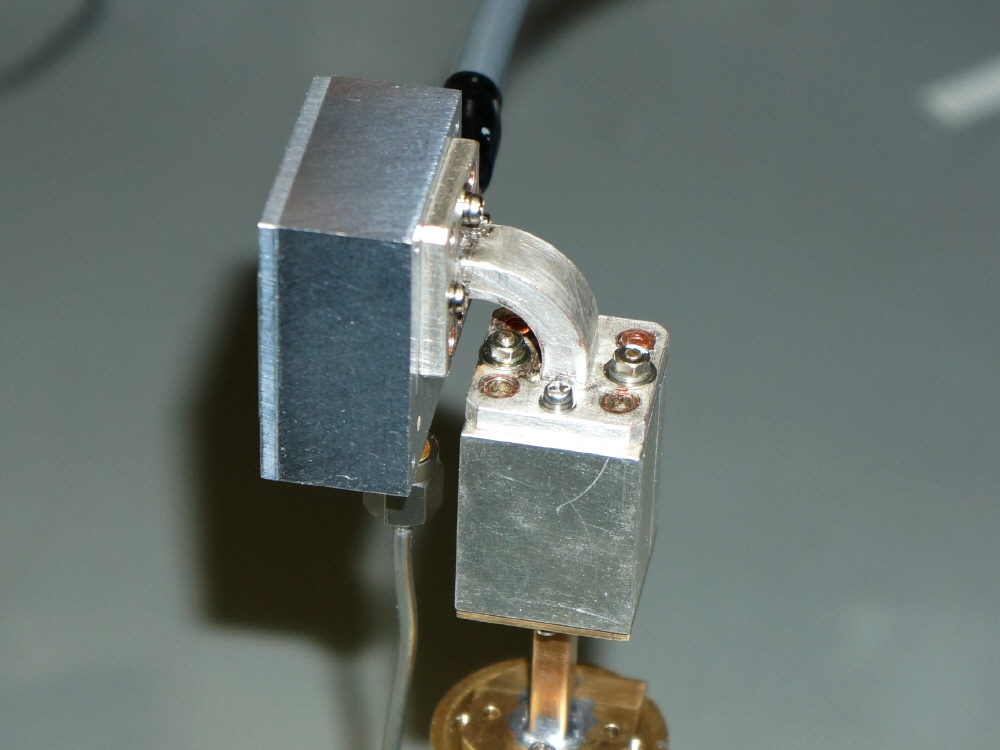

角導波管が不足な為、丸銅パイプを加工し、角用フランジ穴に取り付け。

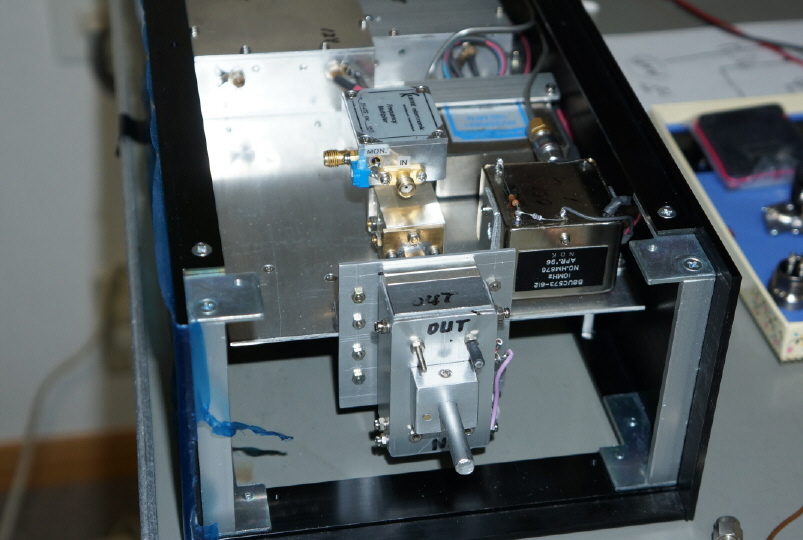

アンテナはTDK-50+セブロン電子の象の鼻タイプ(5号機兼用）です。

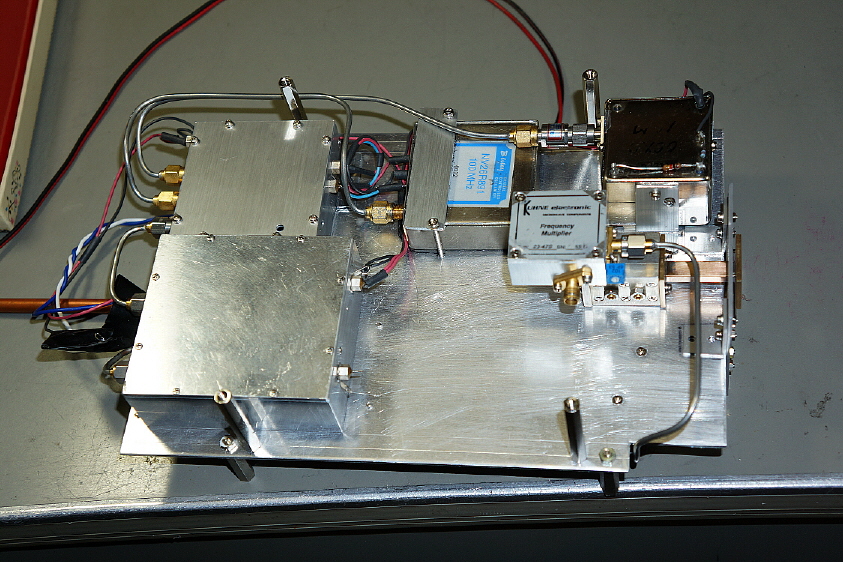

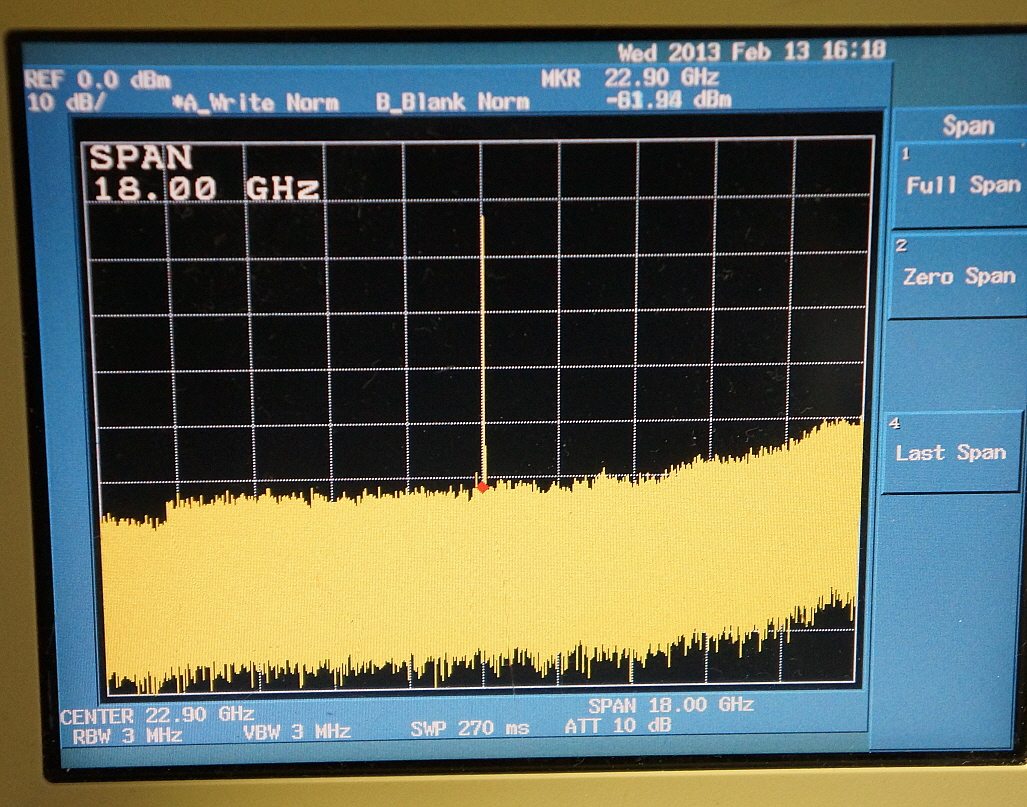

局発は、勝間氏のSolilock：100MHz PLL制御基板付き
OSC周波数：11.45GHz：
11.44875GHz（100MHｚOCXO付き）
感想 比較
MIXタイプは構成がシンプルで部品も少ない。
局発が安定しているので比較調整がスムーズに行えた。（jf1wkx局より入手）
調整箇所は、MIXとBPFのみで簡単でした。

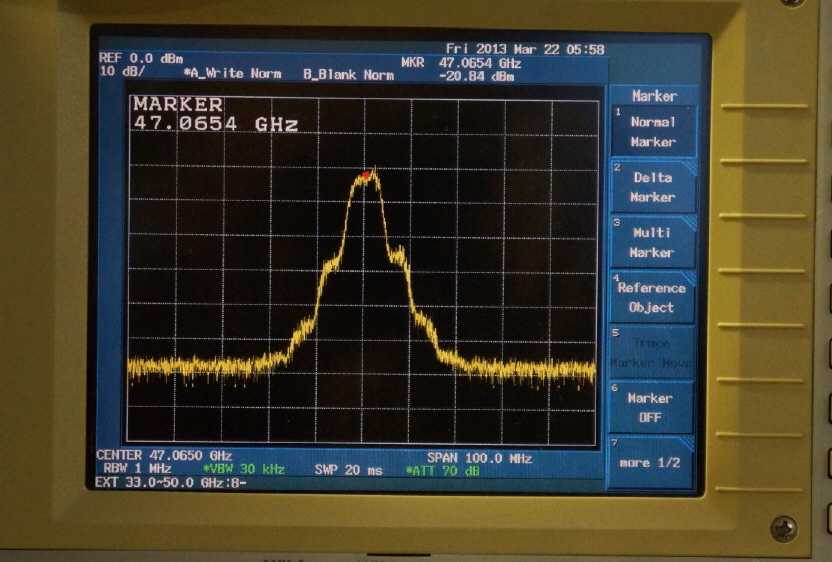

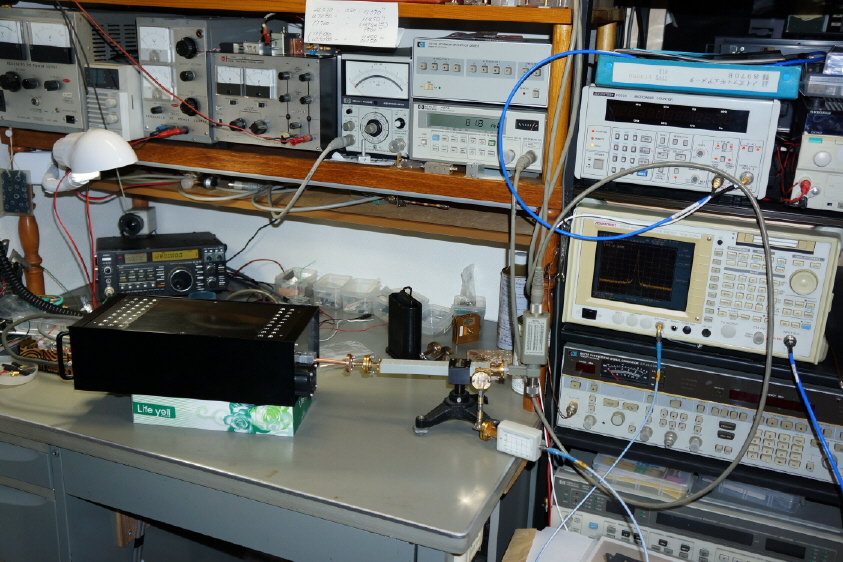

出力と受信感度
出力 5号機は160ｍW、 6号機は100ｍW。
受信 5号機 45G用XR-1008QB（自作コンバ−タ−）
6号機 送受切替AMP
26GのSG+40Gまでの20ｄB減衰器使用なので数値は不明です。
FM-比較差分からず
SSB-送受AMPが少し良好？あまり分からず。
これから気候が良くなりますので、現場にて性能試験をしたいと思います。
新潟市
佐藤 和也 JA0RGP
********************************************************************
|
|
