2012年12月28日 JA0RGP

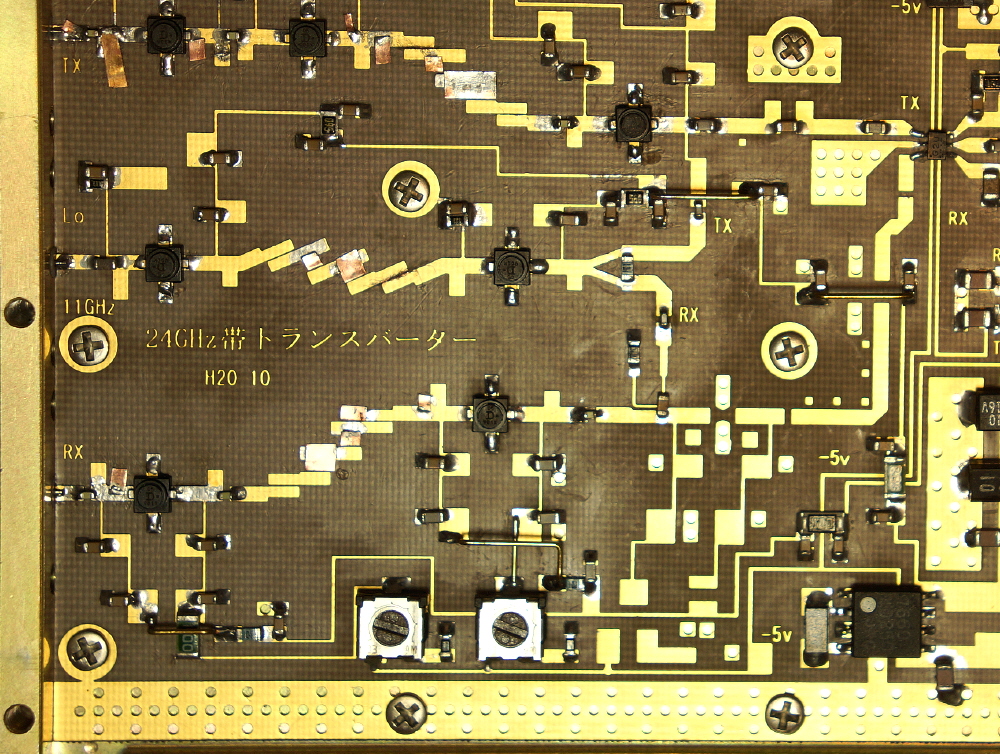

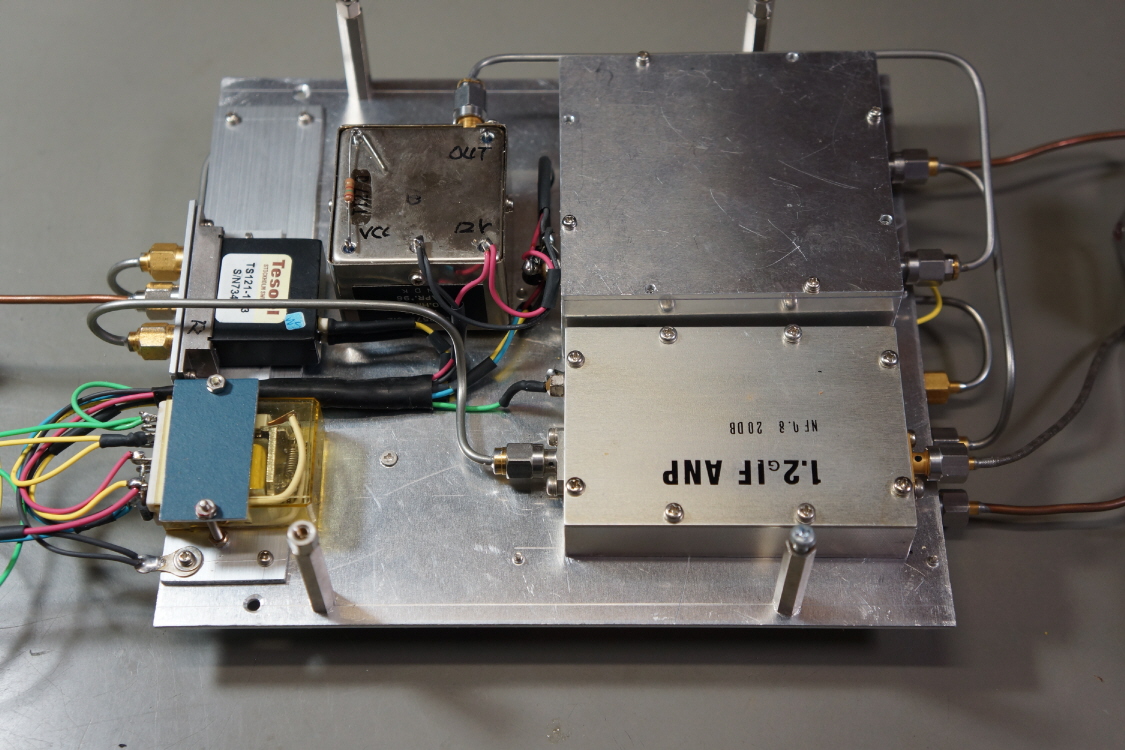

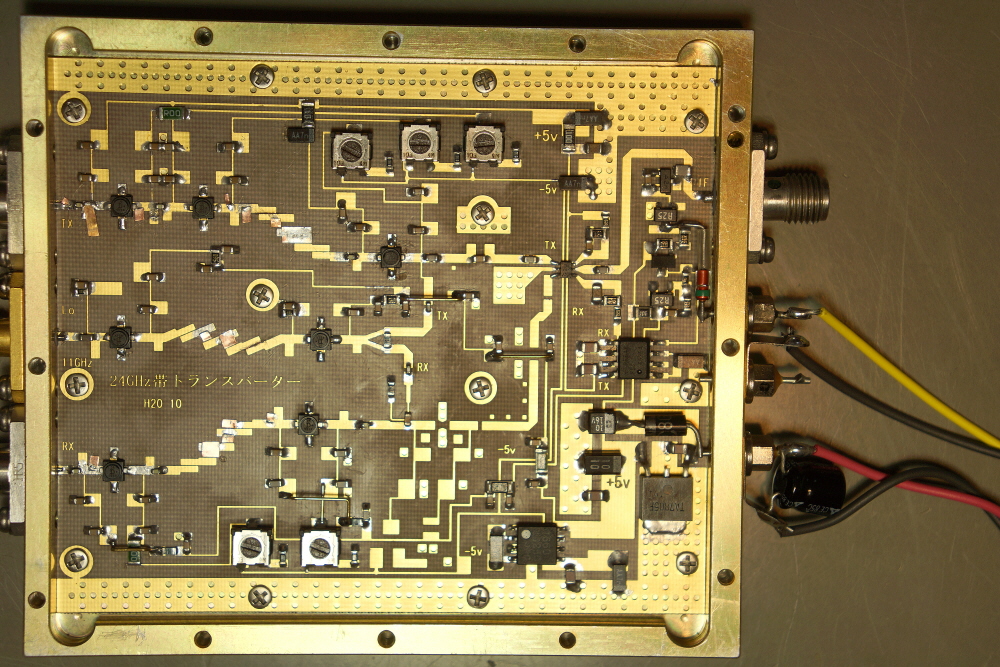

24GHZ帯T/R基板を47G用T/R基板に改造。
（受信系のG-Dを逆にし、バイアスもジャンパー線で逆接続に変更。）
（IF切り替え器も送信系のみ使用。受信系は50Ωで終端。）

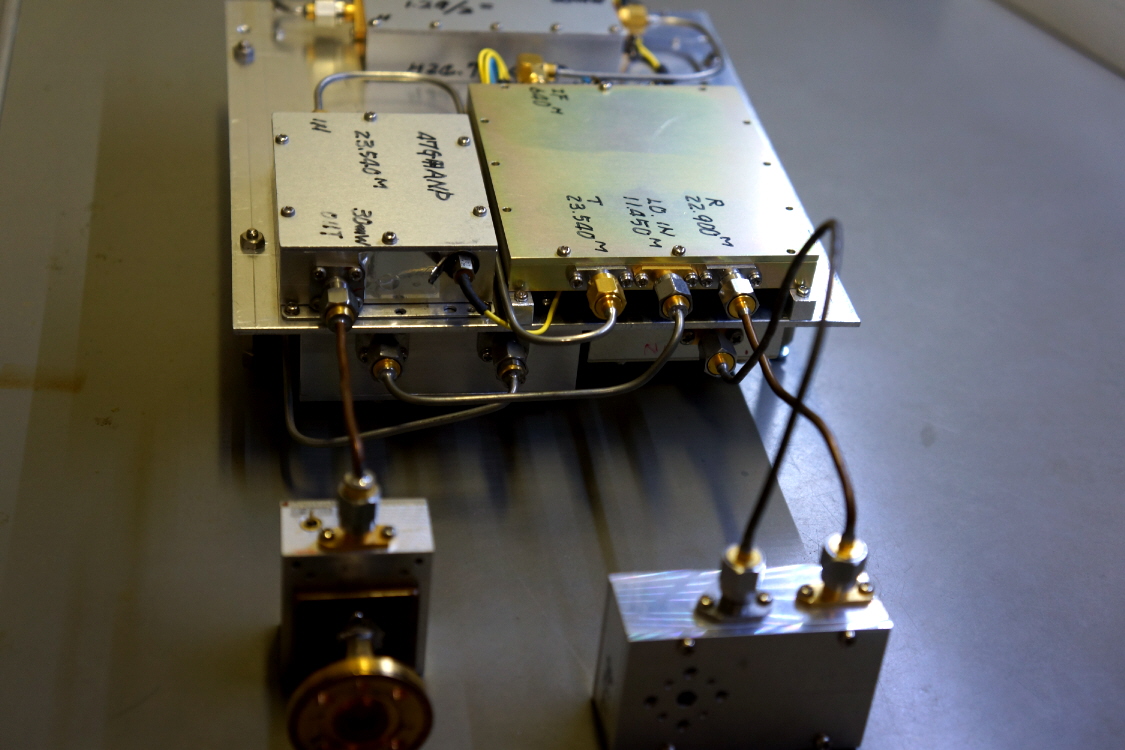

①

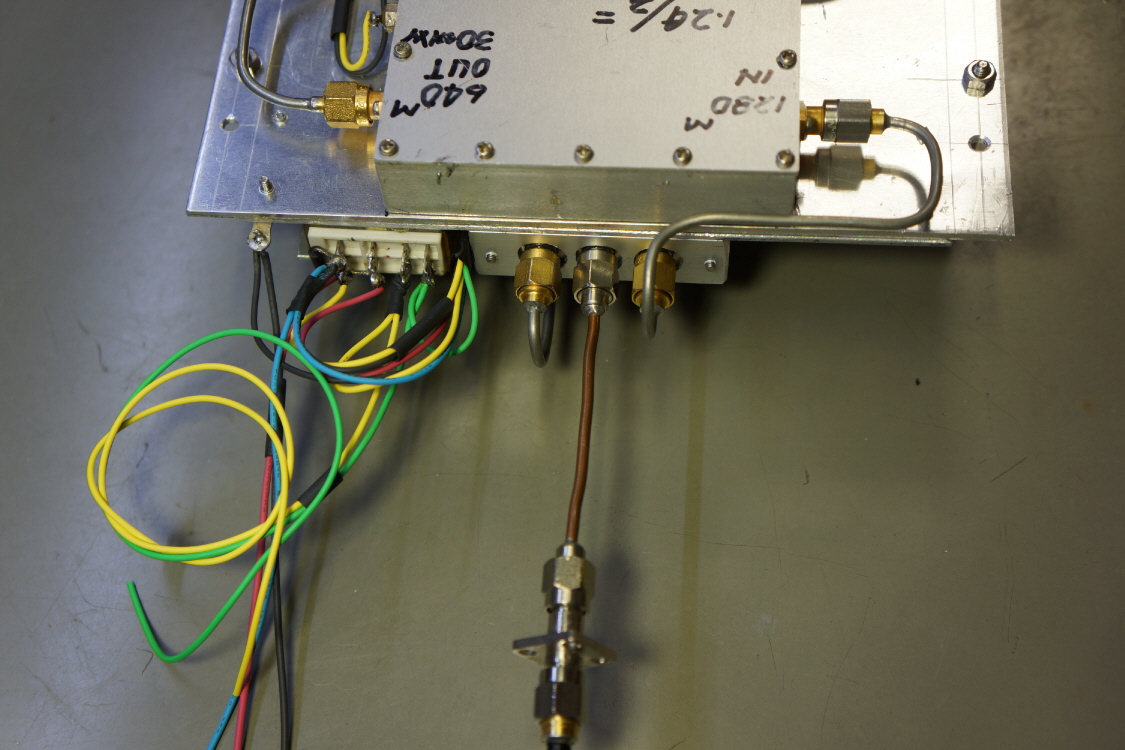

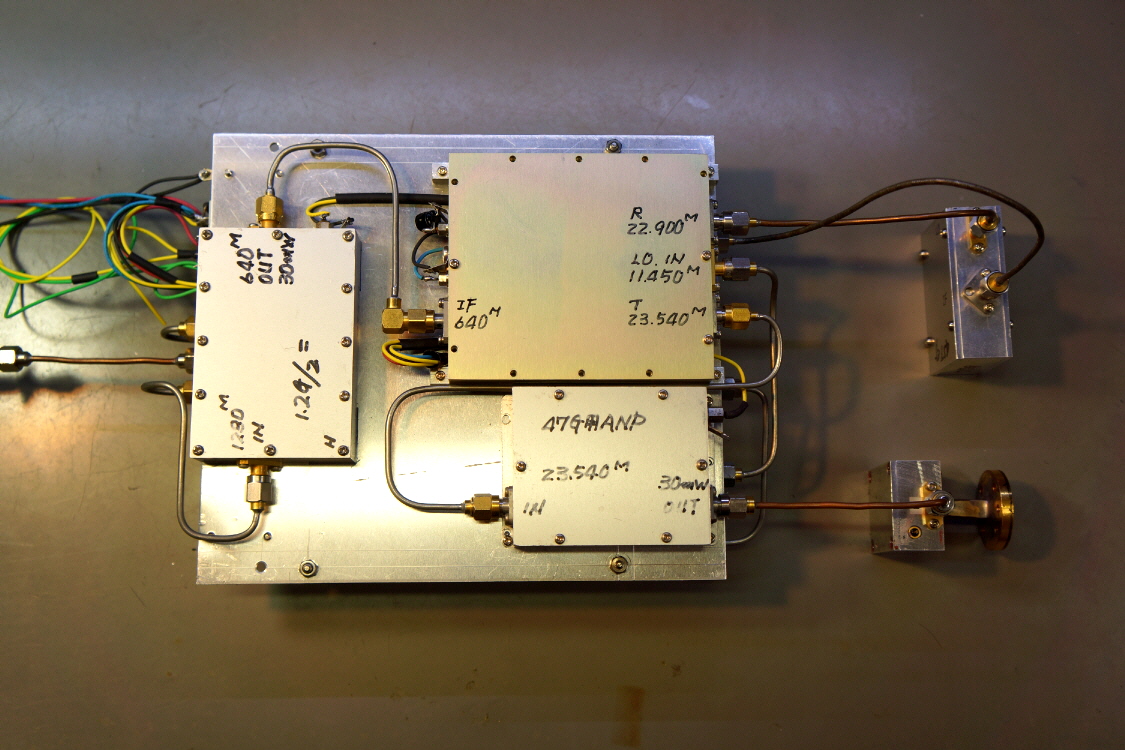

23.G（局発：22GHz＋IF：640MHz/1280MHｚの2分周) OUT用5ｍW。
発信対策が大変でした。デバイスを取替え完了
受信用局発22GHzは 10ｍW、すこし多すぎるかも。

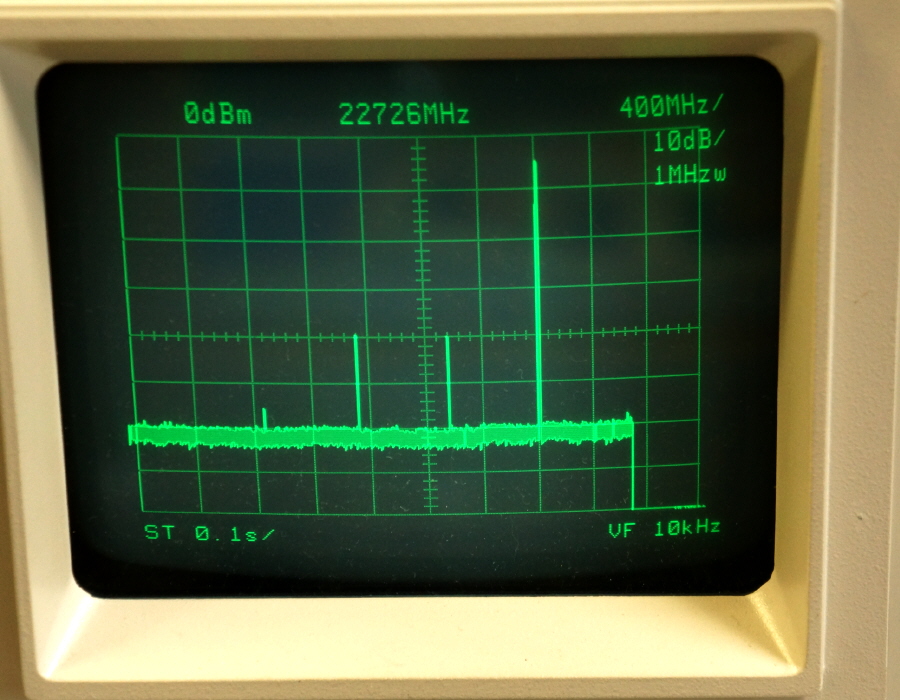

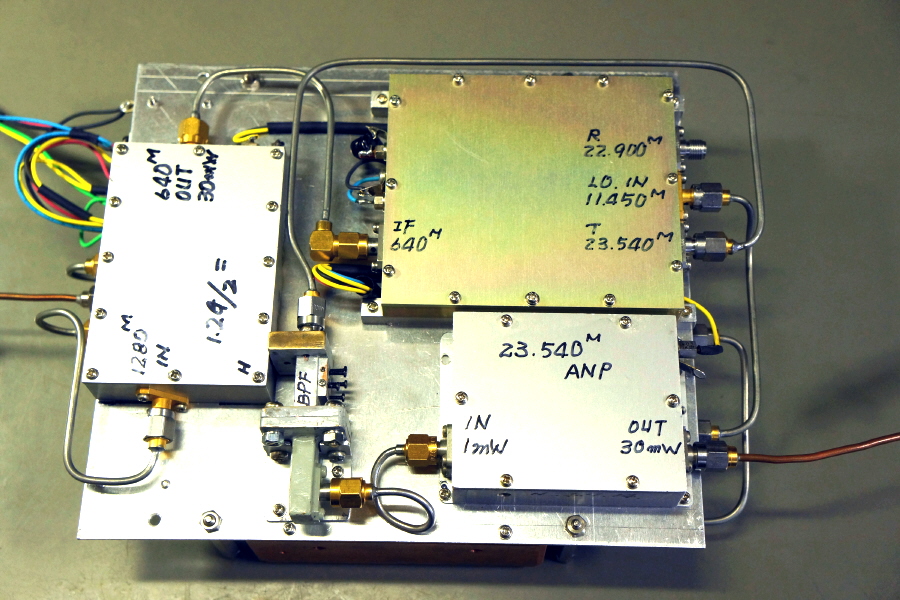

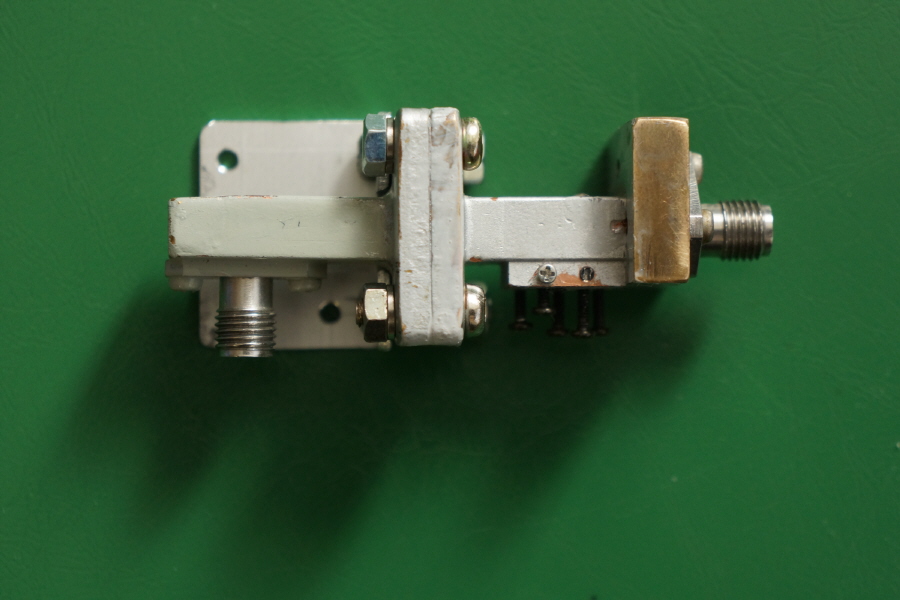

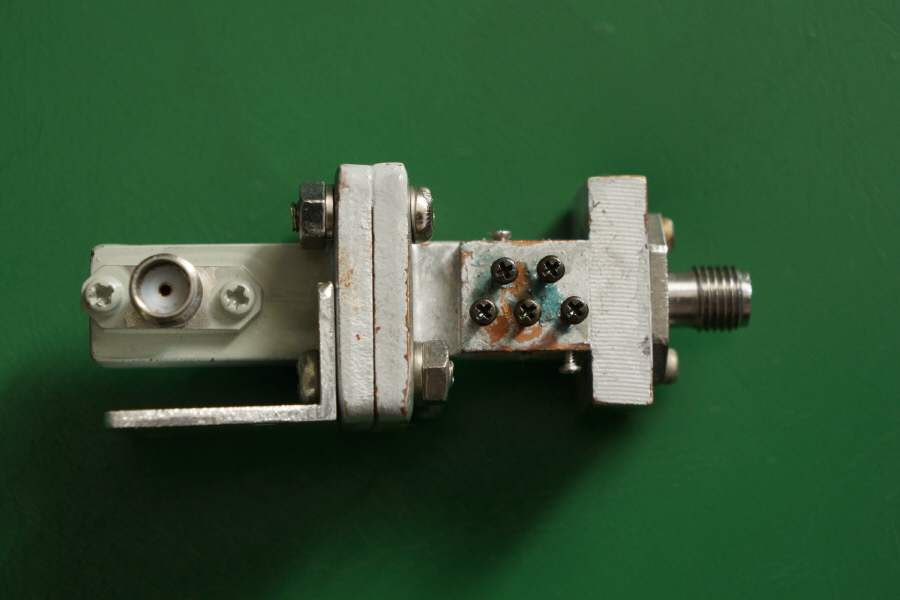

②23G BPF試作しました、-35ｄBぐらいかな？
③23.5Gの出力は、30ｍWでBPF挿入前と同じだが 入力前は、-20ｄBでした、
47Gの出力がどうゆう訳か、0.7ｍWから 2.5ｍWに上昇した、理由不明

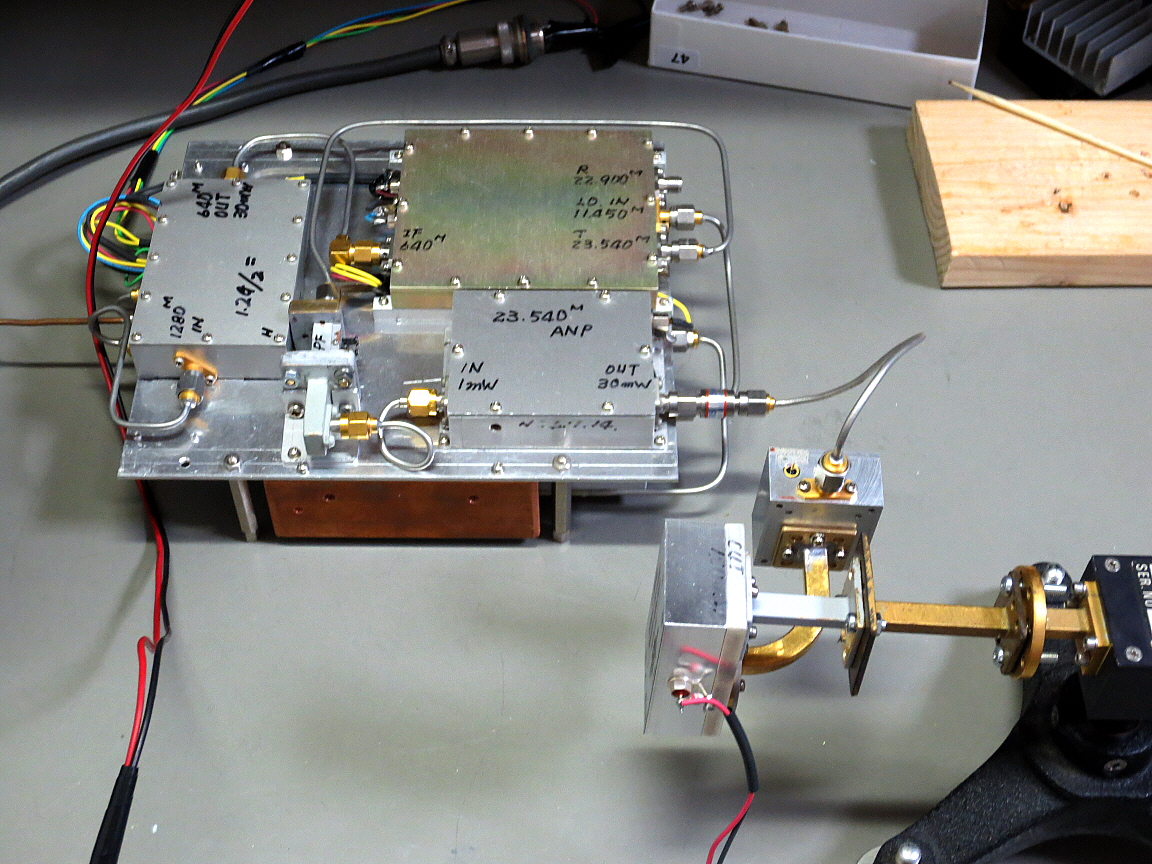

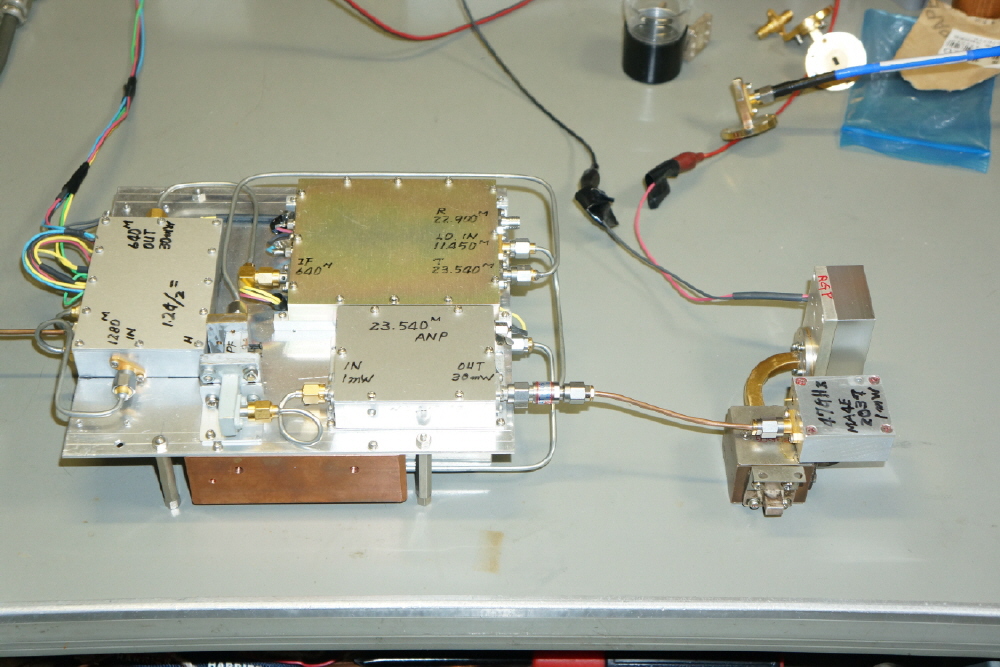

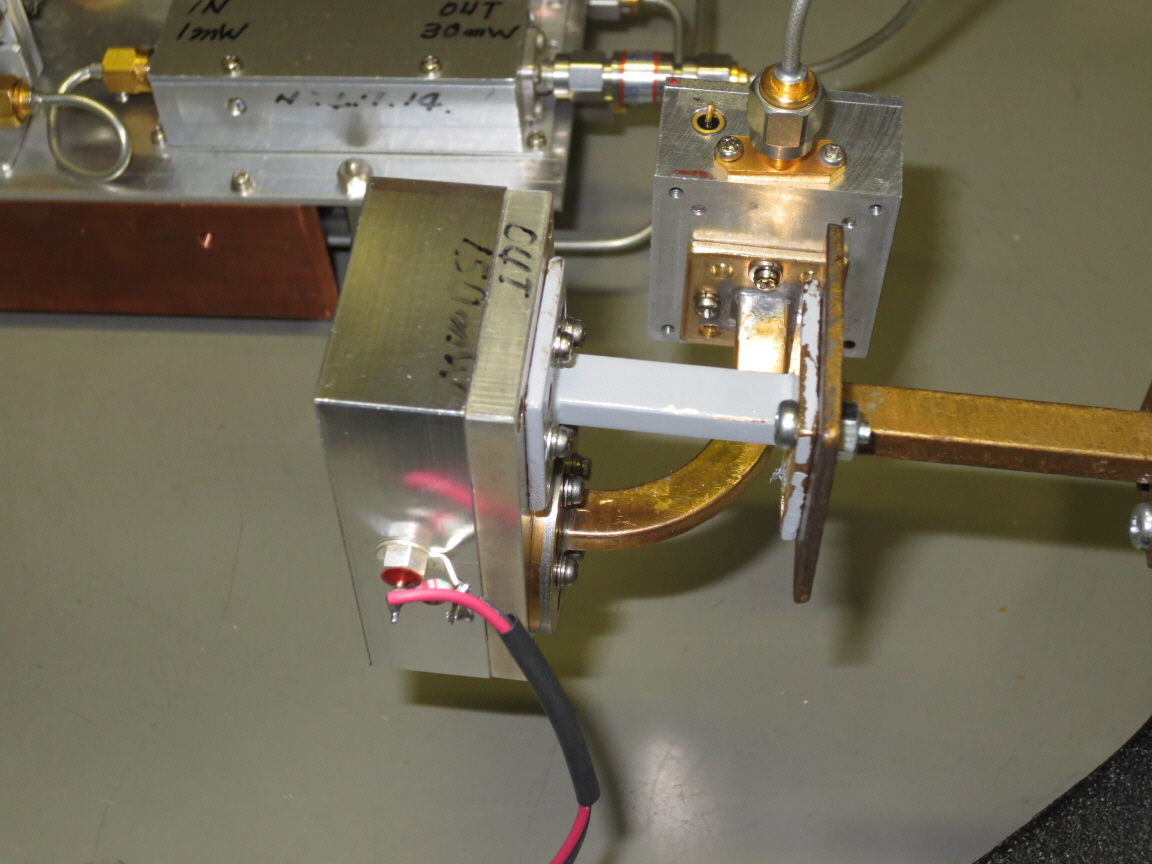

④47GHzテスト用セット出来ました。
RGPテスト結果 アッテネ-タ-の数値がわからず
適当3ｄBで 0.5ｍW入力で130ｍW OUTでした。

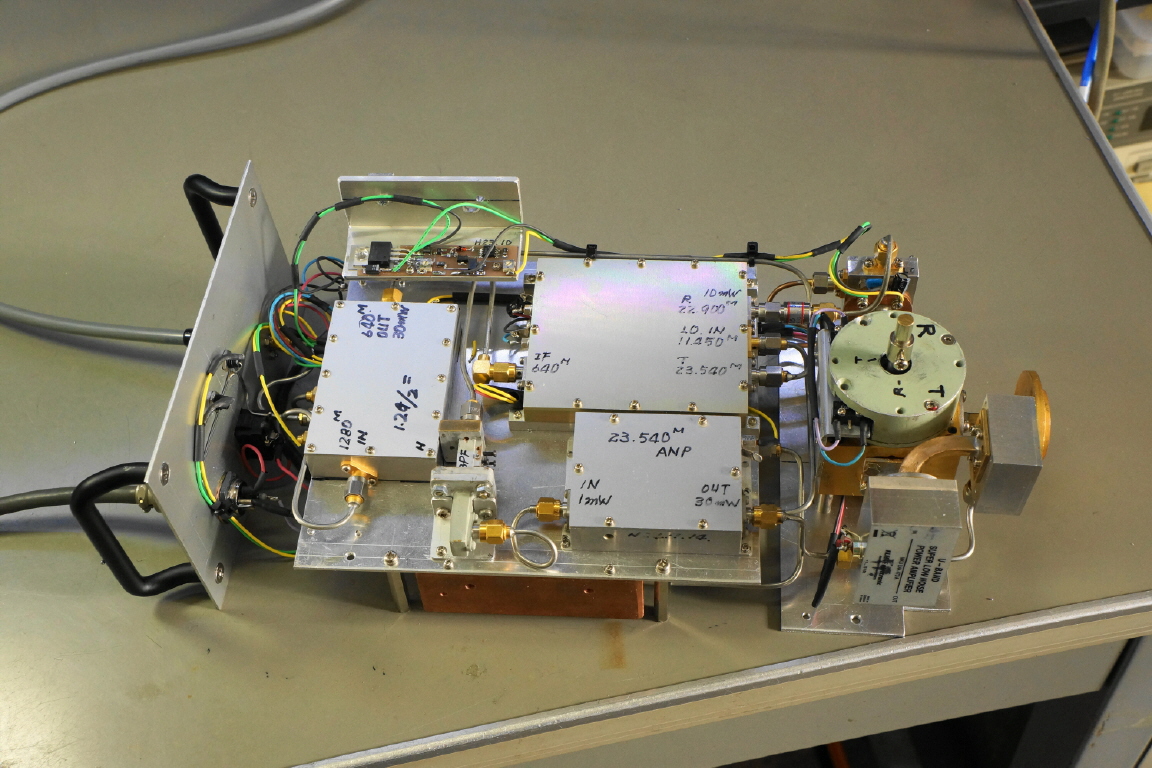

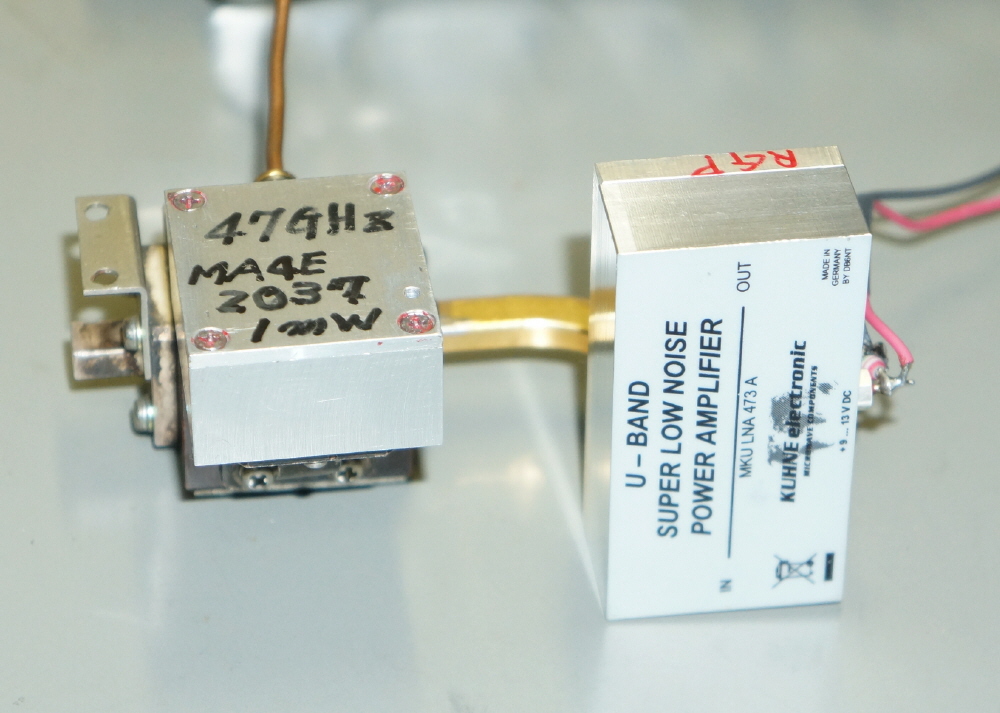

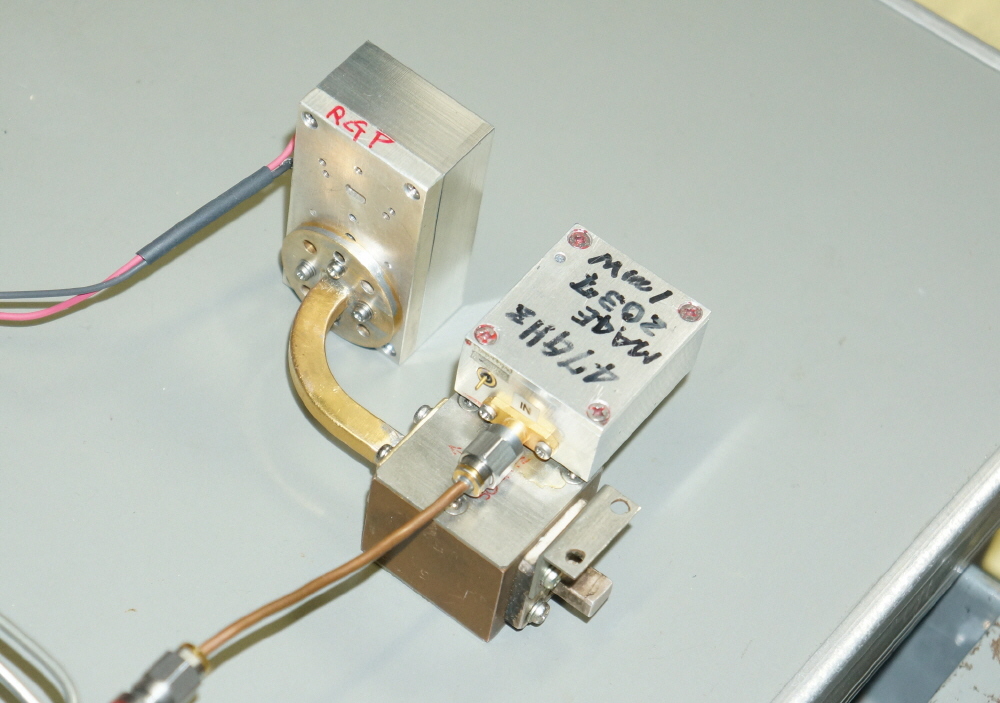

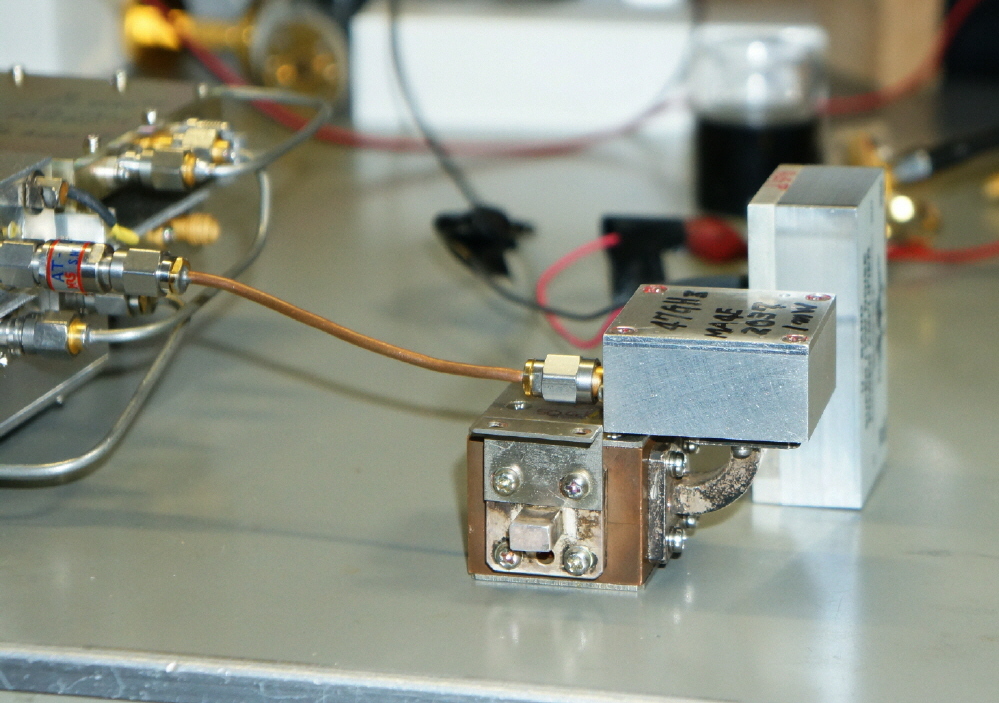

⑤47G AMPのドライブを1ｍW逓倍器を直接接続しました。
ケ－ス組み込みスペ－スの関係でアイソレ-タ-を外しましたが、
出力等に変化無し、ダイレクトで問題無いと思います。

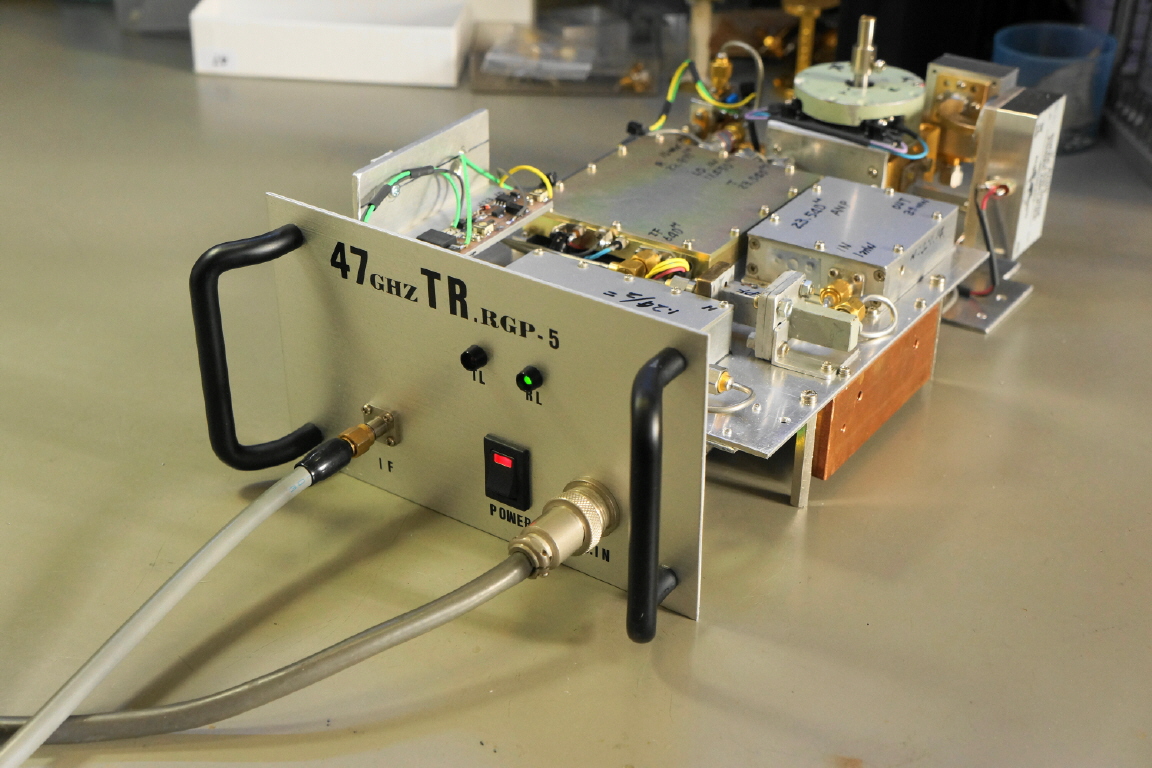

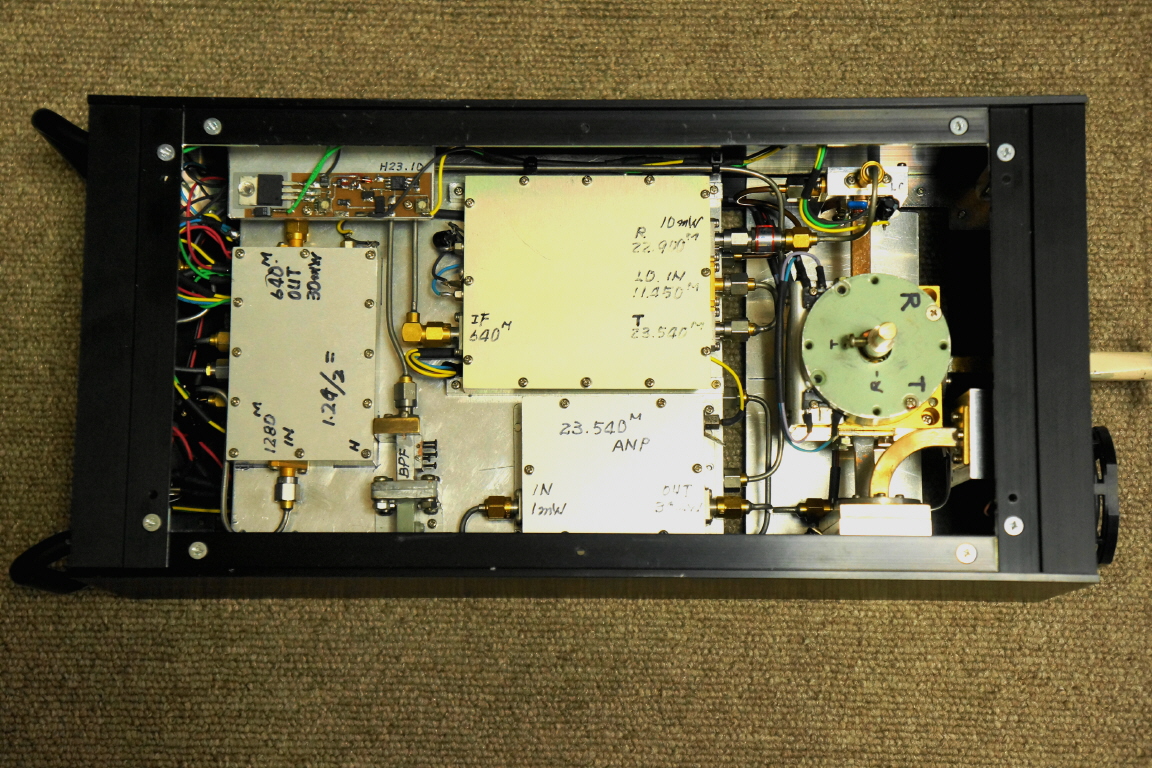

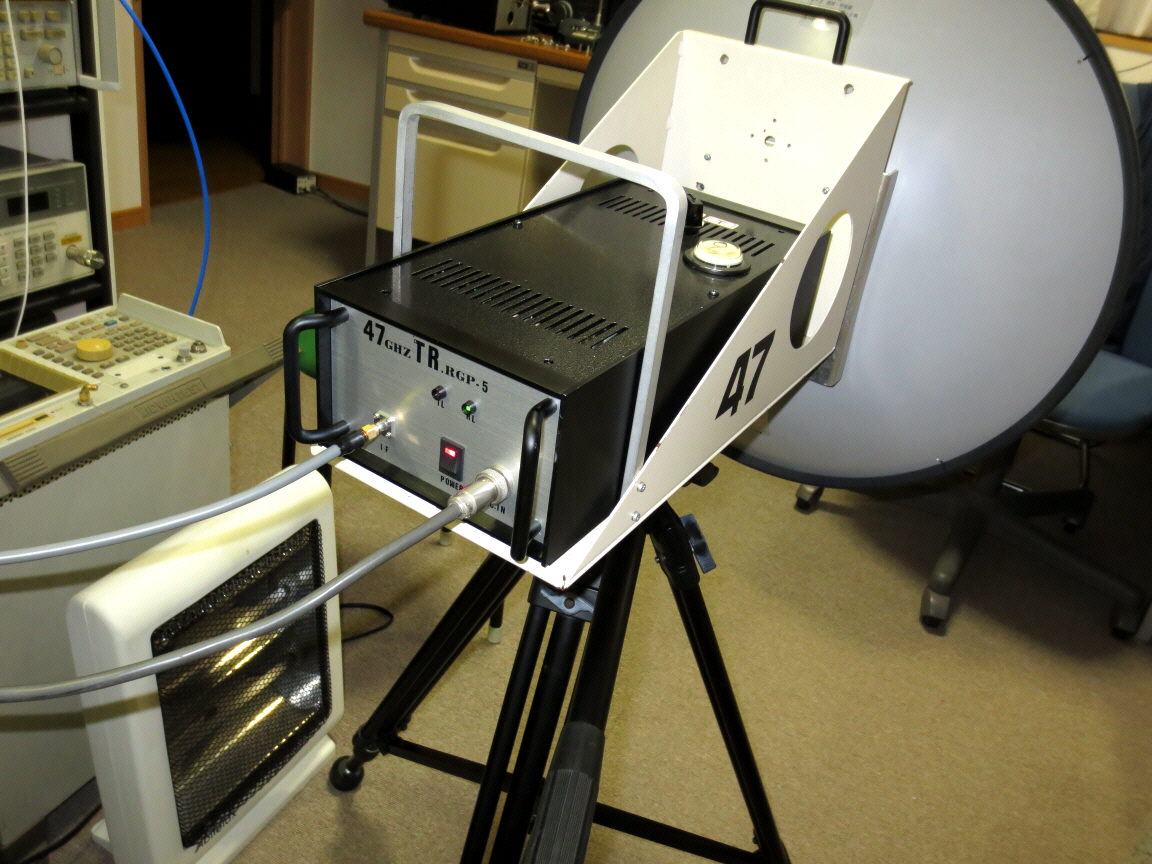

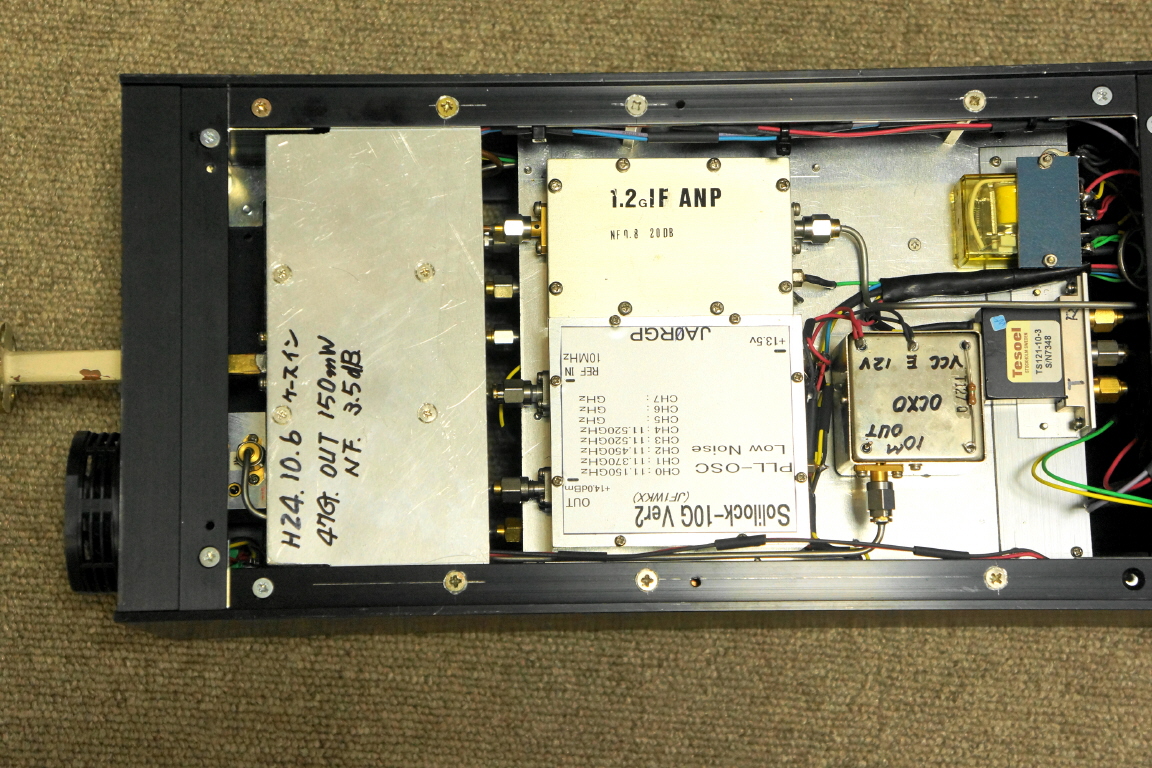

⑥47G-5号機完成しました。写真
今後 受信コンバ－タ－性能確認 サンノイズしかないのかな？
送信は150ｍWも正確なATNない為、パワセンサ－は100ｍWまでで、120ｍWまでは
表示しますが、レベルオ-バ-です。

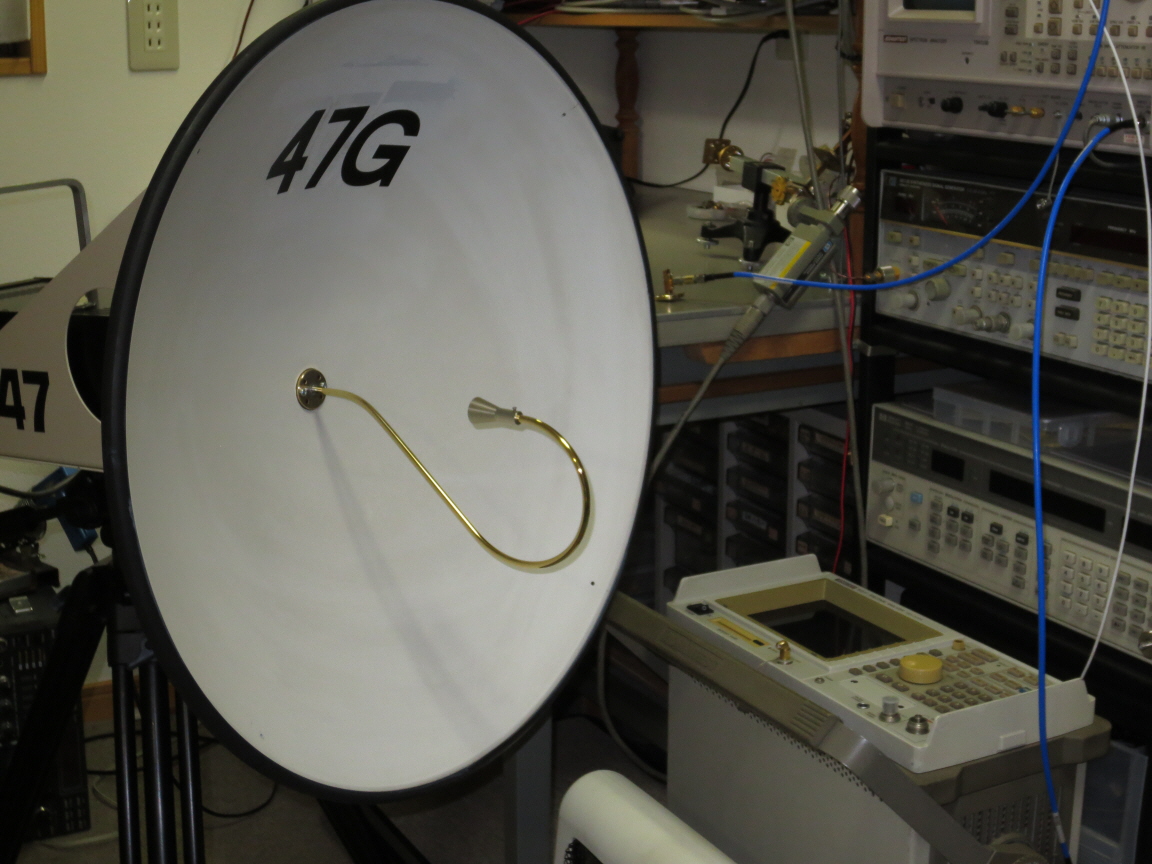

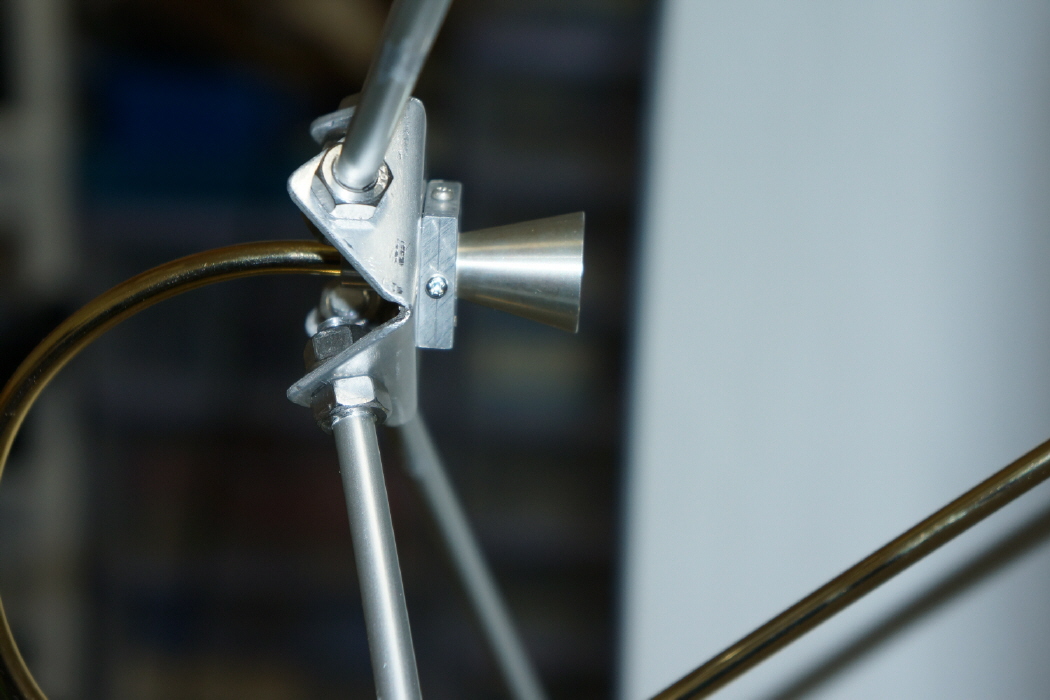

ANTは50ｃｍ セブロン 三上氏より新作の像の鼻タイプ使用しました。

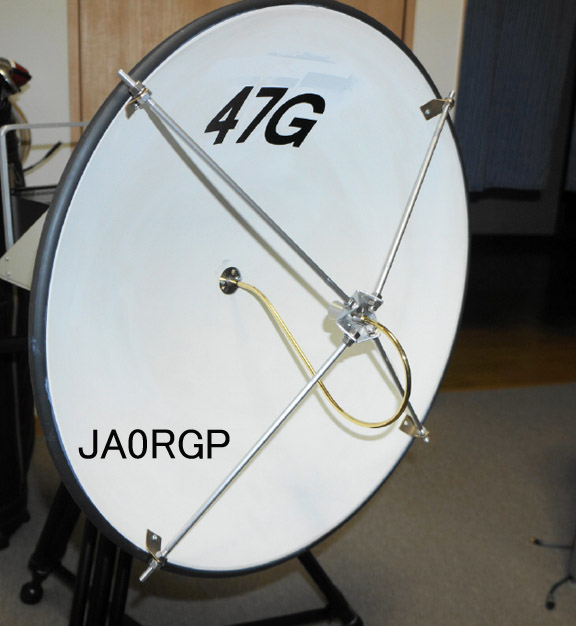

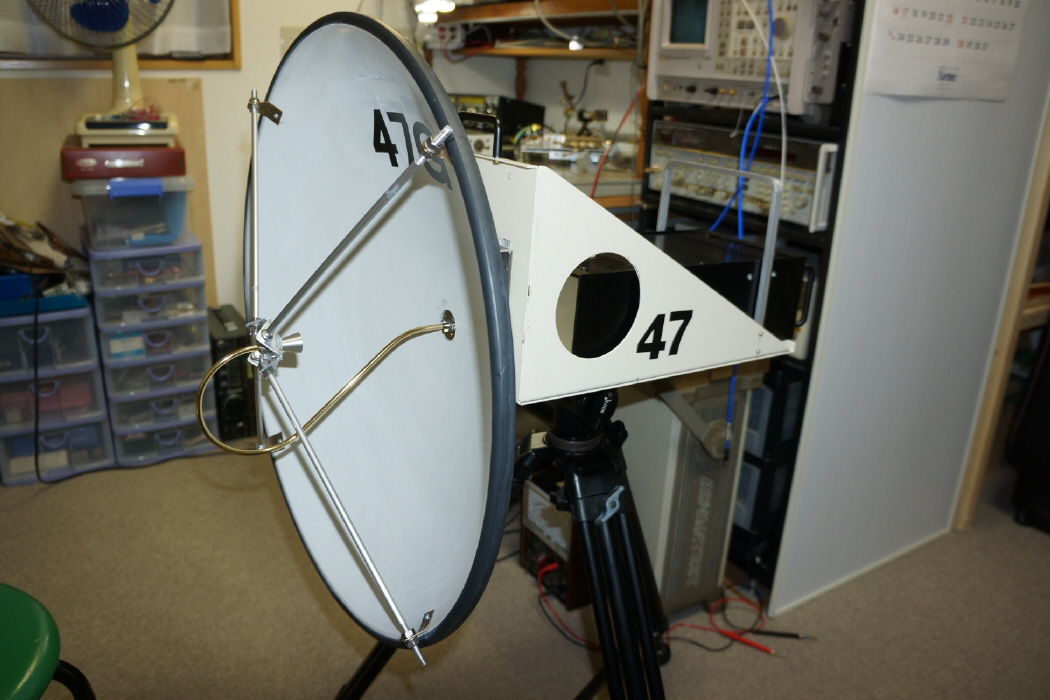

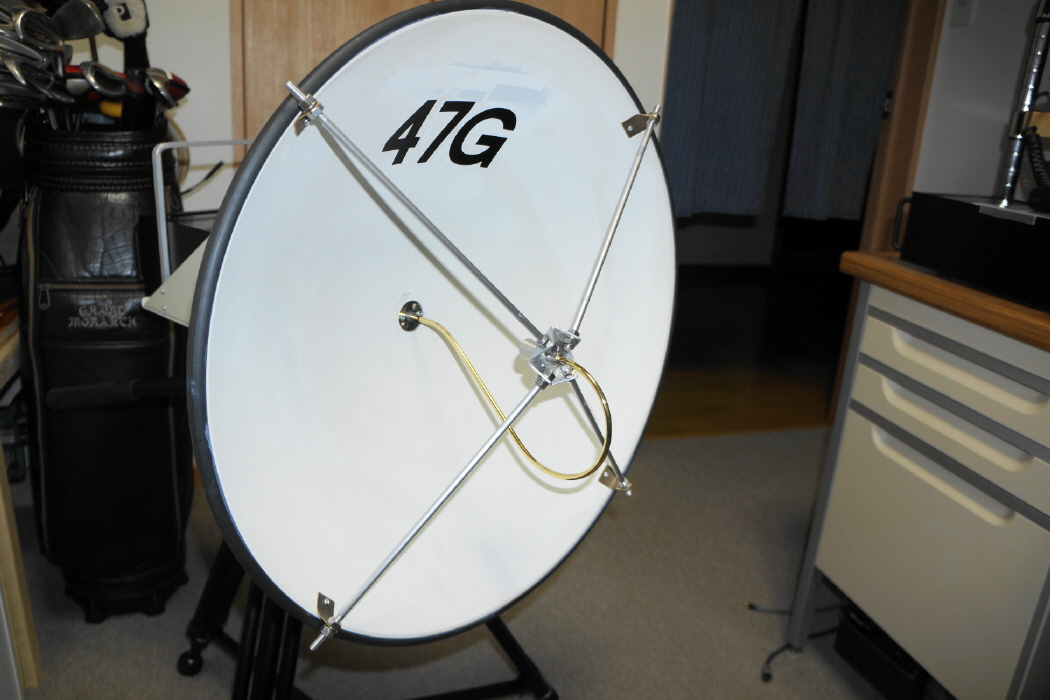

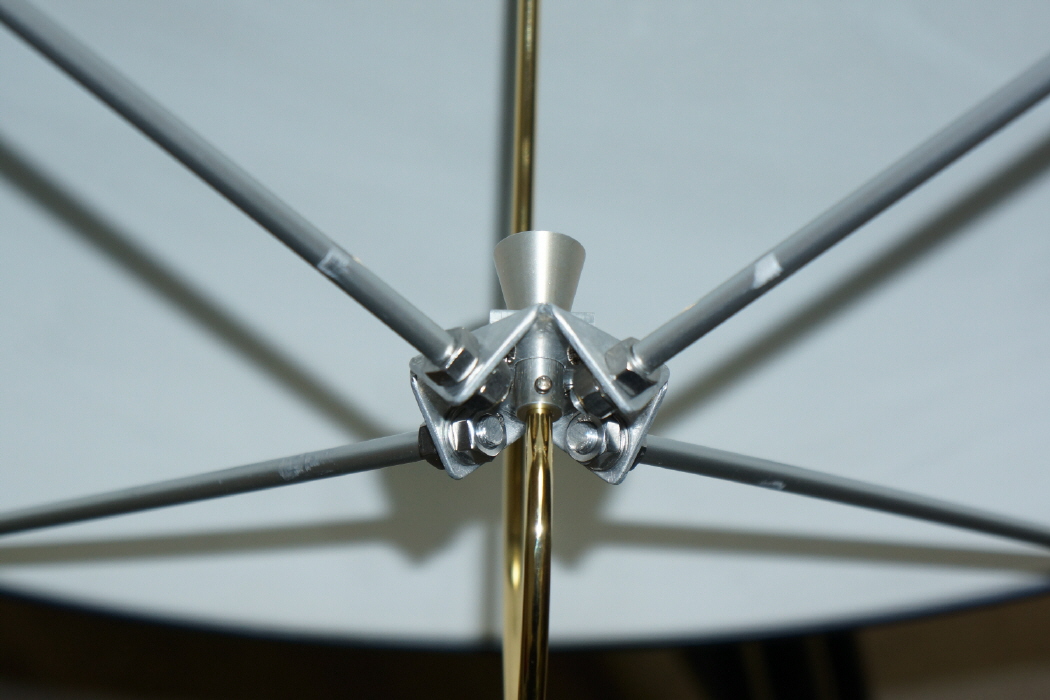

⑦47GHz帯 アンテナ補強完了しました、
ｒｇｐ 佐藤
|
|
