77GHz帯4号機   de JA0RGP Apr/15/2012

**************************************************************

77GHz帯T/R 4号機    JA0RGP 佐藤  2012年4月15日

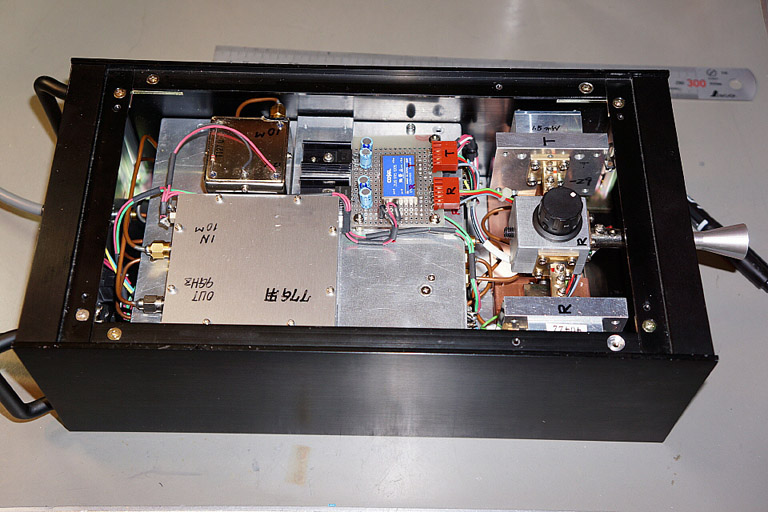

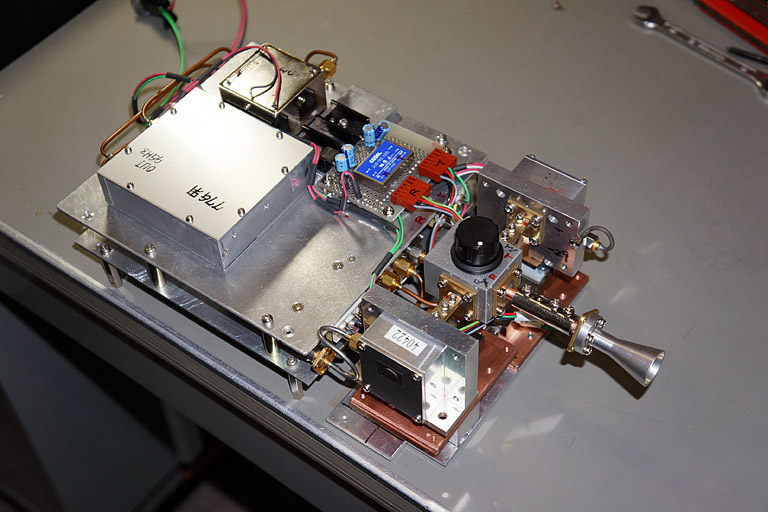

77GHz帯4号機トランスバーターが出来ました。

77.760GHz帯

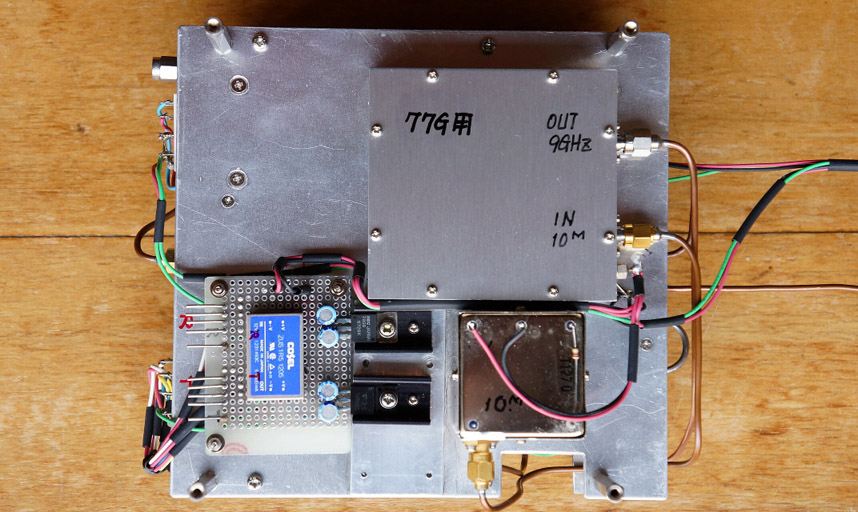

局発:Solilock10G Ver2、 周波数:9560.00MHz(OCXO・・・・・10MHz付)
RX:9560MHz

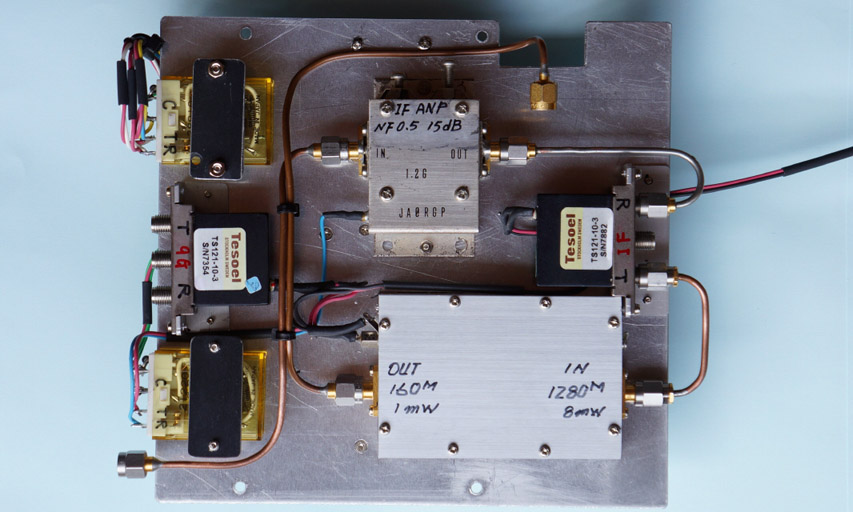

TX:9720MHz(1280MHz(8mW)>>8分周IF:160MHz・1mW+9560MHz)

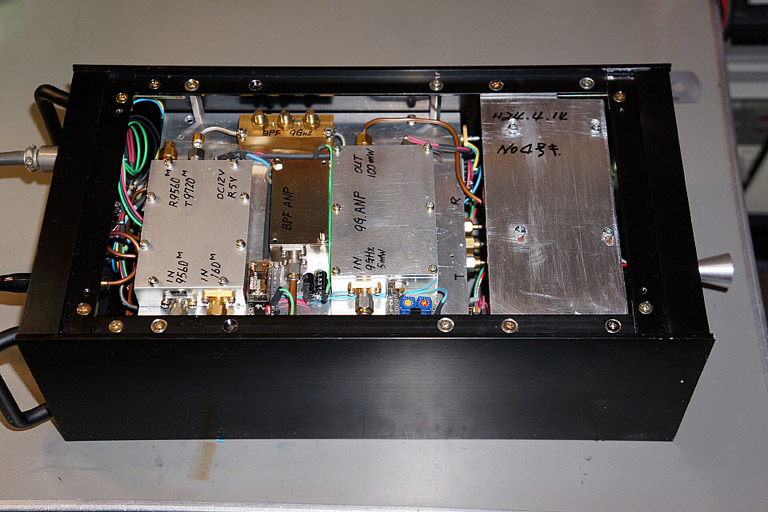

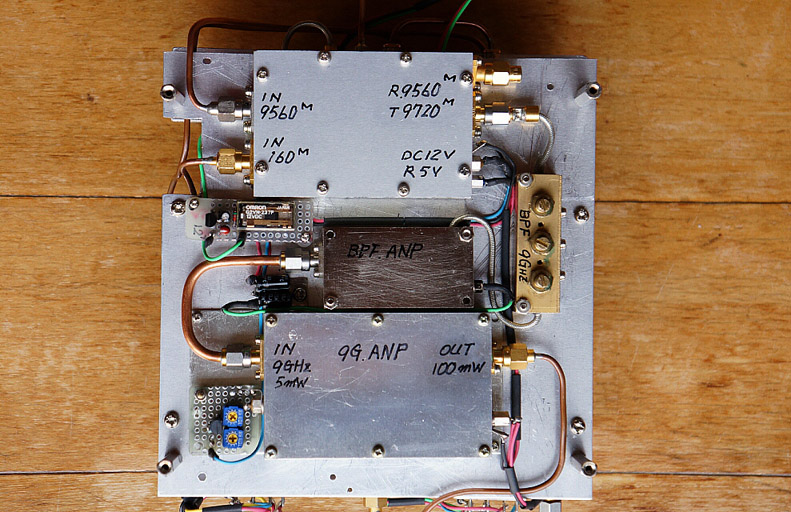

9GHz帯BPF+BPF-amp+9GHzAMP(100mW)
送信部:4逓倍器(38GHz帯モジュール)>>シングルビームダイオード
受信部:4逓倍器(38GHz帯モジュール)>>アンチパラレルビームダイオード

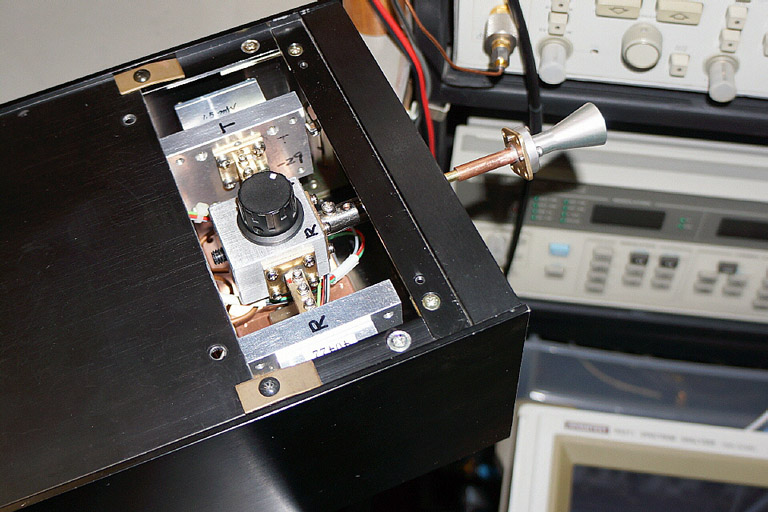

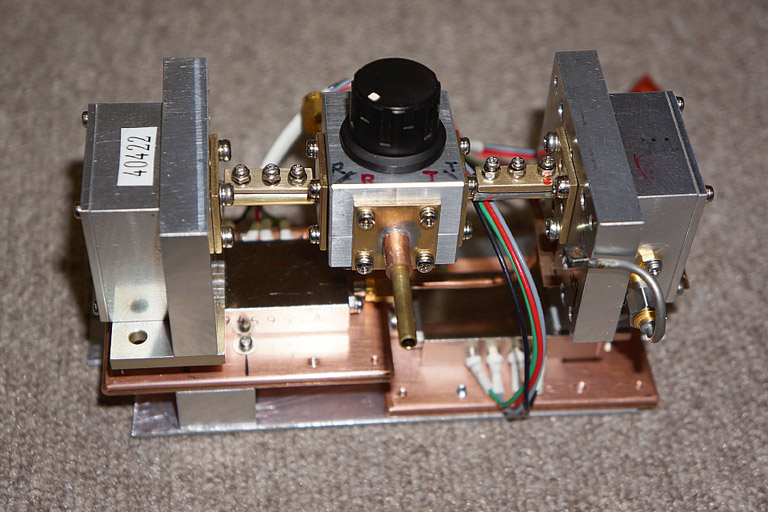

自作導波管切り替え器>>送信OUT:1mW
                                    rgp佐藤

*************************************************************
