24GHz帯トランスバーター変更基板組立 　 de JA0RGP Jul/12/2010

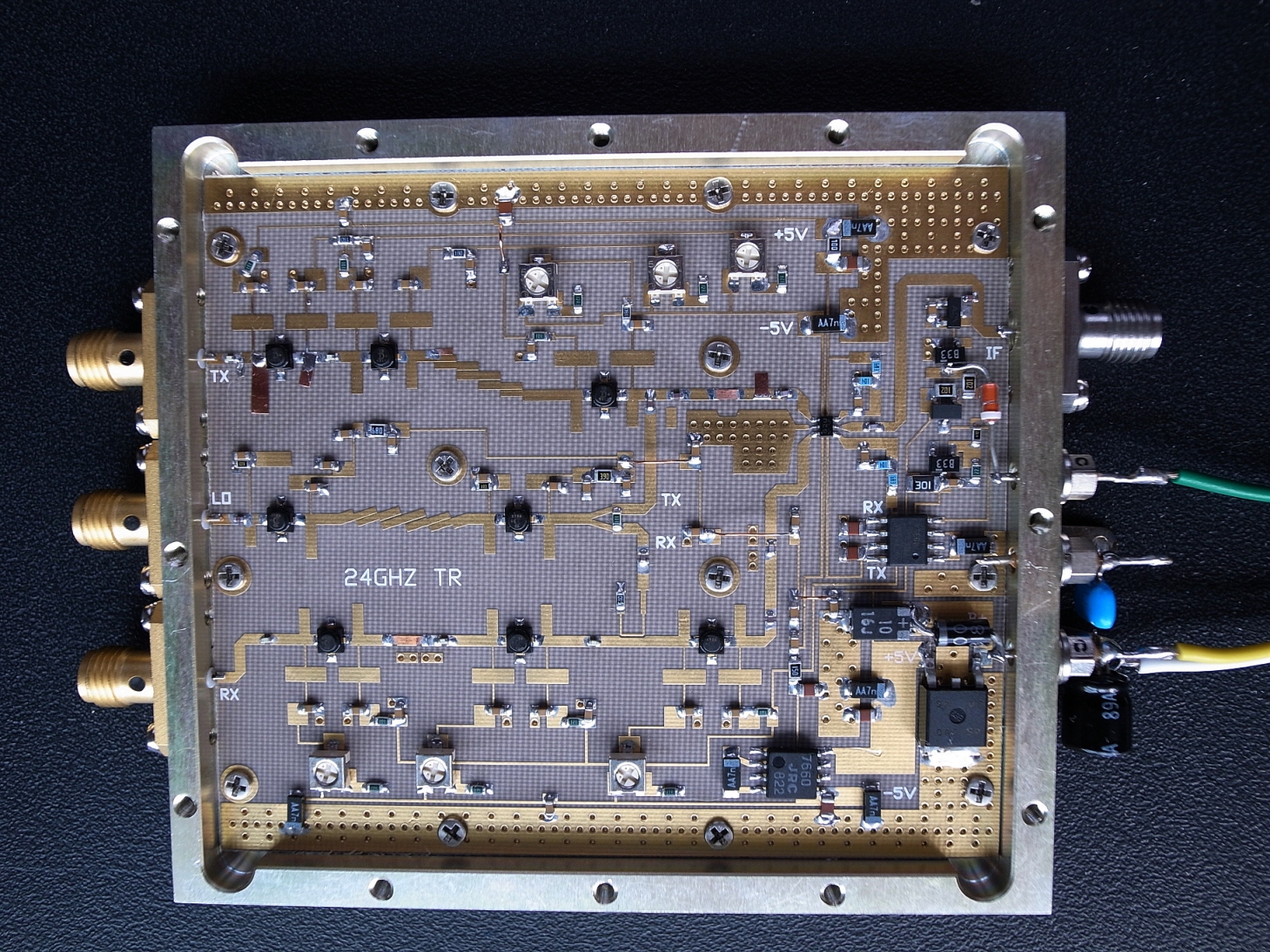

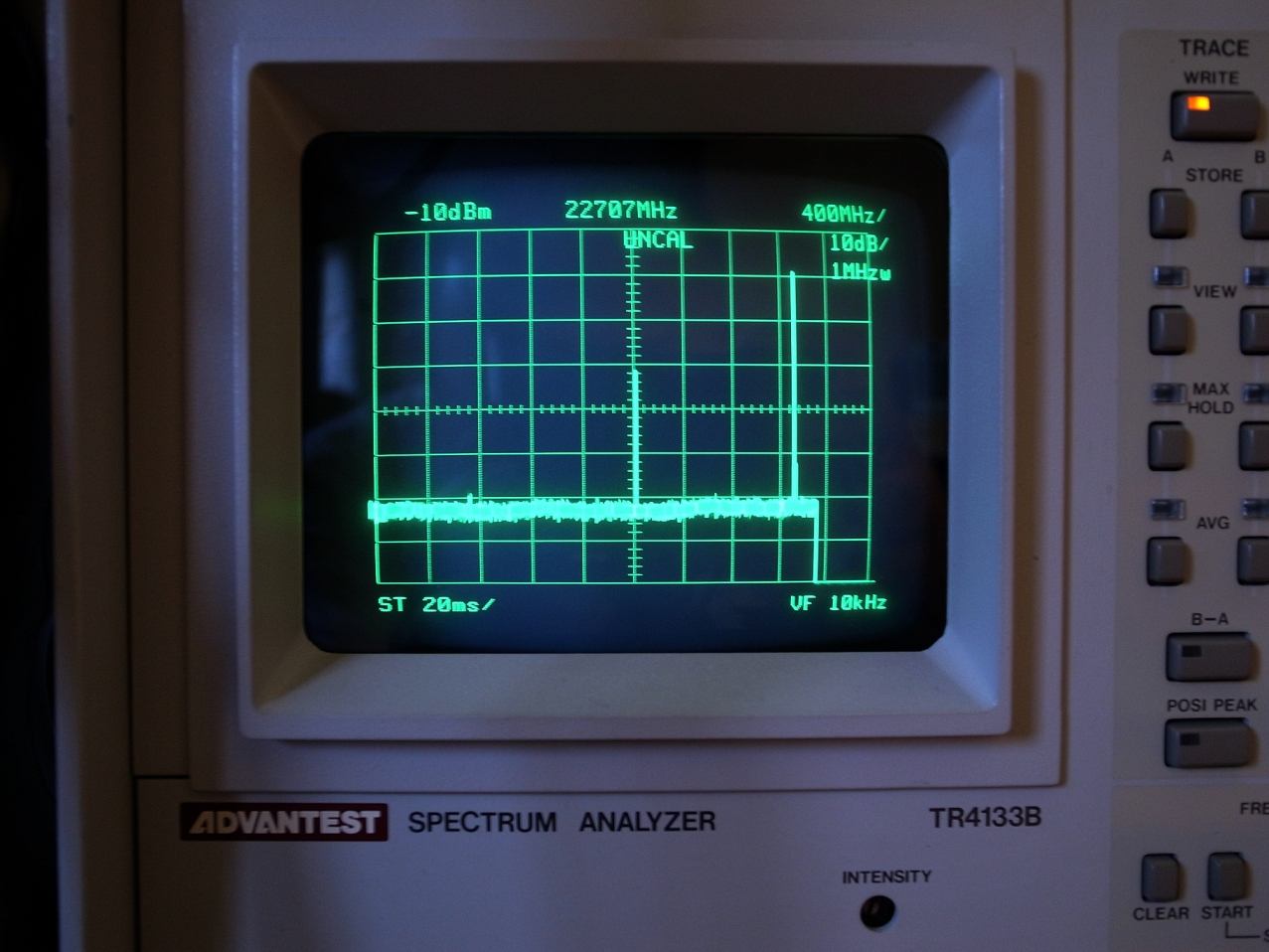

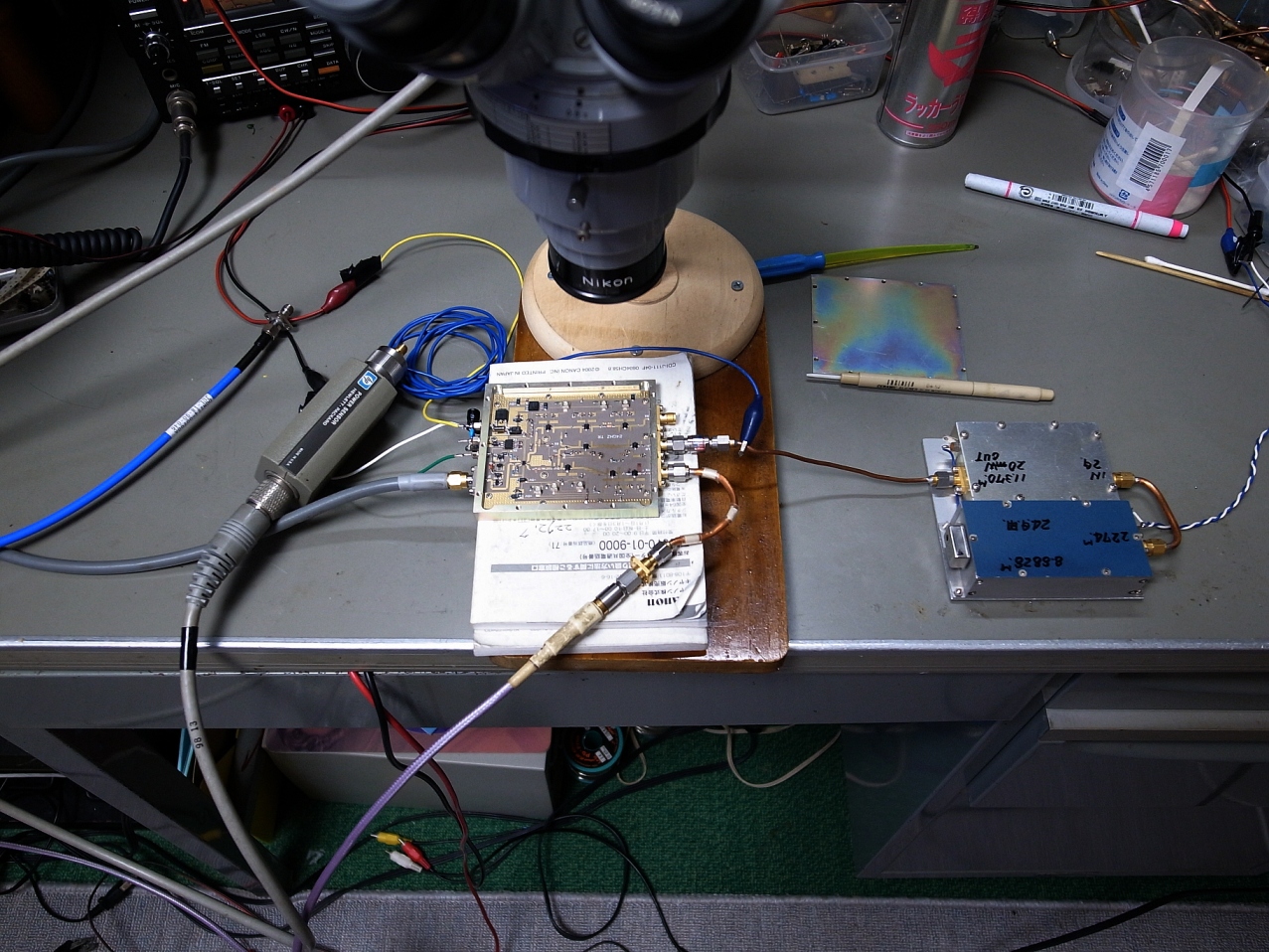

***************************************************************************** 24GHz帯トランスバーター変更基板組立(写真付き）　2010年7月12日　JA0RGP 24GHz帯 T／Rの写真送ります。 自作LO（ドレーク改）は20ｍW出るので3ｄBアッテネタ−を入れてテスト。 （Lo:11.370GHz：+10dBm） IF(1.2G)入力も10ｍWで　24GHｚ出力も10ｍW以上。 （送信系スタブ調整箇所：TX終段FET2箇所とTX部IF注入1箇所） 今回の基板はフイルタ−の構成変更により、調整は容易だがBPF特性は少し劣る（-25ｄBc)、 しかし、1W　AMP（EMM5832VU)をとりつけると−40ｄBｃは確保できます。 受信性能　F3で-100ｄBｍは確保出来ました。 （受信系スタブ調整箇所：なし） 必要に応じてLNAをいれたら？  JA0RGP  さとう　　　　 ********************************************************************
