皆さんこんにちは

 JR3JZM　上島です。先日23-50GHｚ逓倍器の情報をお送り致しましたが安価なバージョンで
広帯域アンプとしても使用出来るものを今回御紹介させて頂きます。
広帯域用ですので入出力コネクタが2.4mmタイプです。通常のSMAは残念ながら勘合致しません。

（SMAとの勘合は変換コネクタが必要ですが周波数が高いので2.4mmが良いです）

23-50GHｚの3逓倍器として使用する場合はWR28、WR22等の同軸⇒導波管変換器を取り付け
強力な基本波成分をカットします。（自作可です）

周波数特性は先日御紹介させて頂いたものよりかなりフラットですのでスカラーネットアナと
組み合わせてもOKです。

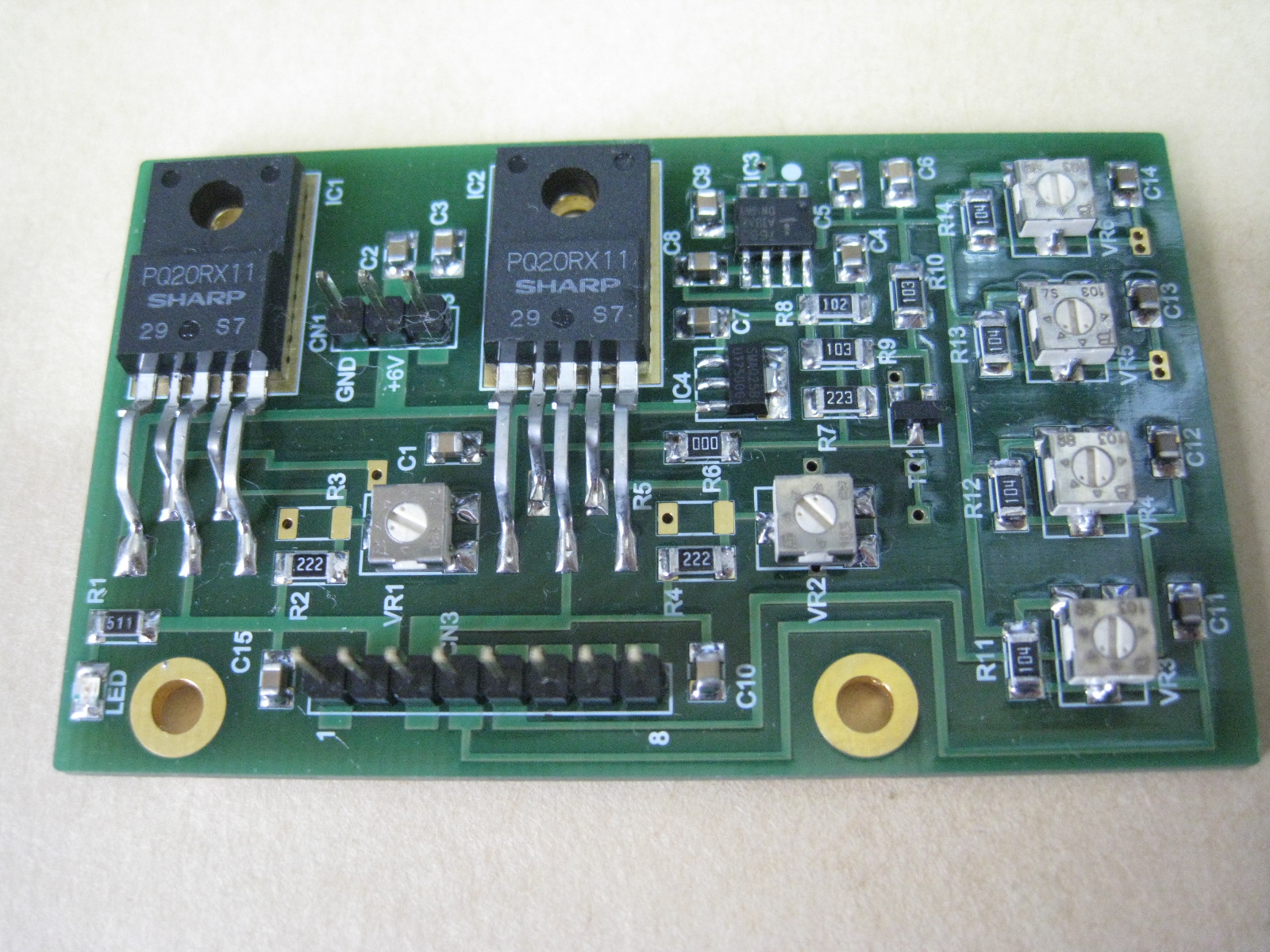

◆FET電源基板を製作しました。（基板サイズ70×42mm）添付写真参照

　マイクロ波FETアンプ等ではドレイン電圧印加前にゲート電圧の印加が必要ですが
　製作するのは結構面倒です。
　今回47GHｚパワーアンプ用に基板を製作しましたので御希望の方は基板のみ実費で
　お配りする事が出来ます。

　使用部品は特殊なものは無く通信販売（秋月等）で入手できます。

　・ゲート用4回路（0〜-2.5V）78L2.5を78L06に交換すると-6Vも可

　・ドレイン用+3V〜+10V程度でVRで設定可　電流1.0A×2回路（各々電圧設定可）

　・動作確認用LED表示回路付き

　※昨年の全国マイクロウエーブミーティングで御紹介しました回路と同等です。

興味のある方は直接私にお問い合わせ頂くと色々と御案内致します。

JR3JZM　上島範生　兵庫県西宮市
