23-40GHzおよび30-50GHz広帯域3逓倍の製作(上島) de JR3JZM Jun/29/2019

皆さんこんにちは!!

JR3JZM上島です。西新潟クラブのメールリストに入れていただきましたので
今後ともよろしくお願いします。

今回23-40GHzと33-50GHzの広帯域で使用出来る3逓倍器2種類を製作しました。

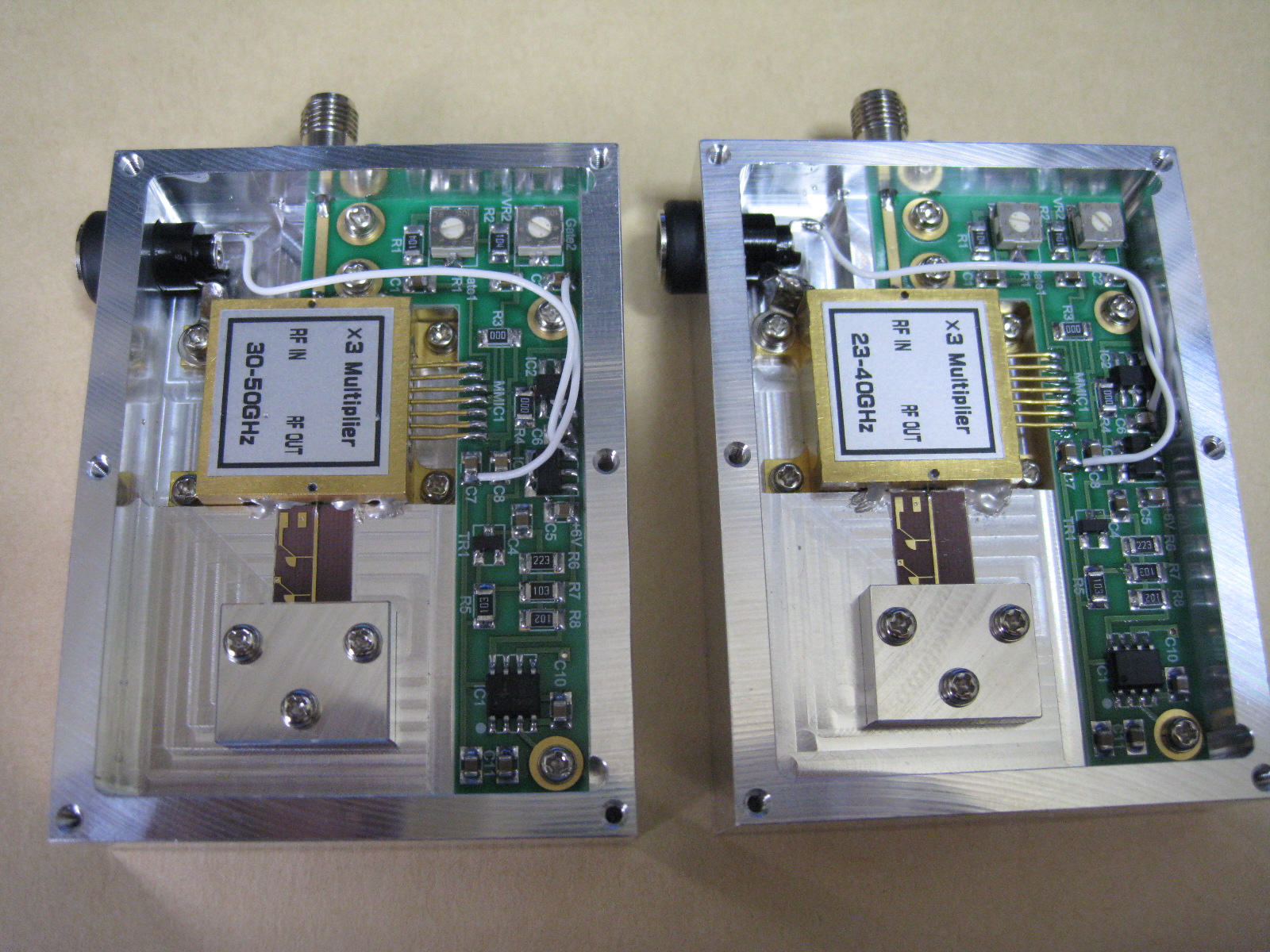

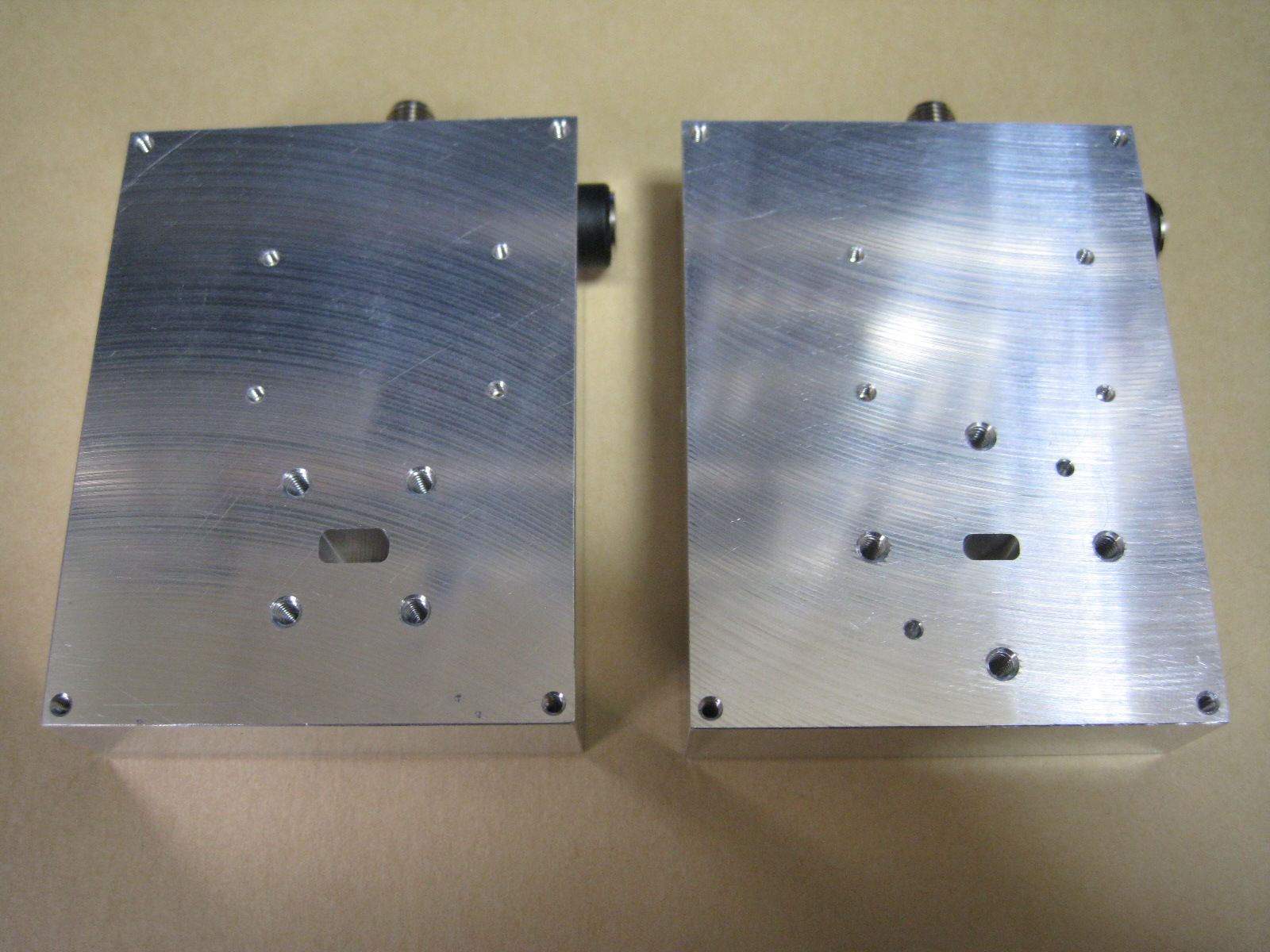

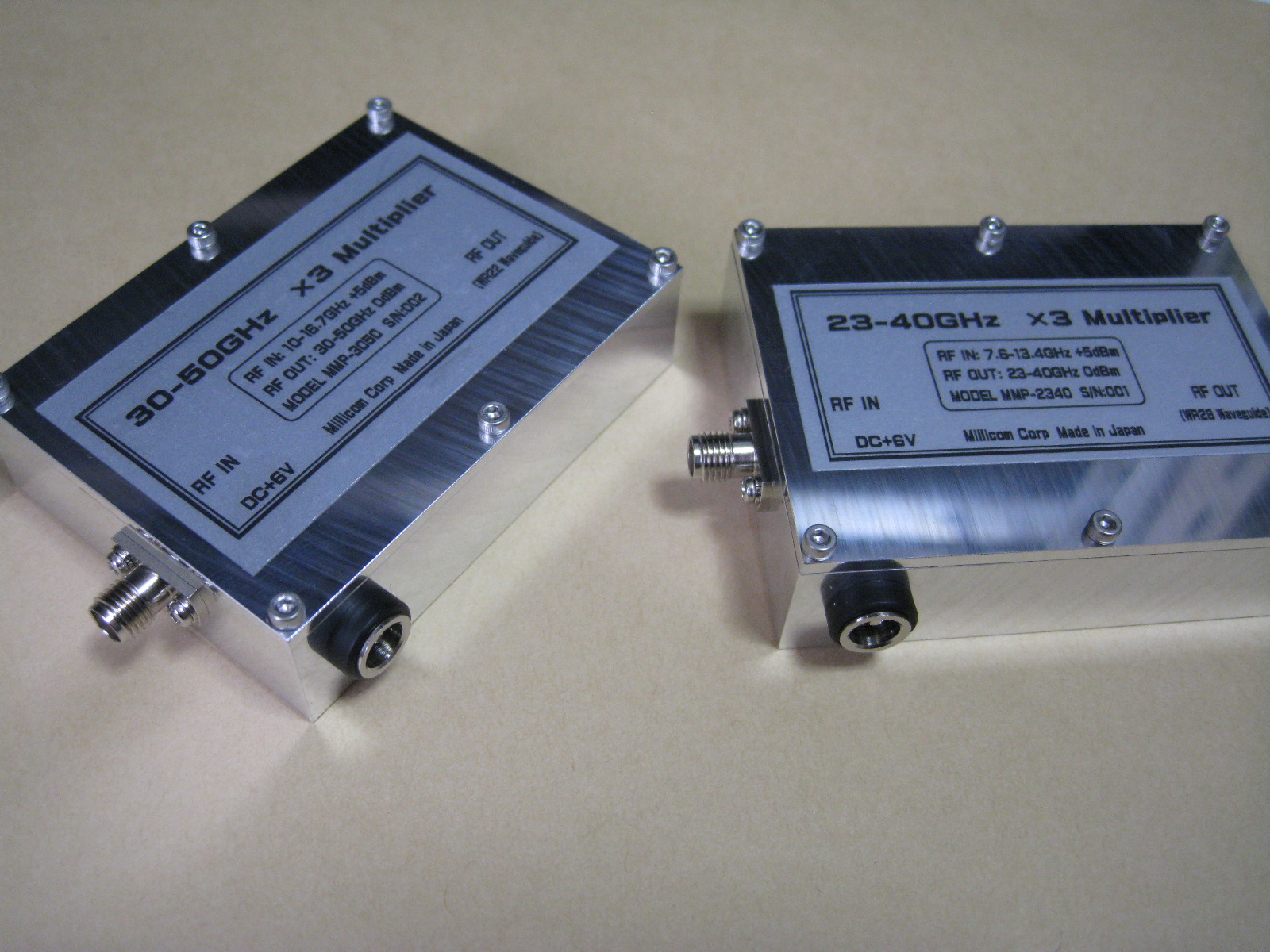

添付写真をご覧ください。

入力1/3周波数+5+8dBmで出力約0dBmが出力されます。
18GHzまでのSGしか無い
方でも23GHz〜50GHzまで出力0dBm±4dB程度が得られますので
スポットSGは勿論、
スカラーネットアナと組み合わせてBPF特性等も測定出来ます。
HP8350B等 ×3倍モード表示機能があるSGでは出力周波数直読が出来ます。

電源は+6V0.5AACアダプターを差し込むだけです。出力はWR28およびWR22導波管です。
基本波の2倍スプリアスは周波数を上限近くにした時、下限周波数
の所に-15-20B程度で出ます。
スカラーネットアナで測定した出力周波数特性図を添付します。

話は変りますが今、77GHzの送受信コンバーターを設計中です。
導波管SW
大変なので送受信を一体化しPIN SWで切り替えを行います。

送信は6逓倍+12dBm+20dBmタイプあり)、受信はLNA+ミキサー構成で各々単品は成功していますが
一体化した際のPINSWが今後の課題です。

次回の全国ミーティングで御紹介させて頂く予定です。

JR3JZM 上島範生 兵庫県西宮市

23-40GHz 3multi-2

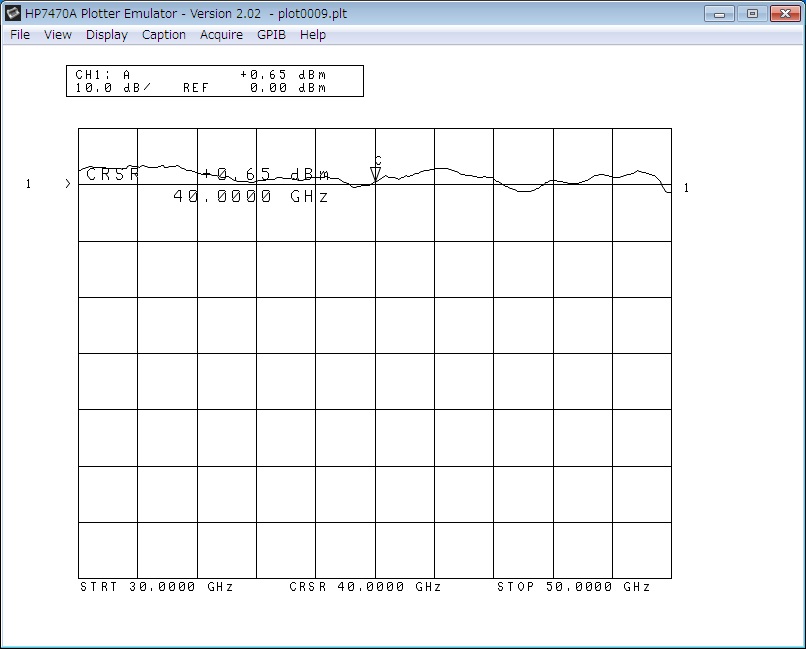

30-50GHz 3multi-2

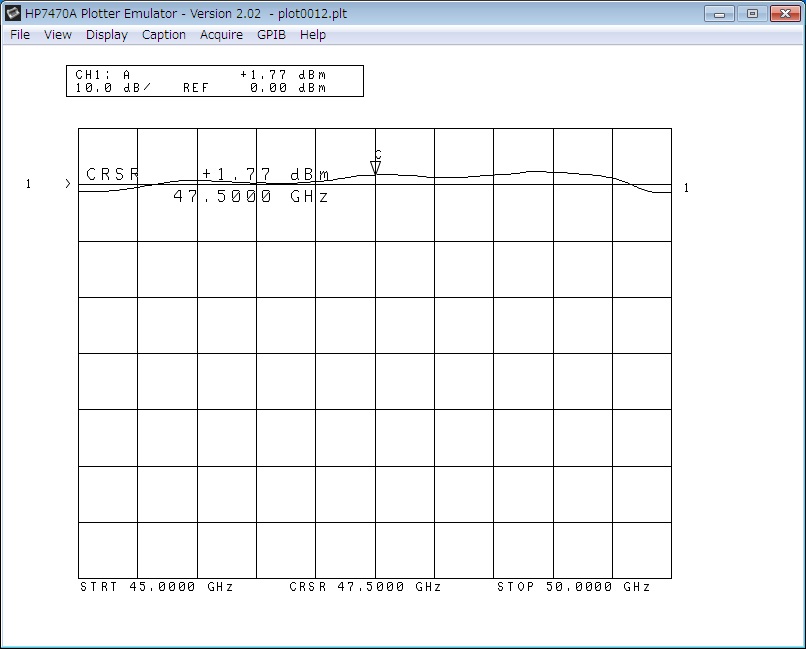

30-50GHz (45-50GHz)
3multi-1
