10GHz帯 パワーアンプ(RFMA7185-S1) JR1FCM 2015年11月5日
「マイクロウェーブ プログレス レポート 2014」記載の

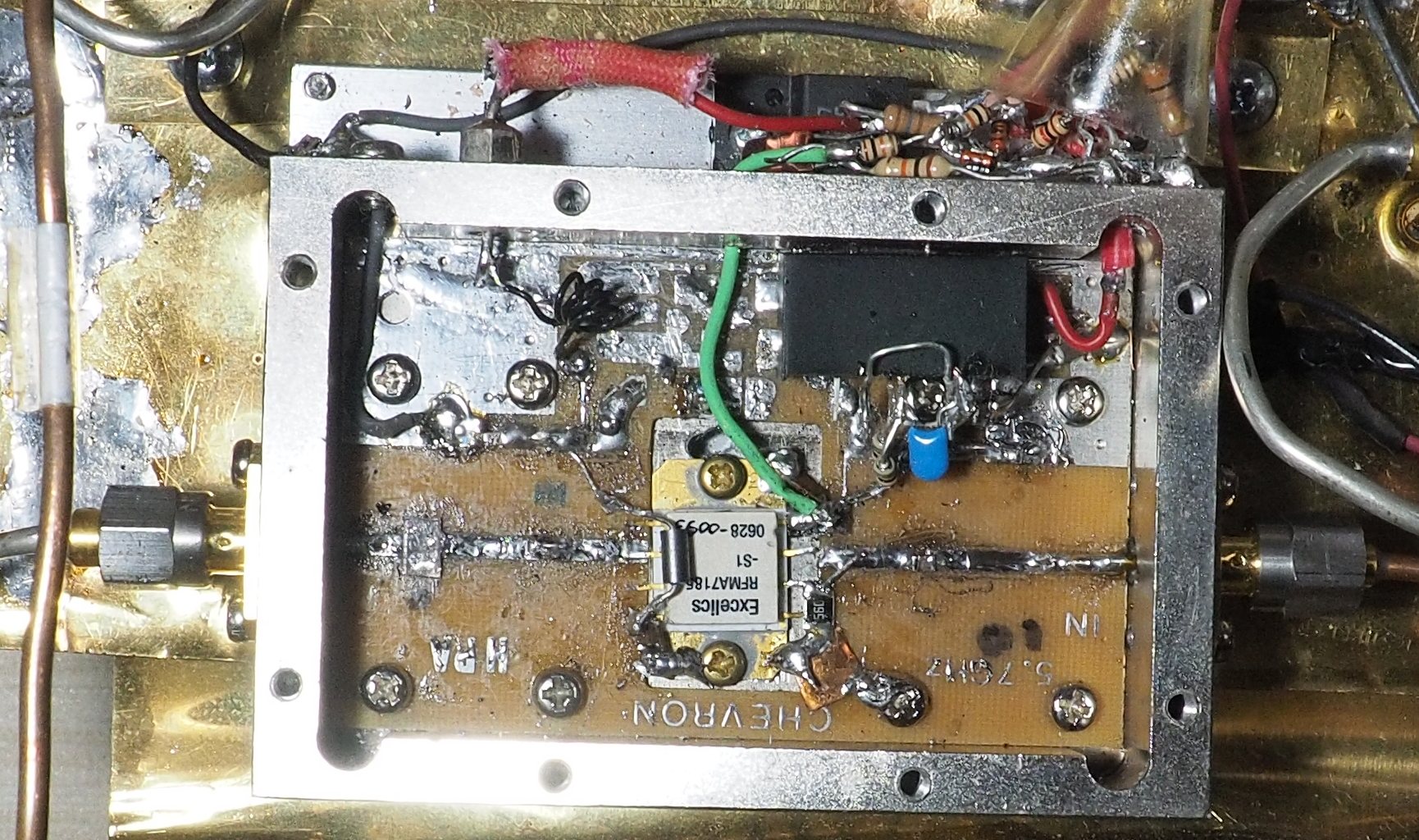

「10GHz帯 1W Power アンプ(MMIC:RFMA7185-S1)の記事を見てHPA製作しました。

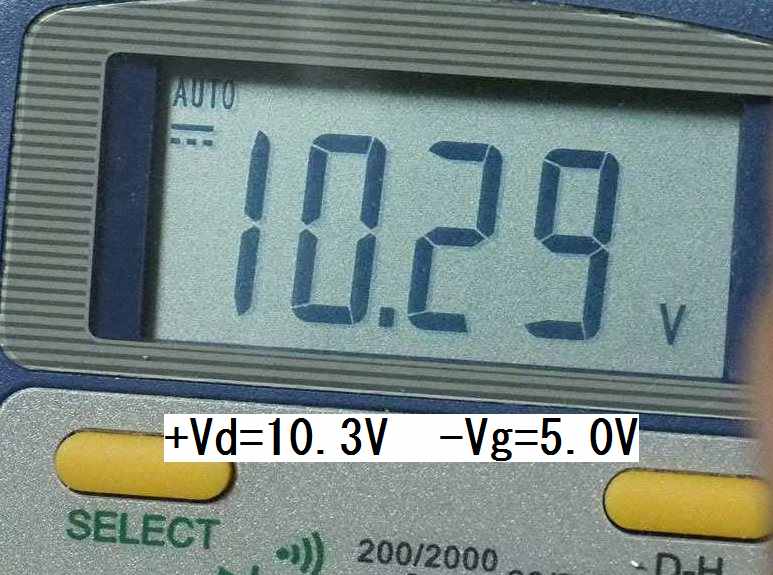

はじめ0.1W~0.3W位でしたが、Vdを8V付近から10.3Vに上げ同時に入出力部をいろいろ工夫して
写真のように1Wをゲットしました。
電圧や入出力50Ωラインのスタブや計測手段などいろいろと対策をやっているうち、

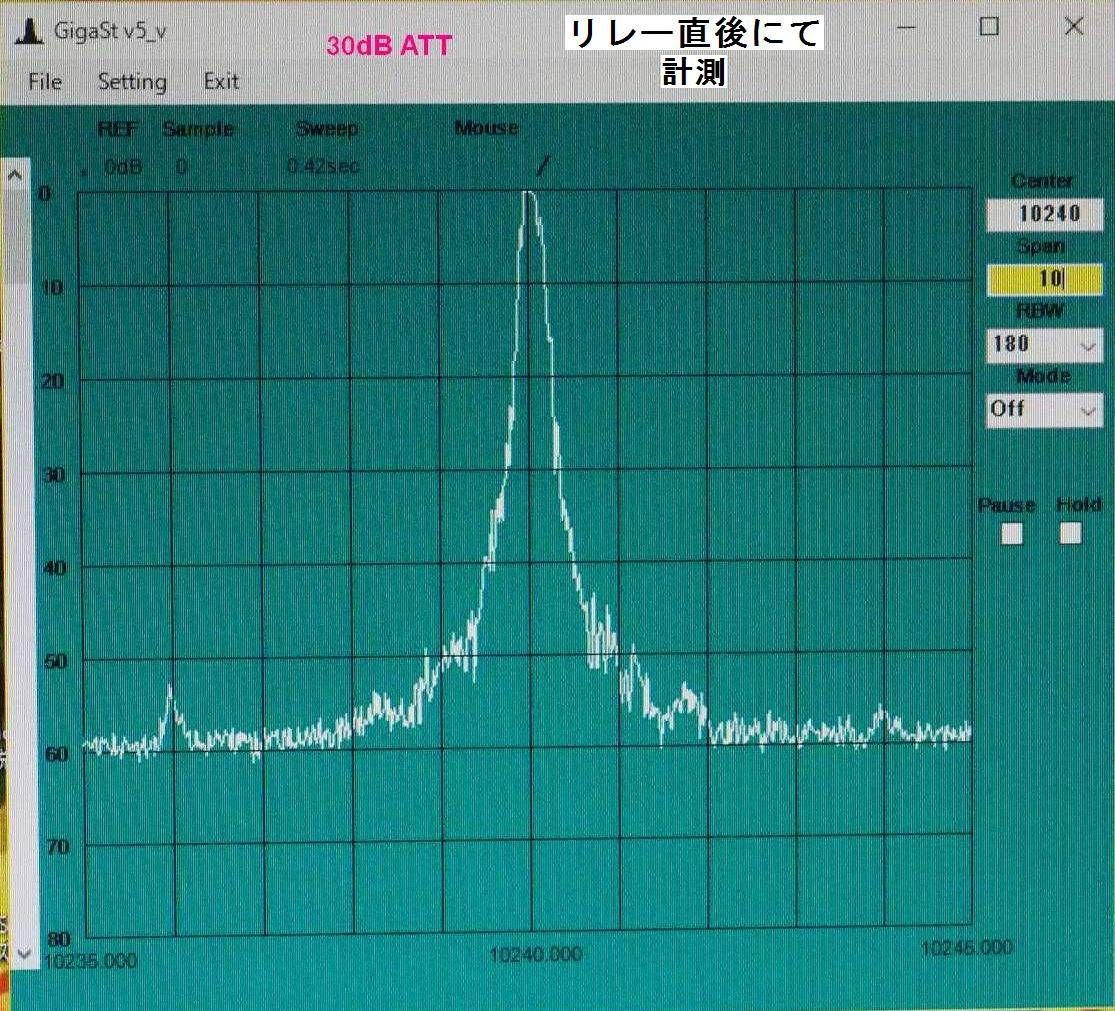

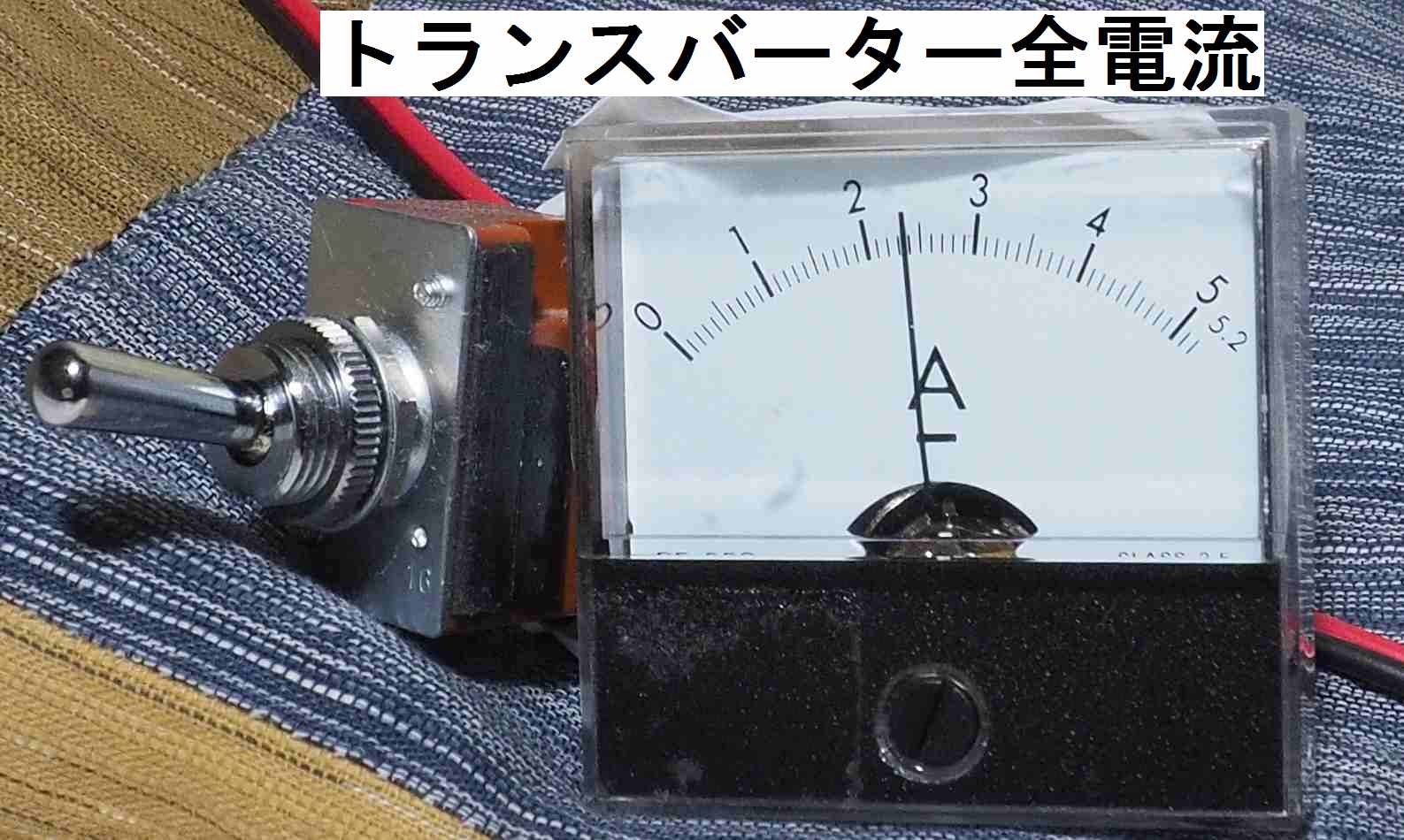

1W前後(計測GigaStスペアナATT30dB入パソコン側状態等で多少ブレあり
)または-0.2dB位弱いくらいの出力を得ることができるように現用基板でもなりましたので、
ご報告します。
酒井 孝一 サカイ タカカズ JR1FCM
***************************************************************
|
|
|
なお計測は11/2机上にて行いました。
(取付けた後ですと結線等で多少変わりました)
またはじめ受信部を改善し感度が上がりまだ1W出ない

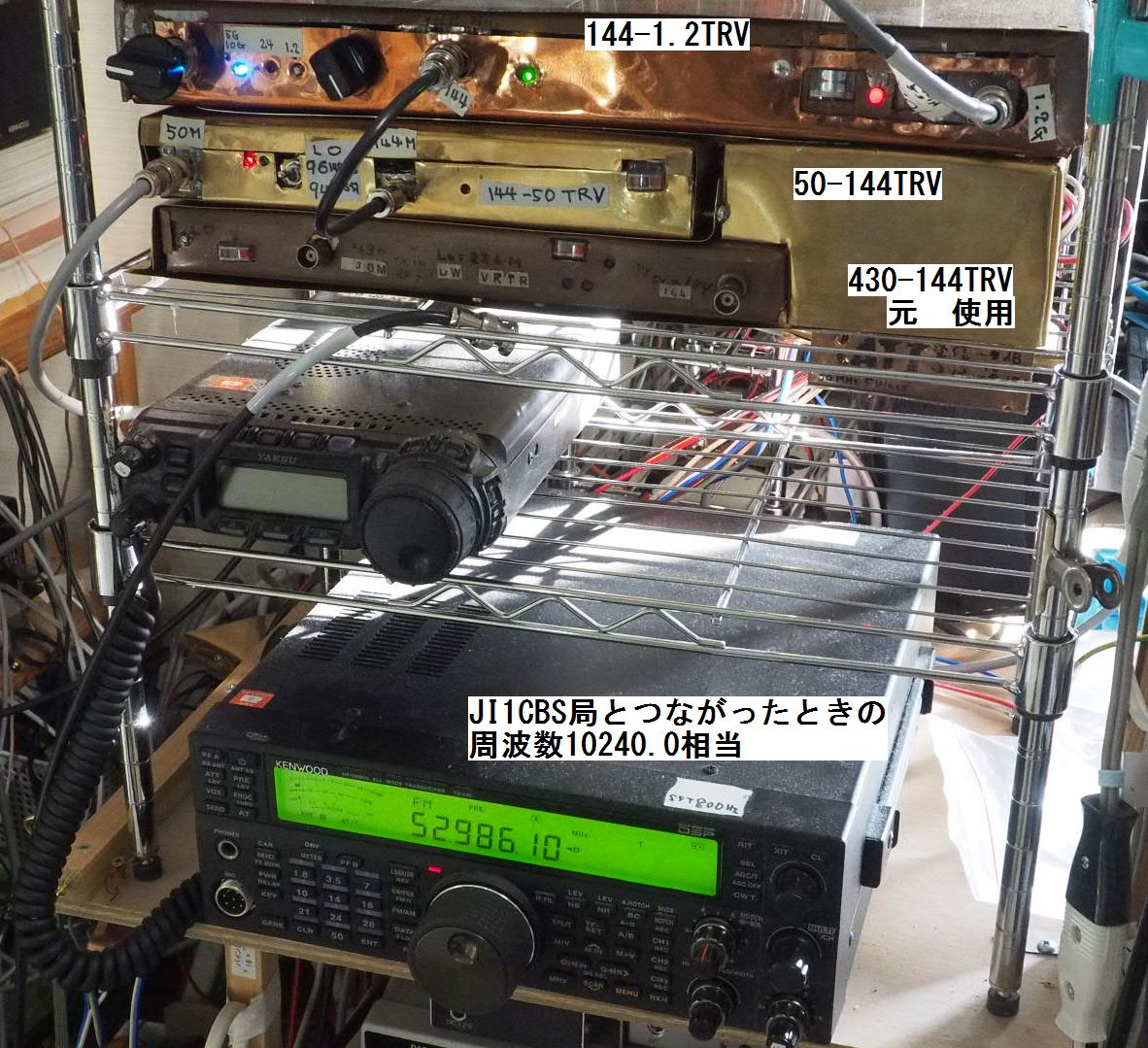

10月23日21時にJI1CBS小林OMと初10GQSOできました。

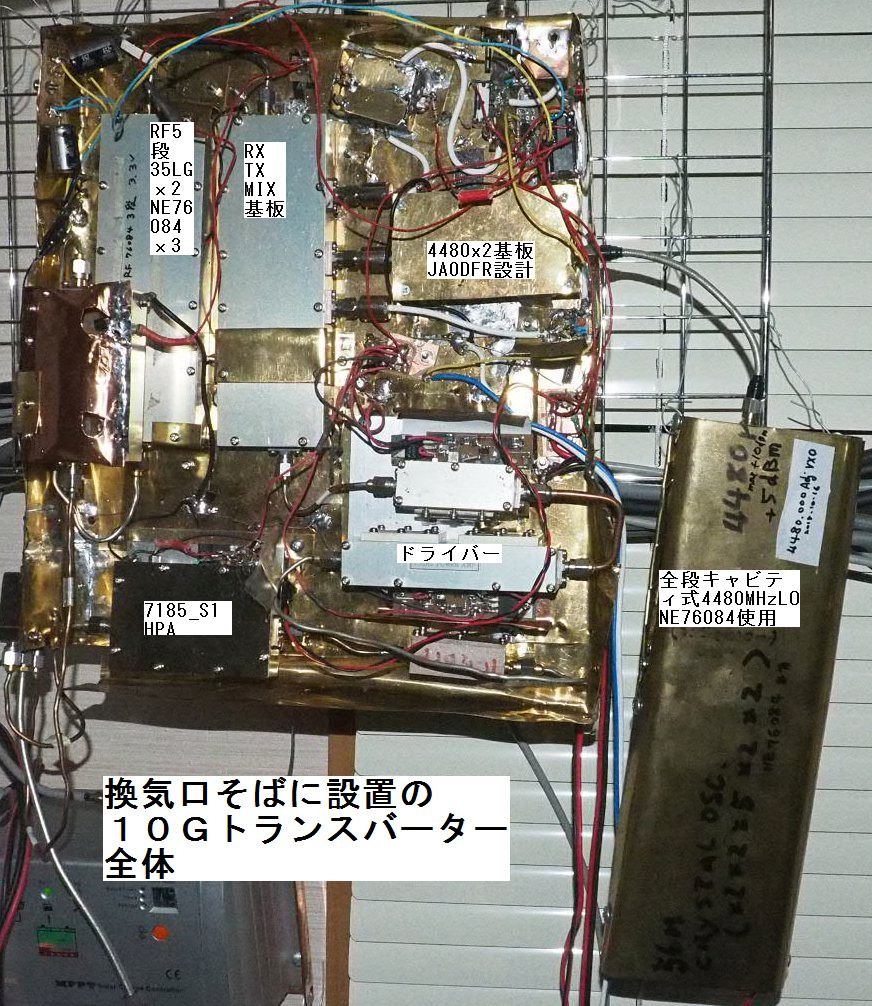

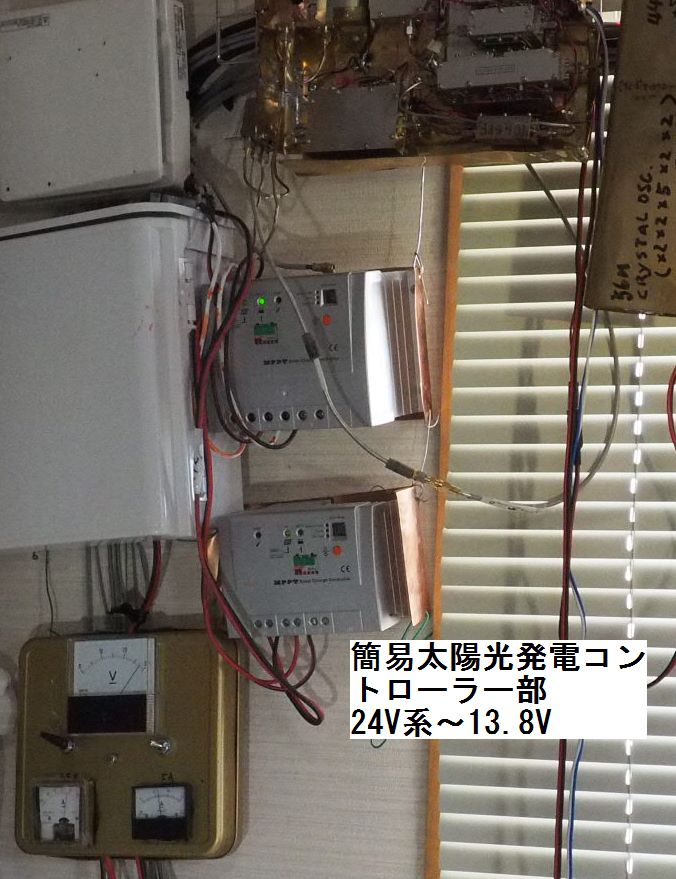

リグは完全同じです。

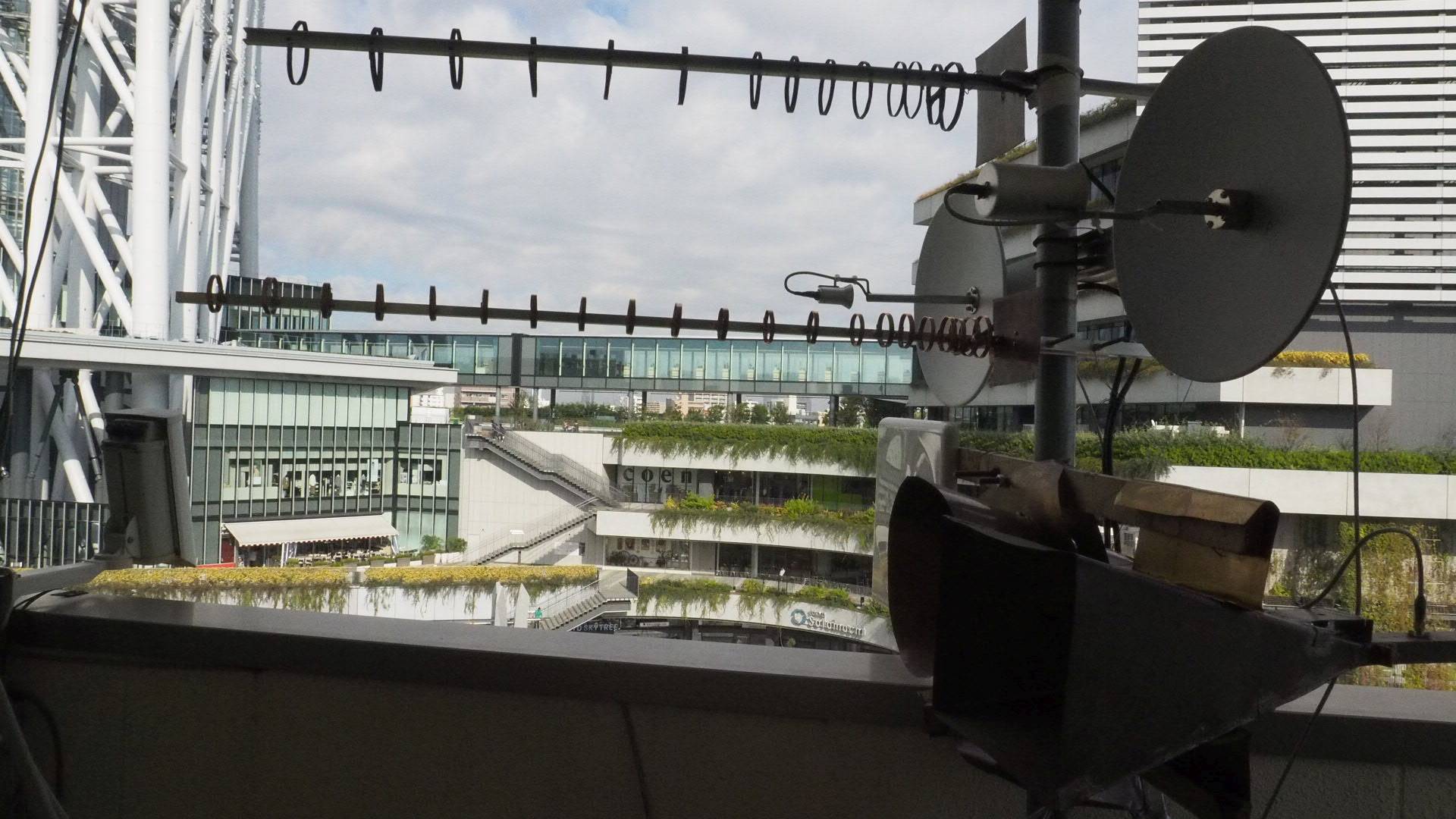

11/1前後は2400のアンテナ改良や
5GのRX部感度向上をやっておりました。
JR1FCM酒井
|
|
|
