10GHz 1W AMP製作 de JL1KPS Apr/07/2016

YQP各位

  ご無沙汰しております。
  JL1KPS 世田谷の岩瀬です。
 過日報告しました大日方OMの10GHzトランスバーターでドライブする1W PAを製作しましたので
結果を報告致します。
 使用セットは、既に浅妻OMが発表された、MMIC:RFMA7185−S1、とVer−1基板です。
 製作は順調でしたが、スタブ調整で少々苦労しましたが基本大きく変わらないので、
再現性の良いセットです。
 添付グラフ特性の通り、まずまず1Wを得られ、5.7GHzでもほぼ十分な特性で、
動作も安定しています。
写真と入出力特性を添付します。
 写真の様に組込み、移動の準備を進めております。
 10GHzで皆様とQSO出来る日を楽しみしております。

尚、JA7KAB高橋OMには材料のほとんどを分けて戴き、
JA7LGC阿部OM、7L1WQG荒井OMより、ご助言を賜り
感謝申し上げます。

        以上

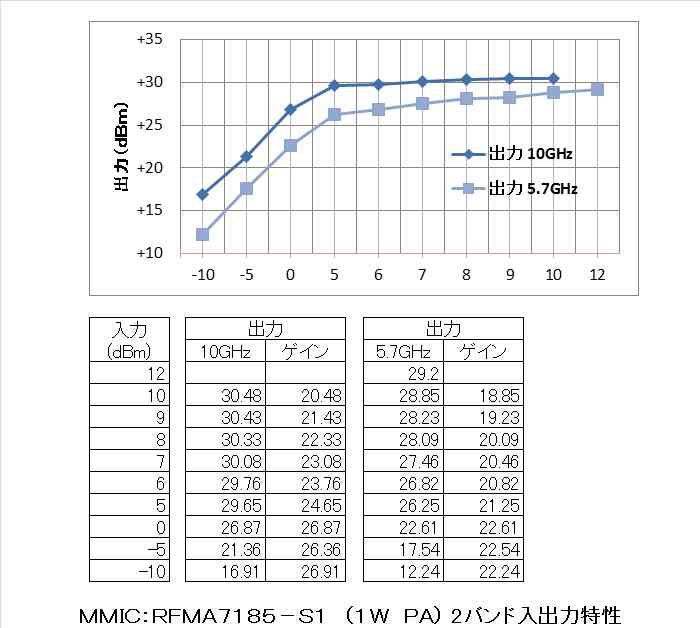

10G 5G 1W AMP特性

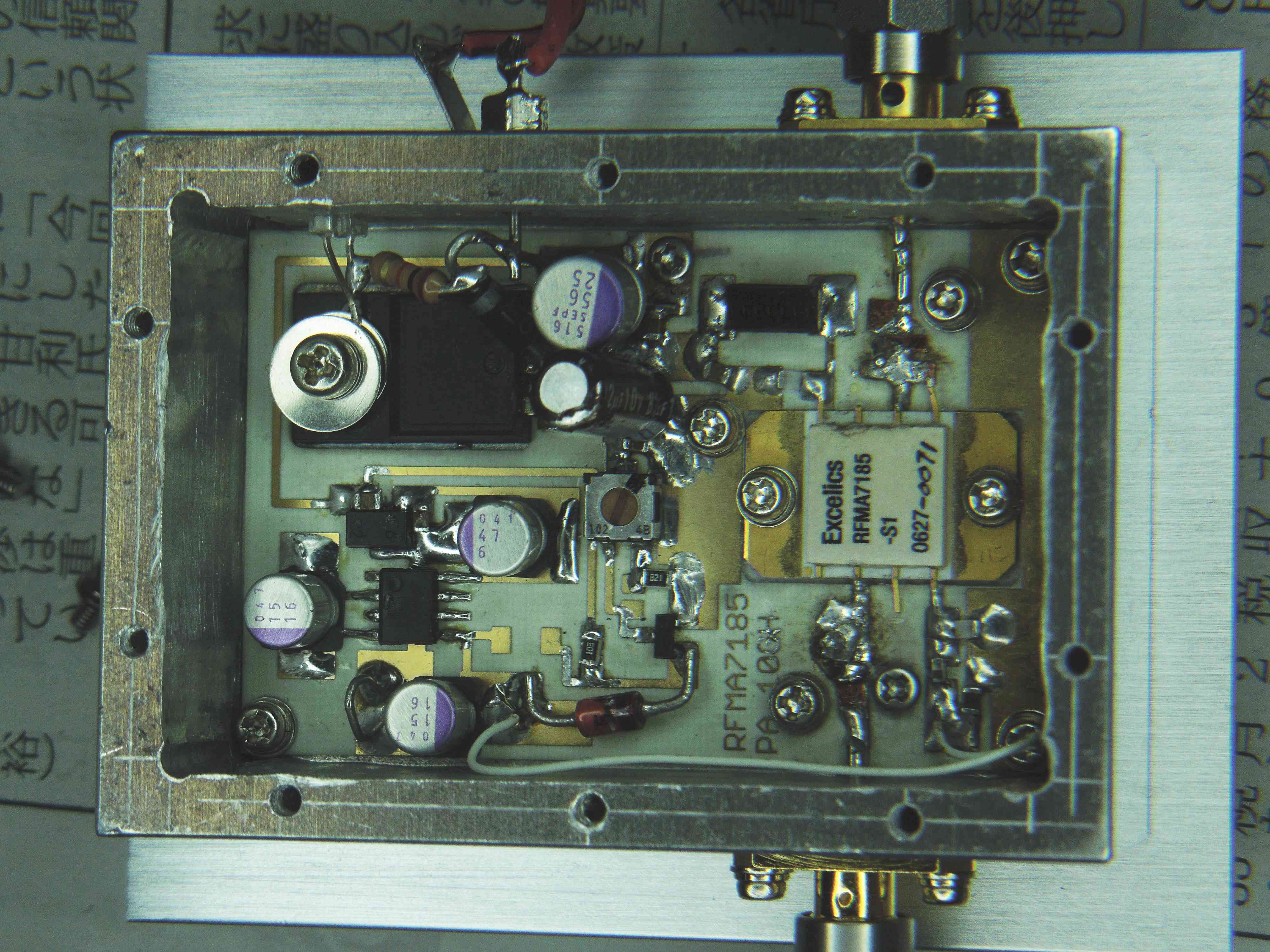

10GHz 1W AMP

移動用に10GHz 1W AMP搭載
