47G TRV水晶発振PLLの改良 de JH1GYE  May/05/2021
高崎市の新井です。

5年ほど前に作って使っていた47GHzのTRV(VCXO直接変調TX)ですが水晶発振のPLLだったので
送信と受信の周波数切り替えにmax4秒ほどかかることがありました。

2年前の刈場坂峠と御亭山移動の金子さん関崎さんとのQSOでは送受切り替え時間がかかると
お断りしていたのを思い出しました。Hi

今回PLL ICをインテジャー125kHz比較からフラクショナル20MHz比較に変えれば良さそうと思って

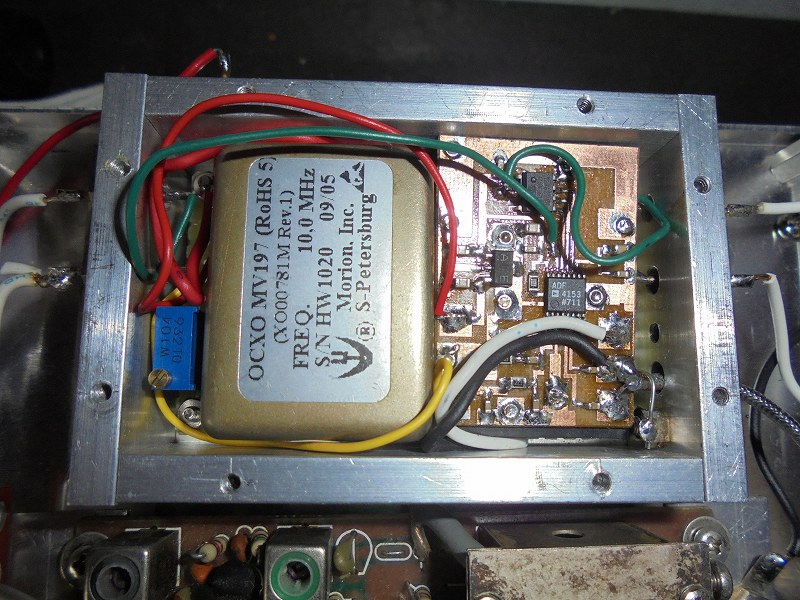

実験をしてみました。ICはMB15E07SL→ADF4153に交換です。

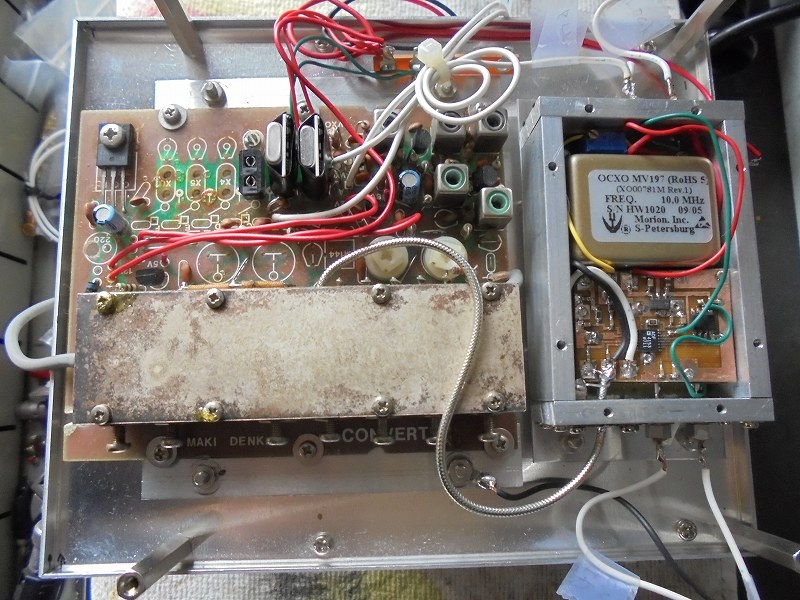

実験の結果max4sec→0.5secとなりましたのでいままでのケースに入るように無理やり詰め込みました。
また近々47GHz移動運用したいと思いますので各局よろしくお願いいたします。


_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/
   高崎市
      新井 泉(JH1GYE)
http://araikowako.web.fc2.com/
_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/
