ADF5355 6CHプリセットPLL de JH1GYE  May/18/2019
高崎市の新井です。

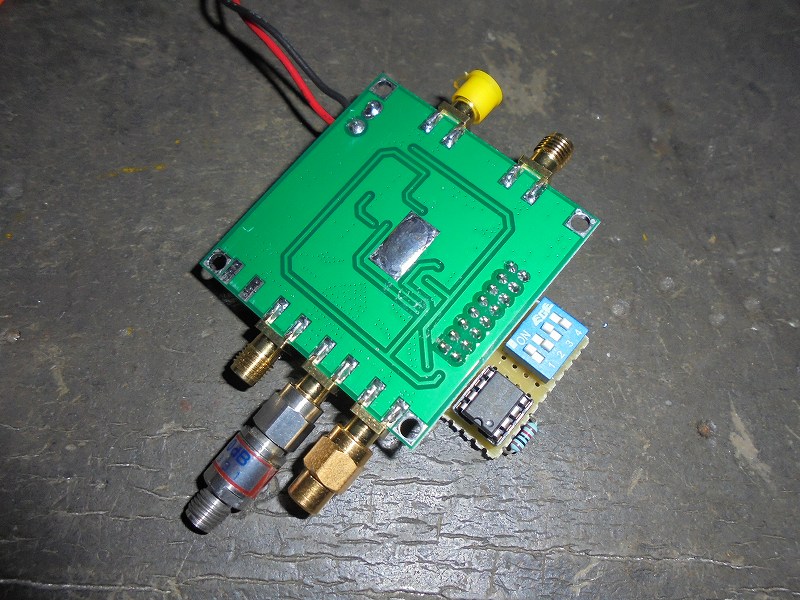

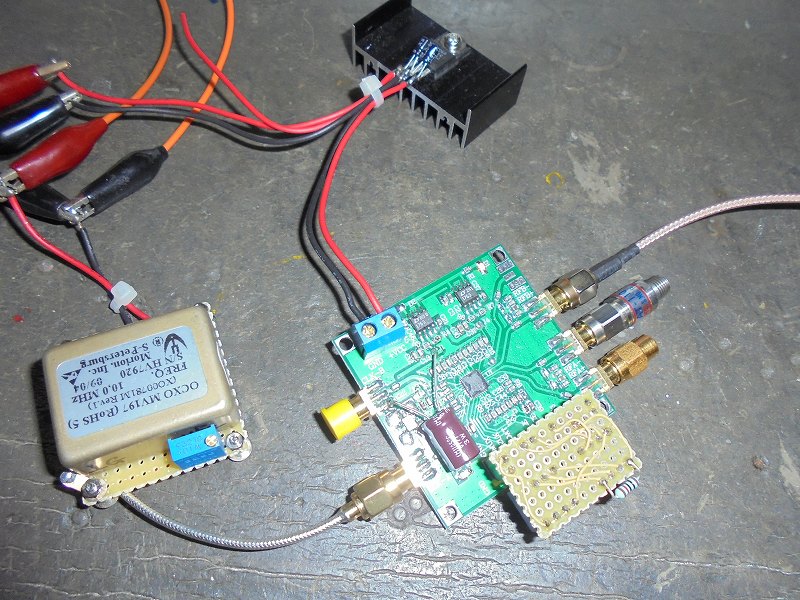

ローカル局にも頼まれていたのですが機器組み込み用のADF5355 6CHプリセットPLLを
作ってみました。

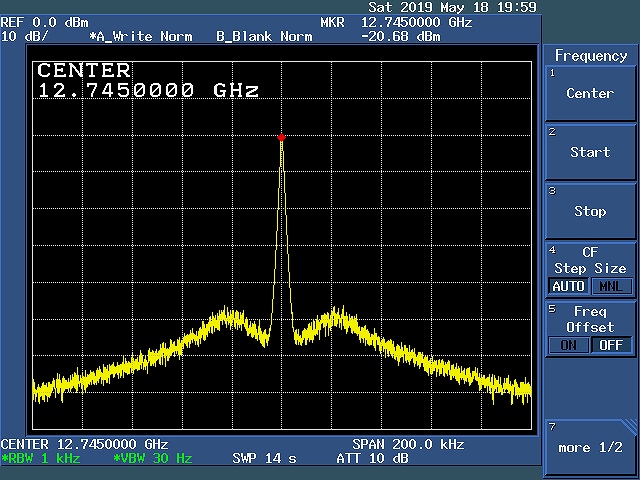

オリジナルの中華PLLはそのまま使うとC/Nがひどいので今回は比較周波数=20MHz用に
ループフィルターを変えて5V電源部にもLow ESRの1000uFを追加することで
75MHz比較のぴるるPLL832と同じまでは行きませんがかなりC/Nが改善しました。

中華PLLは緑色と黒色基板がありますがADF4350と同様やはり黒色基板はスプリアスが
あります。緑色基板では皆無です。

プリセット部にPIC12F629ではわずかにメモリー容量が足りなかったので
PIC12F683にしました。
