77GHzビーコンを自宅に設置 de JH1GYE  Jan/05/2019
高崎市の新井です。

この前は47GHzビーコンを自宅に設置してかなり遊べたので今度はさらに全く無謀なのですが

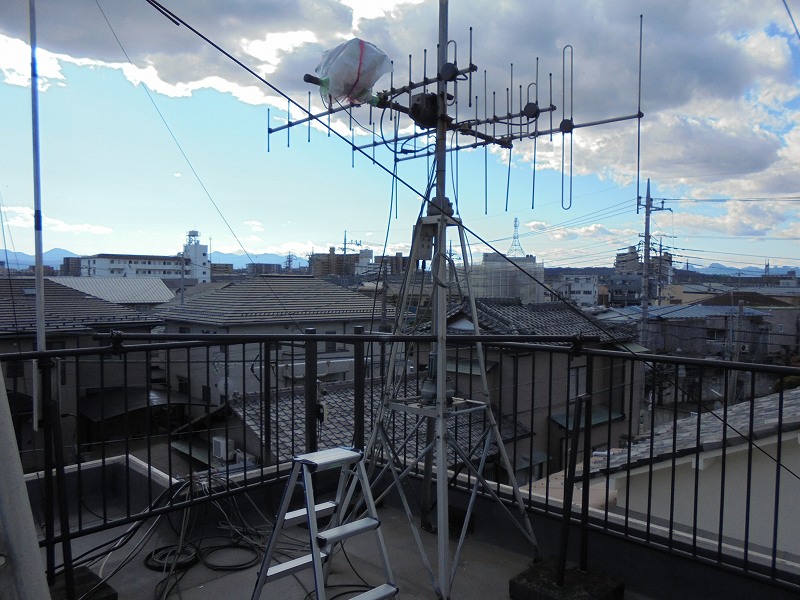

JA0IYBさんの77GHzビーコンを自宅に設置してみました。

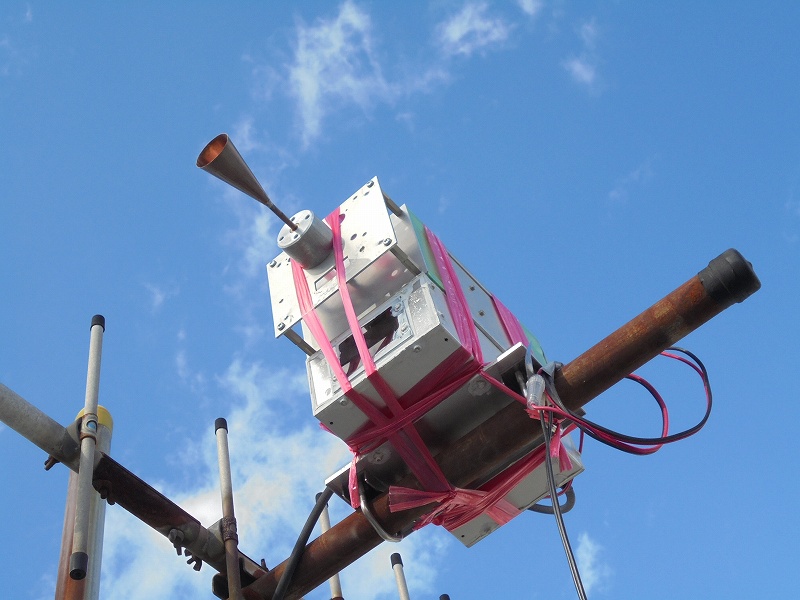

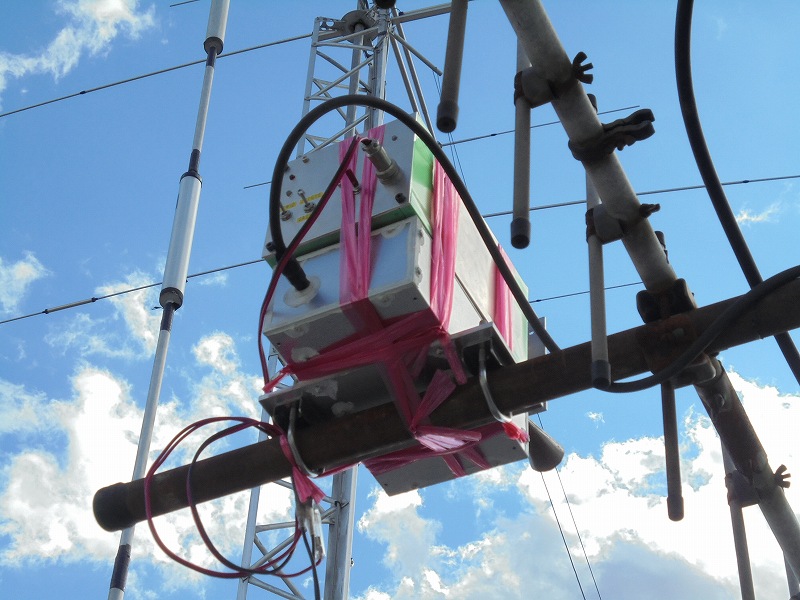

ビーコンはマキ電機の24G LNA改造の逓倍器出力19.4GHzの4逓倍でアンテナは開口35mmの
電磁ホーンというものなので超微弱です。

これをハーモニックミクサーのみの受信機で約13km離れた牛伏山で受信しようというのですから
かなり無理があります。

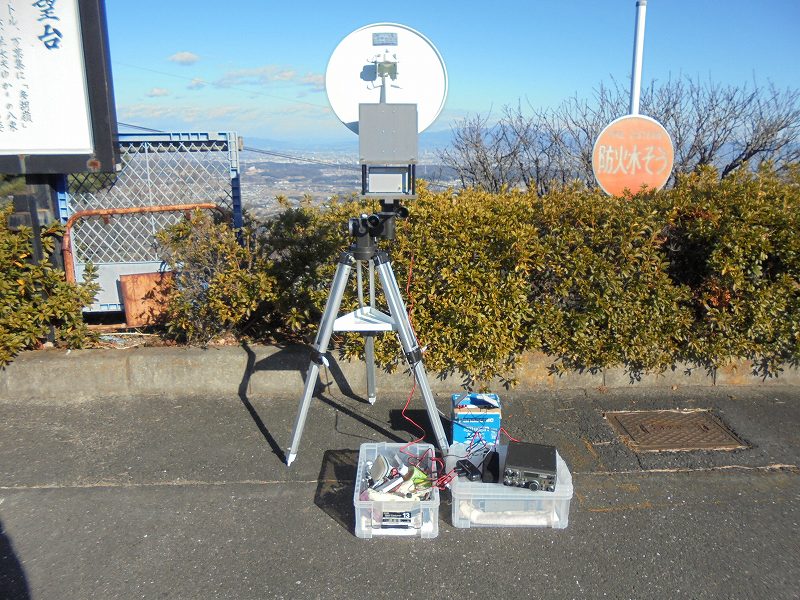

今日、風が吹いてこない午前中に牛伏山に行ってきました。
まず24GHzビーコンでアンテナ方向合わせをしてそのまま77GHz TRVに乗せ換えてみました。
やはり予想通り受信できませんでした。
コンディションでかなり伝搬ロスが変わると聞いていたので双眼鏡で回りの山などを見て30分くらい
時間をつぶしました。

そのあとで前に77Gの放射器の取り付けが悪くエレベーションが若干24Gと違っていたことを
思い出してELのみ微調整してみたところSSBモードでしたがCWIDを確認できました。

びっくりですね。ちょっと証拠になるものは無いのですがJA0IYBさんに連絡し1295.20MHzで
受信トーンをマイクで送って聞いてもらいました。

まあ全くマージンはありませんがとにかく受信できたことは新年早々ラッキーでした。

_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/
   高崎市
      新井 泉(JH1GYE)
http://araikowako.web.fc2.com/
_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/
