高崎市の新井です。

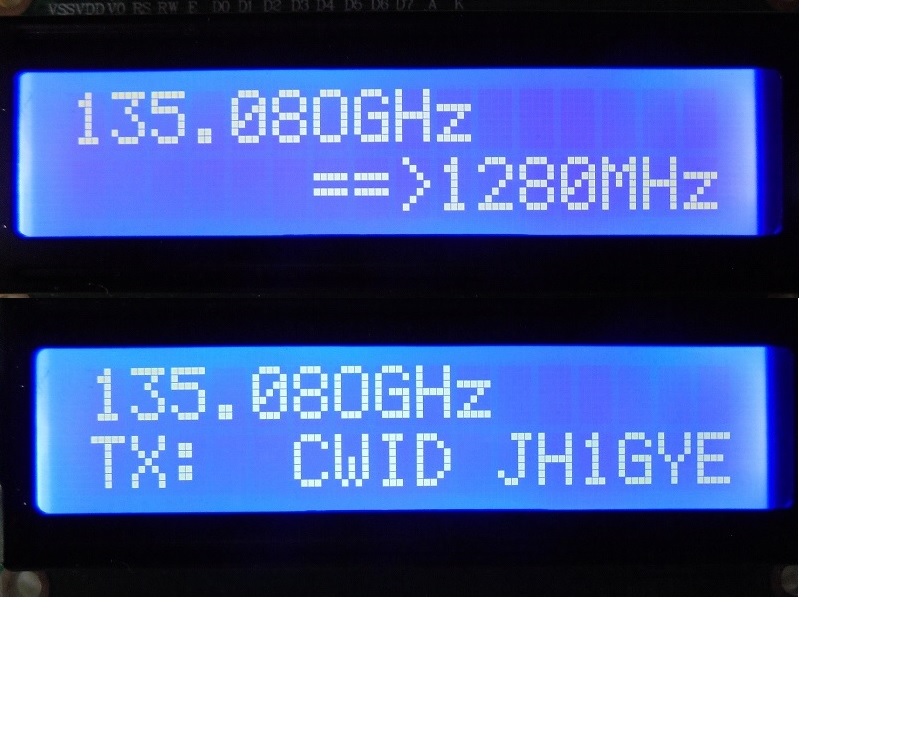

マイクロのTRV/ビーコン装置などを作ったときにいろいろのモードを
区別するのにLEDランプを使ったりしますが送信/受信、周波数、
マイク/ビーコンなど文字で表示させると便利かと思って汎用の
表示器を作ってみました。
最近発見したのですがeBayでは1602タイプのブルーブラックの
液晶表示器が1台180円くらいで売っていますね。今まで秋月の黄緑色の
ものばかり使っていたのですがバックライト電流が130mAも流れるのに
対しブルーブラックのバックライト電流は20mAで明るいです。

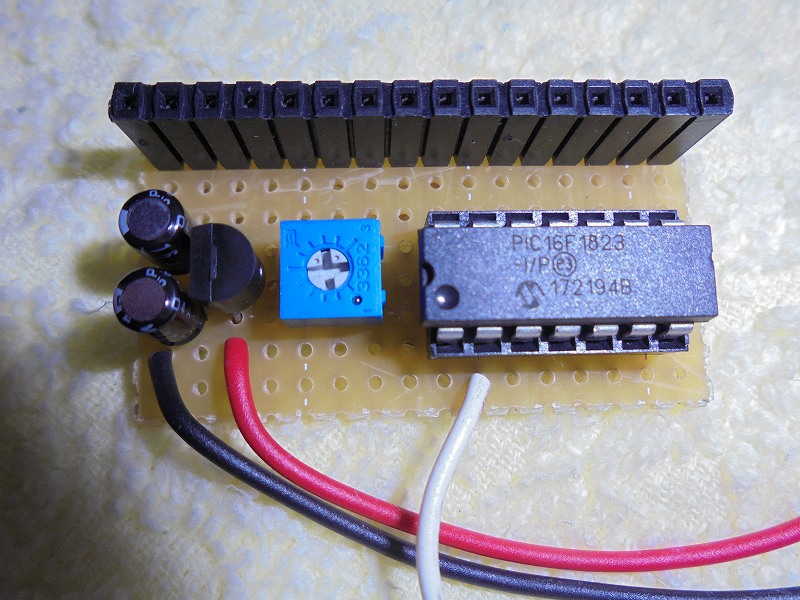

液晶表示器を制御するのに今までPICは18ピンの16F84Aなどを使って
いましたが最近高価になったので今回工夫して安価な14ピンの16F1823を
使ってみました。これでも5ピンが入力切替に使えるので問題ないです。
とりあえず2ピン使って4モード、3ピン使って8モードを考えています。

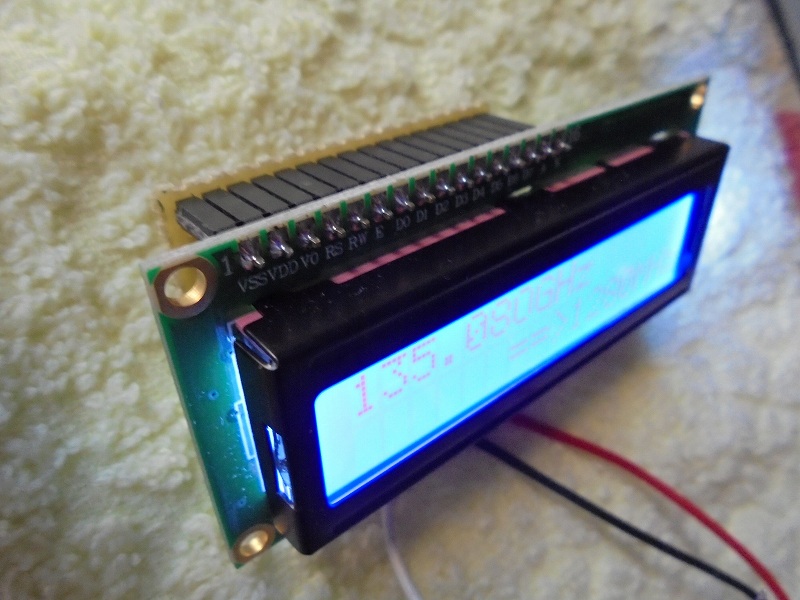

液晶表示器の裏に小さくPICの基板が取り付けられるし表示器もパネルに
ネジ止めしやすいのでFBです。
