77GHz TRV の改良 de JH1GYE  Jun/24/2018
高崎市の新井です。

昨年作成した77GHzトランスバータですがJA0IYB斉藤さん作成のほぼ同じ回路構成のものと
比較して受信感度が悪くゲインも少ないのでその対策が必要でした。

いろいろと調べていたところ中華PLLのLocalの2274MHz=>18.192GHzパスを調査用に
購入していたぴるるに入れ替えたところ感度が改善しました。
結局C/Nが良くないので自分のノイズを受信していてLocalレベルを上げるとノイズレベルが
上がるためノイズが増えないようにLocalレベルを下げて調整していたため感度が悪くゲインも
少なかっただけのようです。

本日、市内牛伏山にてJA0IYB局の77GビーコンをJA0IYB局と一緒に受信比較テストを
行い感度が改善していることを確認しました。(相互間距離約10.7km)

そのあとJA0IYB局に近くの東邦亜鉛藤岡事業所近くに移動してもらいここでは
双方FSでFBにQSOできました。(相互間距離約8.3km)

なお当局の従来の中華PLL Local基板からは出力2系統取り出しているので
普通のぴるる(PLL832E等)では1系統しか出力しかなく容易に交換はできないのですが
(有)電子研にお願いしてコネクタ増設、ファームウエアの小変更をしてもらいました。
このバージョンはPLL832EWとしてお値段500円アップでした。
スペースに全く余裕が無かったのでたすかりました。

_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/
   高崎市
      新井 泉(JH1GYE)
http://araikowako.web.fc2.com/
_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/

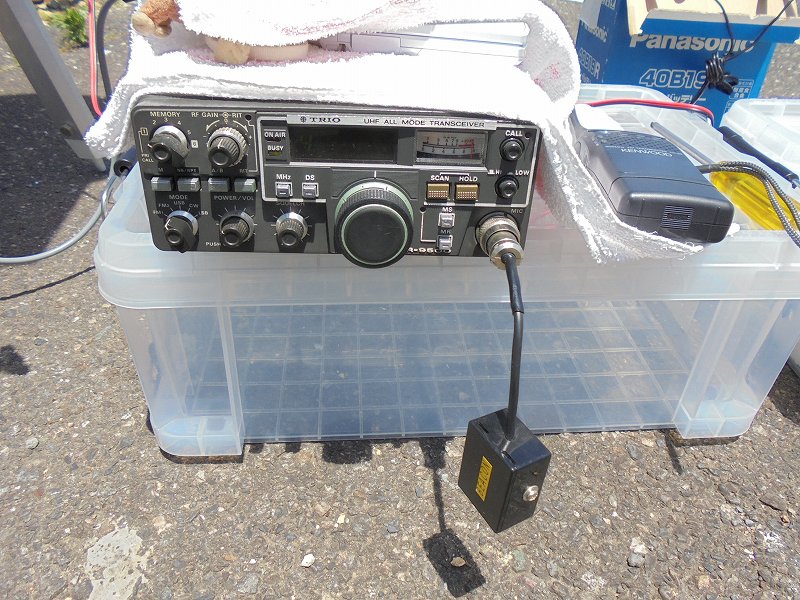

IYB局はFS

左の鉄塔の少し右

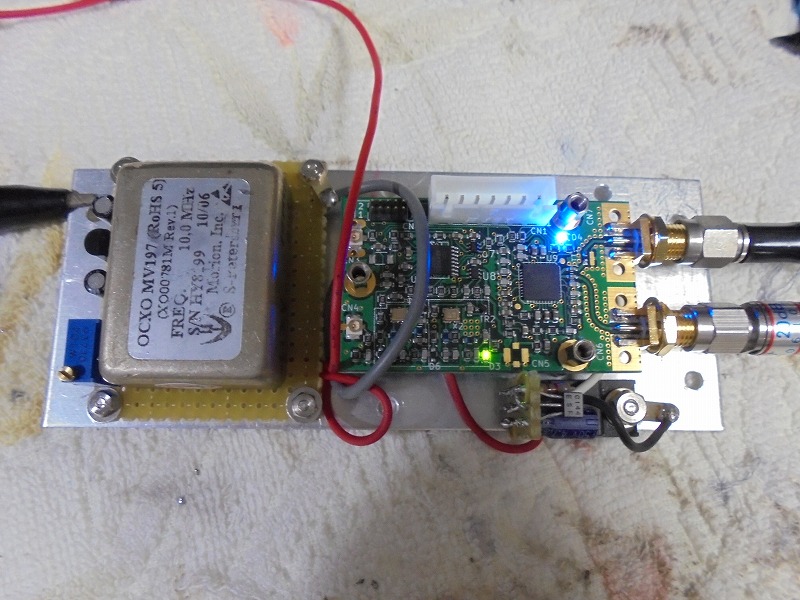

ぴるる832EW

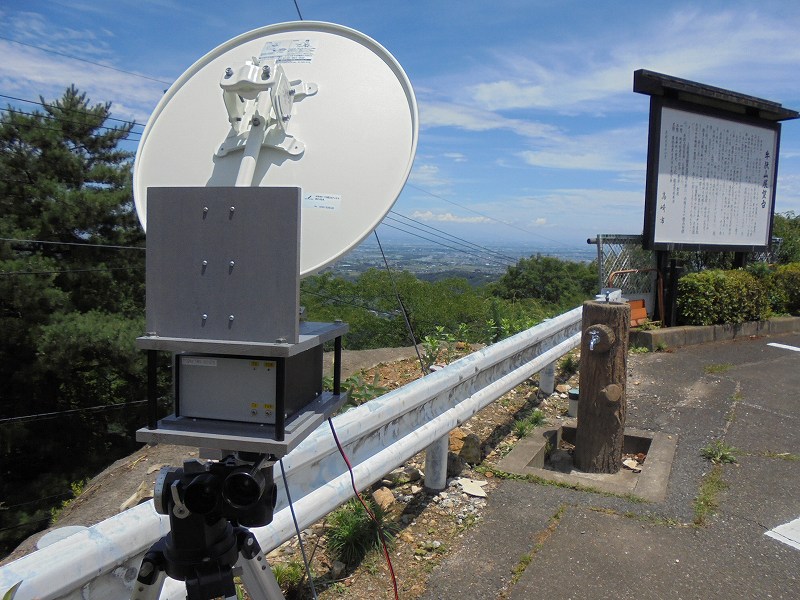

牛伏山でビーコン受信
