高崎市の新井です。
77GHzのアンテナ調整に使うマーカー発振器をJA0IYB局が製作していました。

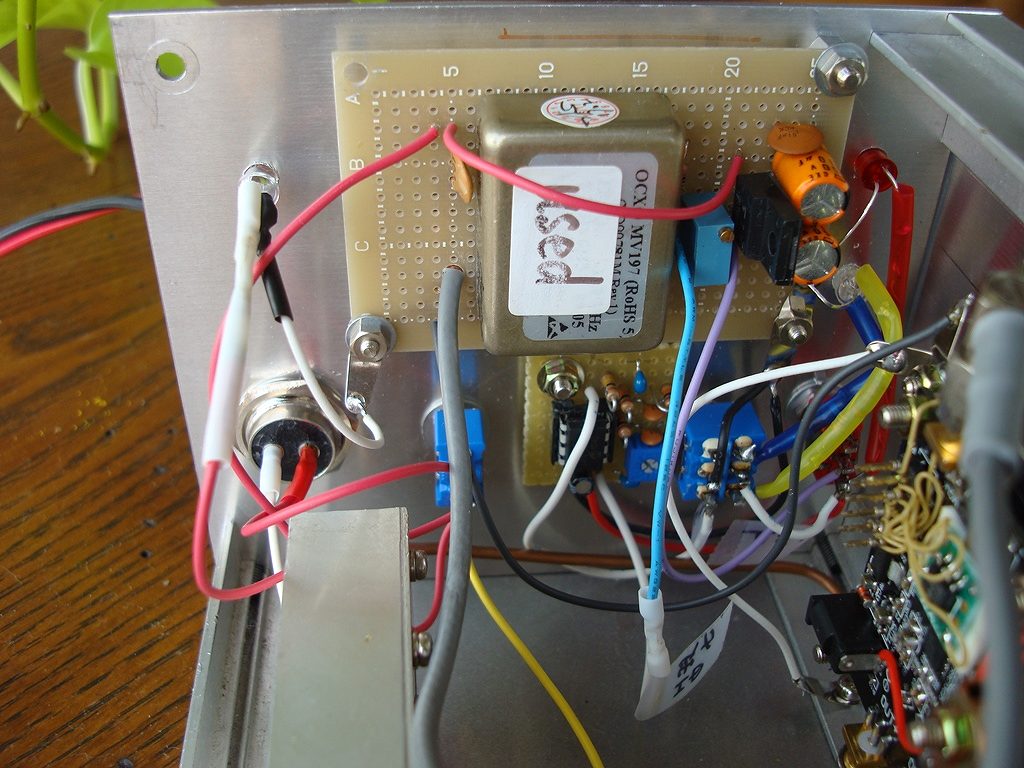

最初は原発振に4.8GHz台ジャンクDROを改造して使っていたのですが10MHz OCXO使用、
PLLがインテジャーNでその後の逓倍数が16ということで比較周波数を625kHzと低くしか
設定できなかったためかC/Nがいまいちでした。

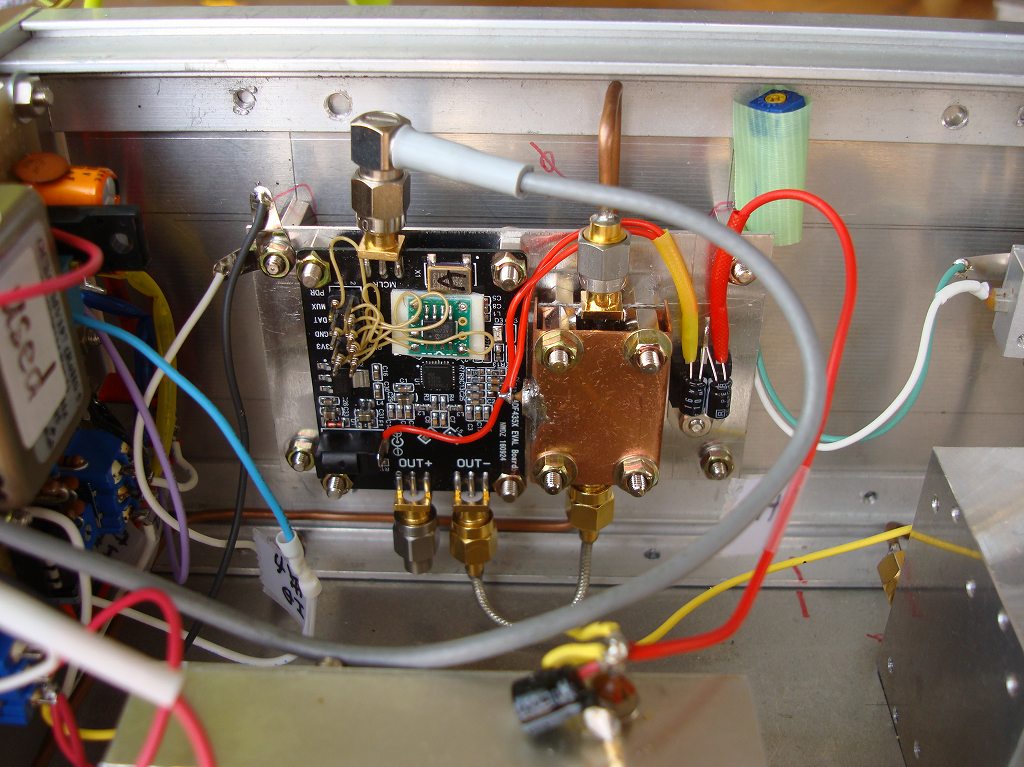

そこでADF4350中華PLL評価基板を使って2.4GHz台を発振させ32逓倍する方法に
変えてみました。PLLはフラクショナルNで比較周波数はReference Doublerを設定し

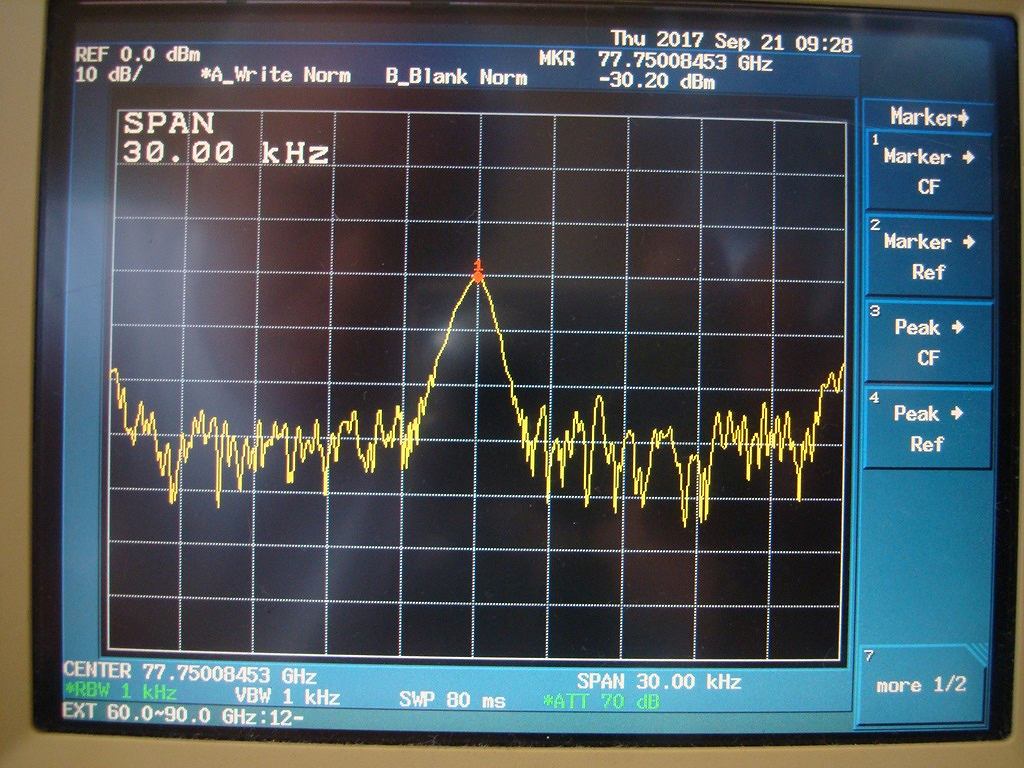

20MHzとしINT=121 MOD=2000 FRAC=969としました。メインの77.75GHzジャストには
できませんでしたがC/N優先で80kHz upとしました。フラクショナルNのスプリアスが少し
ありますね。
トーンがきれいになったのでキャリアだけのマーカーよりCWIDでFM変調をかけられるように
機能追加しマーカーからビーコンに進化しました。メッセージ切り替え付きです。Hi
最終の4逓倍器はJA3CVF局製作でビームリード・シングルダイオードMA4E2037を
使っています。パワーはかなり出ていそうですが今のところ値は不明です。

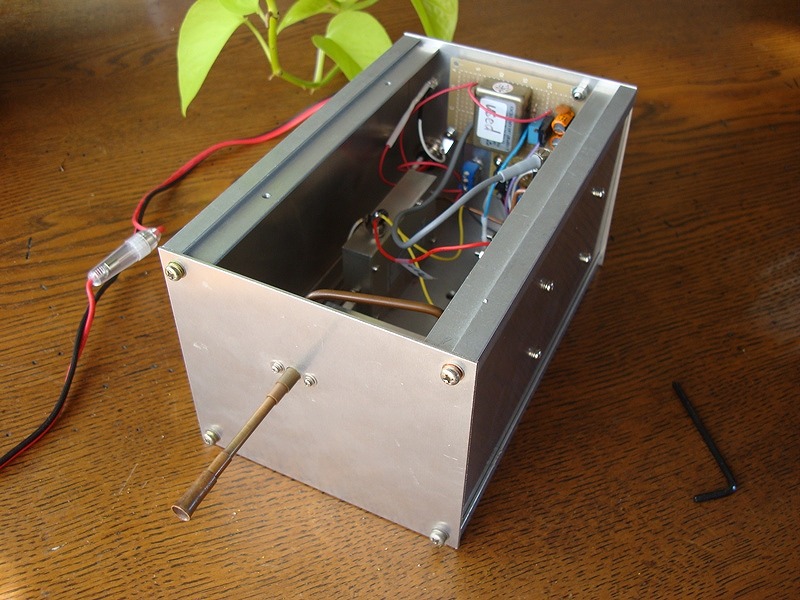

ビーコン本体はJA0IYB局製作です。当局は原発振部分だけ作りました。

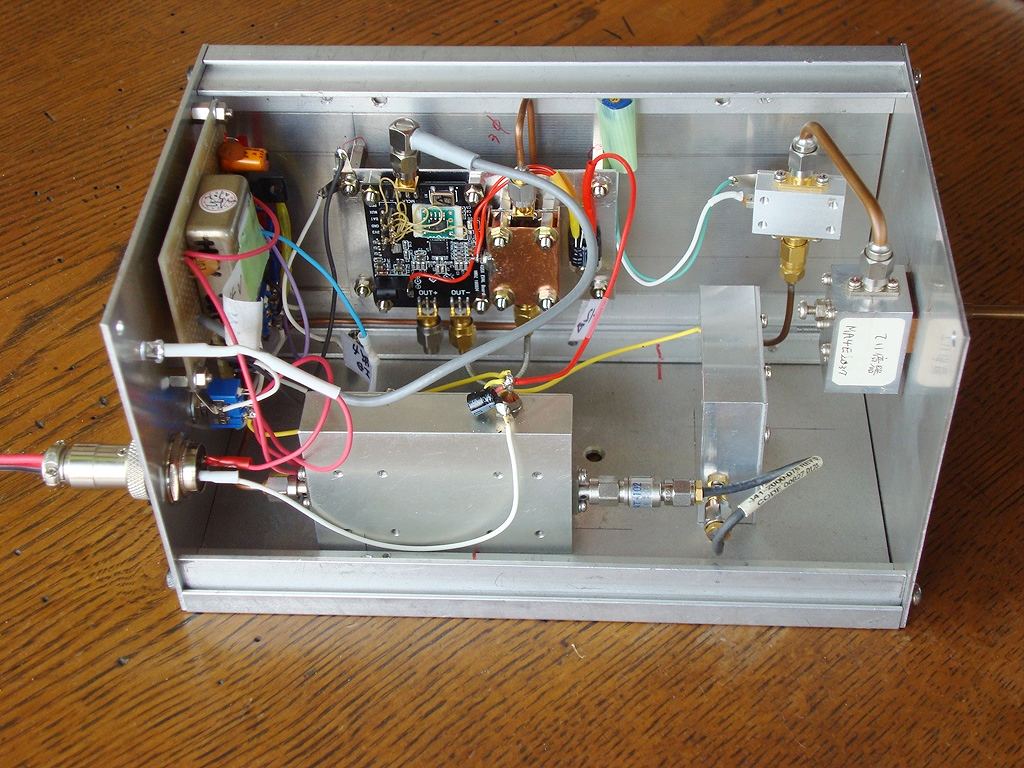

写真とブロック図を添付します。
