皆さんこんばんは。
勝間@jf1wkxです。
何年も前から部品を集めていた24GHzの発振器がやっと出来ました。
今年の春に発表された新しいPLLのICを使っています。

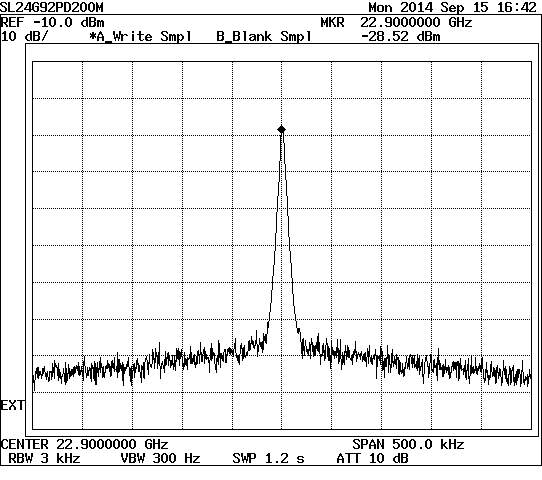

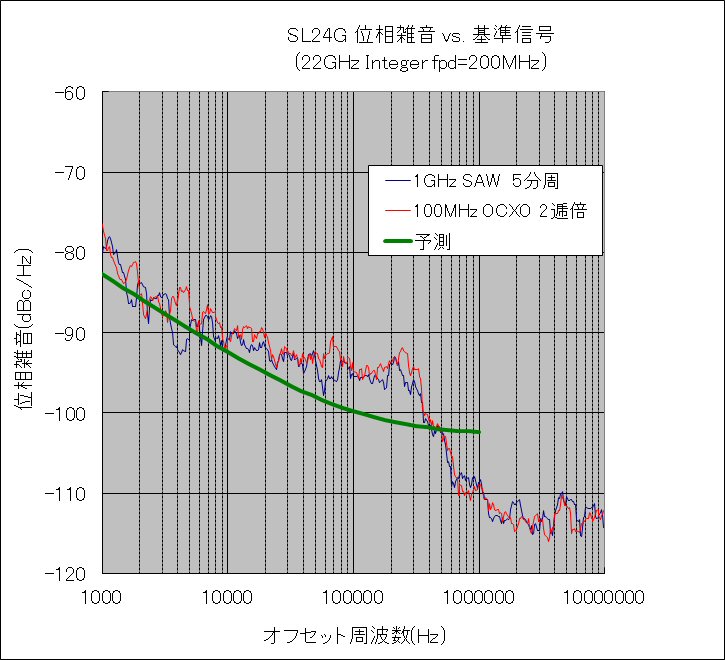

まだ作りっぱなしで調整していませんが、22GHzで-90dBc/Hz＠10kオフセットく
らいでした。22.9GHzでも同様でした。
期待していたよりは雑音が多いですが、ほぼICの性能が再現出来ていると思いま
す。

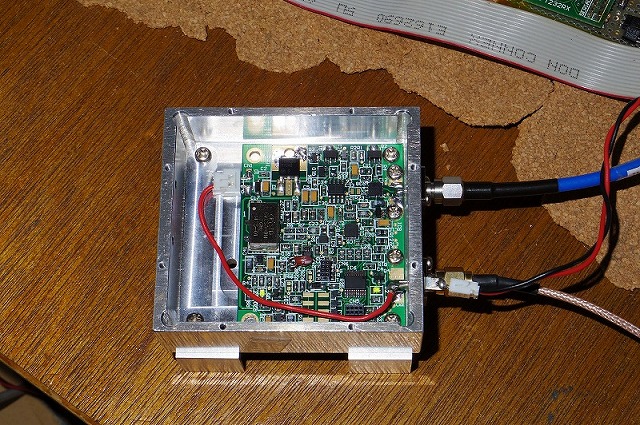

基板のサイズはSolilock10Gより小さくしました。基準発振回路も載せてありま
す。この基準発振回路に外部の10MHzでロックを掛けられます。
この週末で調整するつもりでしたが、風邪でダウンしてました。残念。
11月のミーティングまでにはもう少し調整しようと考えています。
それでは
jf1wkx_n
