勝間＠jf1wkx/jj0pgtです。
皆さん、こんばんは。

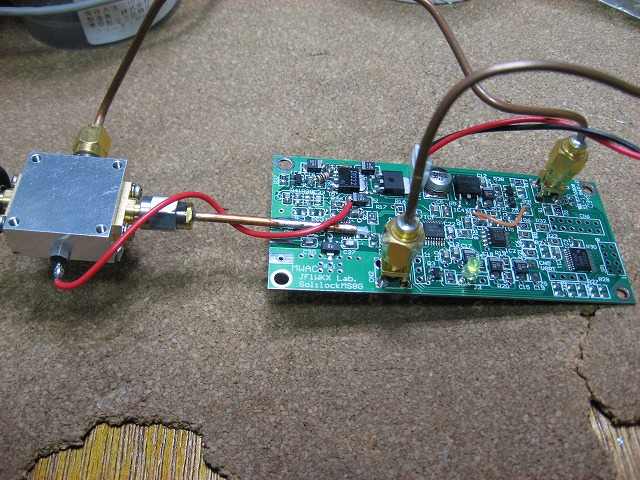

昨年来実験しているSolilock-Gの基板に24GHz帯のVCOを接続してみましたのでご報告します。
PLL基板のなかで雑音に一番影響する回路（VCOの電源回路）が24GHzでも使いものになるのか？の確認のつもりの実験です。
PLLICはアナデバのADF4156で、フラクショナルN方式のPLLです。
VCOはヒッタイトのHMC533です。VCOは以前時藤さんから分けて頂いたものです。
この組み合わせで23GHz〜25GHzを100kHzステップで設定できます。

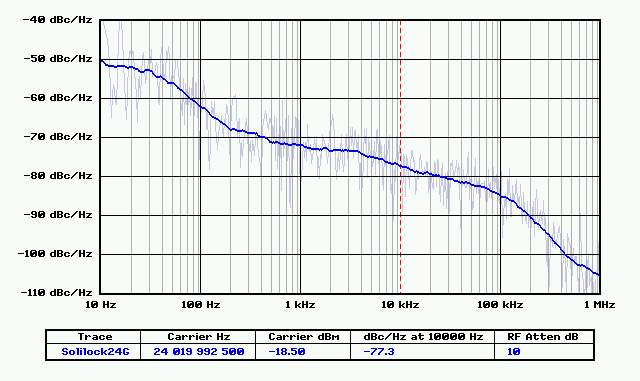

結果は、位相ノイズが10kHzオフセットで-77dBcでした。

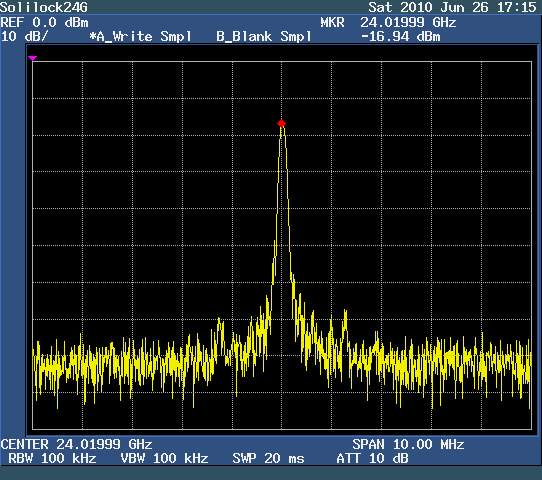

1.25MHz辺りのモッコリはループフィルタの調整で無くなると思います。
それ以外に目立ったノイズの凸凹は無かったので、回路的な破綻は無いという判断をしました。
この実験結果を踏まえ、次のバージョンの設計に着手します。
では
Nobuo
Katsuma 勝間 伸雄 |
|
|
|
|
|
