こんにちは、JF1TPR 熊野谿です。
ADF4351を使った基板がAMAZONなどでも3K円程度で入手できます。
これをなんとかPICで設定する方法をマネシンボで見出したものの、
4480Mhzで動かすとC/N40dB程度。
なんとかもう少し良くできないかな??と思って思案。
いろいろ見ていたら当たり前ですが電源のノイズを減らせ…と。
そこで秋月でNR1640という低ノイズのレギュレーターと変換基板を頼んで届きましたので、
無謀にも元の三端子のついたまま3.3vラインにこの出力を入れてみました。

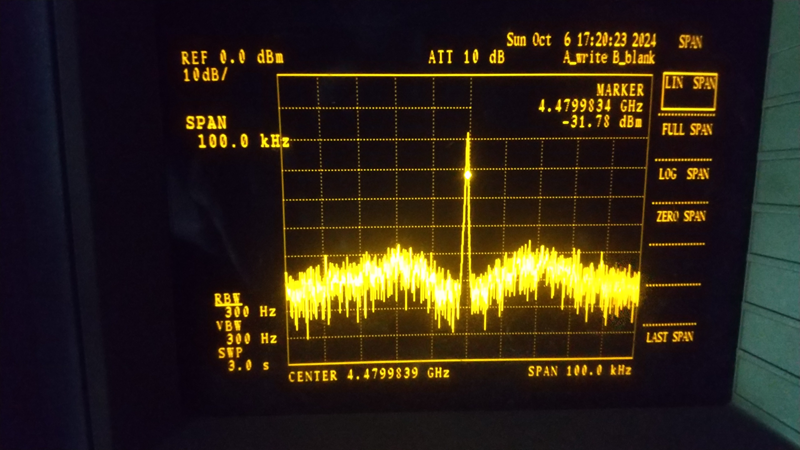

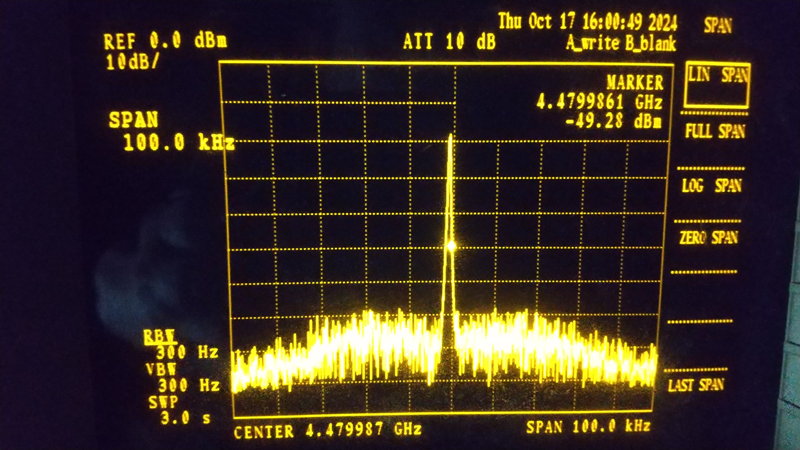

するとRBW300Hz SPAN 100Khzで見た時に10Khz程度離れて盛り上がっていたノイズの山が
下がりました。だいたいC/Nが50dB程度になった感じ…という見方で良いのかな??
これなら結構、10Ghz以下でなら使えそうに思いました。どんなものでしょうね。
--------------------------------------------------------------------
