スーパーインポーズ JA7LGC 2014年9月16日
今日はこんなことをやっていました。
JA7KABさんからの頼まれごと。
デジスイッチで文章が変わります。
自宅の前の国道4号線の画像+スーパーインポーズ
動画画面です。
***********************************************************
D-ATVの件
プログラムでスイッチの番号に対応した文字列を入れて使用します。
製作した状態ではデジスイッチ0~9まででスイッチの位置に対応した
文字が画面に出るようになっています。
実際は0~3までしか 作っていないのですがこのくらいで充分だとのこと(KABさん)
まだマイコンの容量は半分くらい空いているので追加可能です。
16KほどでRS232Cで受信した文字をインポーズする基板ありますが、232Cで
データを送る マイコン パソコンが必要になり 移動運用には向かないような
気がします。

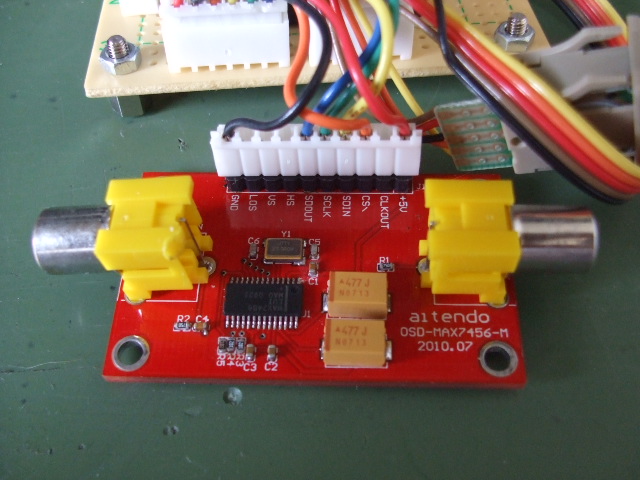

スーパーインポーズ基板は アイテンドーの通販で購入しました。

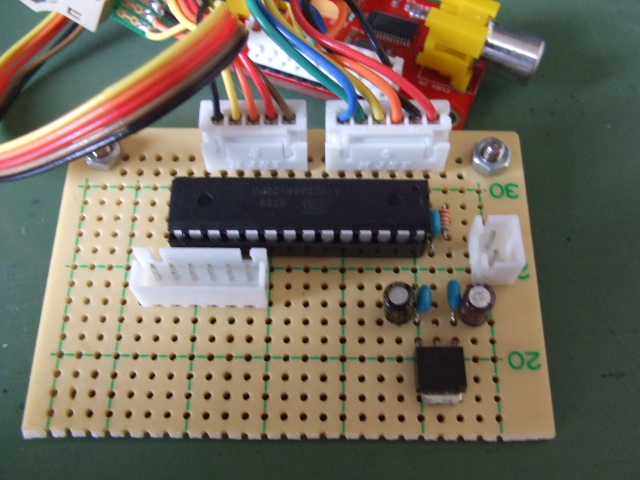

コントロール基板はユニバーサル基板にて製作。
マイコンはATMEGA88(AVR) 開発言語はBASCOM AVRです。
書き込み機は 自作ですが 各社から 安価なものが出ています。
ソースリスト 回路図 を公開しますので 各自プログラムを
好きなように変更したほうが良いと思います。
もっと良いプログラムが出てくることを期待します。

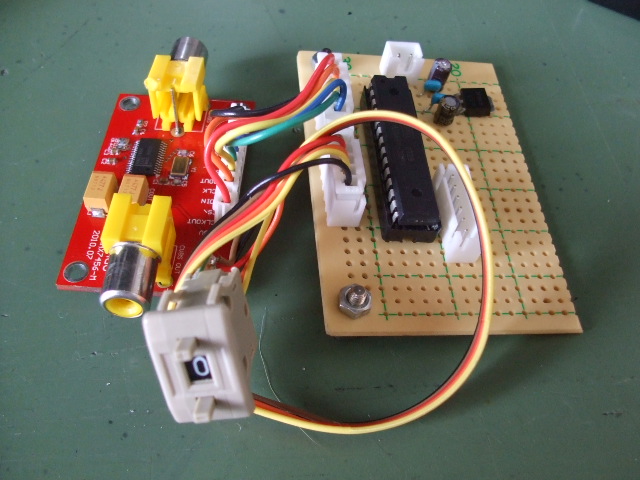

基板写真添付します。
阿部 ja7lgc
********************************************************************
|
|
|
|
