47ＧＨＺの終段逓倍からＭＩＸヘテロダインへの改造ですが森本さんの
物まねでなんとか電波が出るようになりました。

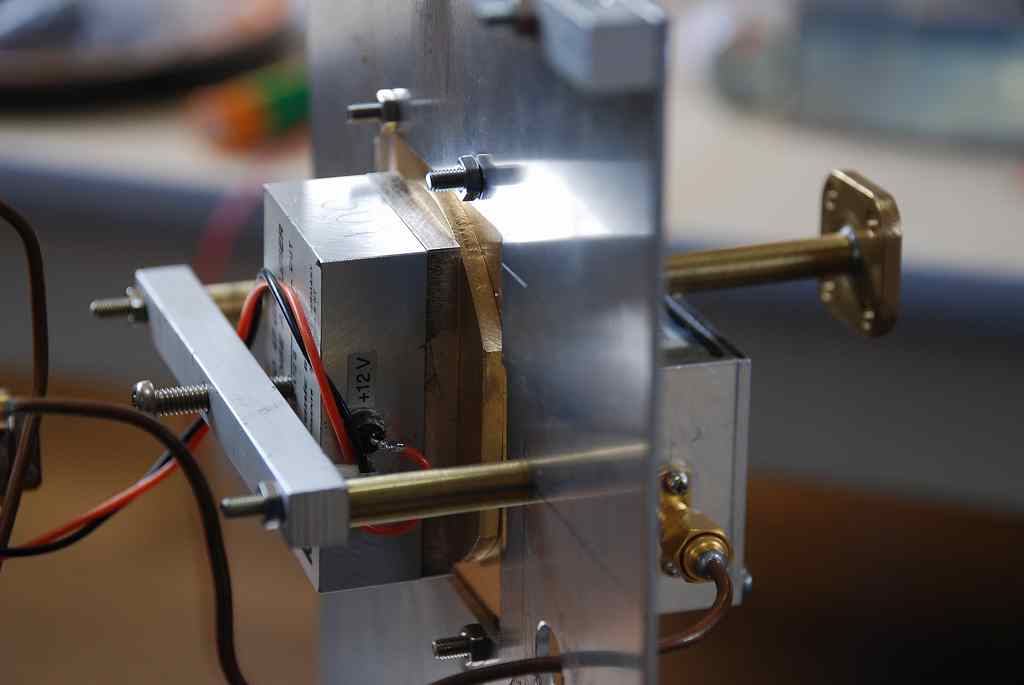

送受兼用アンプの固定は設計ミスで取りあえず背中からねじで押す乱暴な
仕組みになりました。でも軽く押すだけですのでストレスは無いと思います。

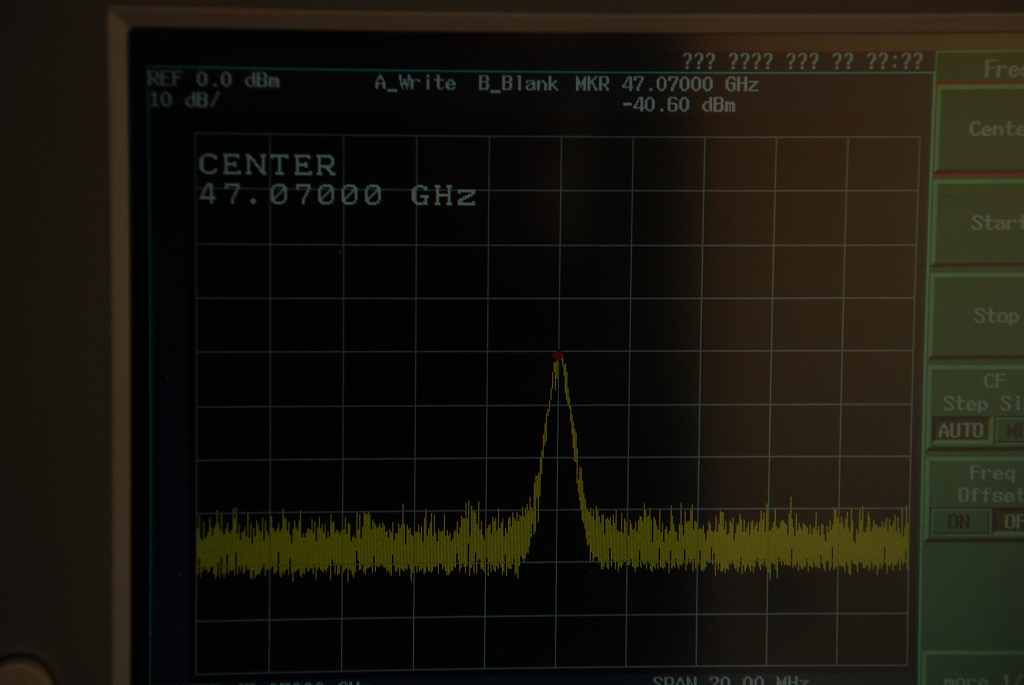

スペアナで比べると以前の逓倍方式では余りスプリアスは見当たりませんが

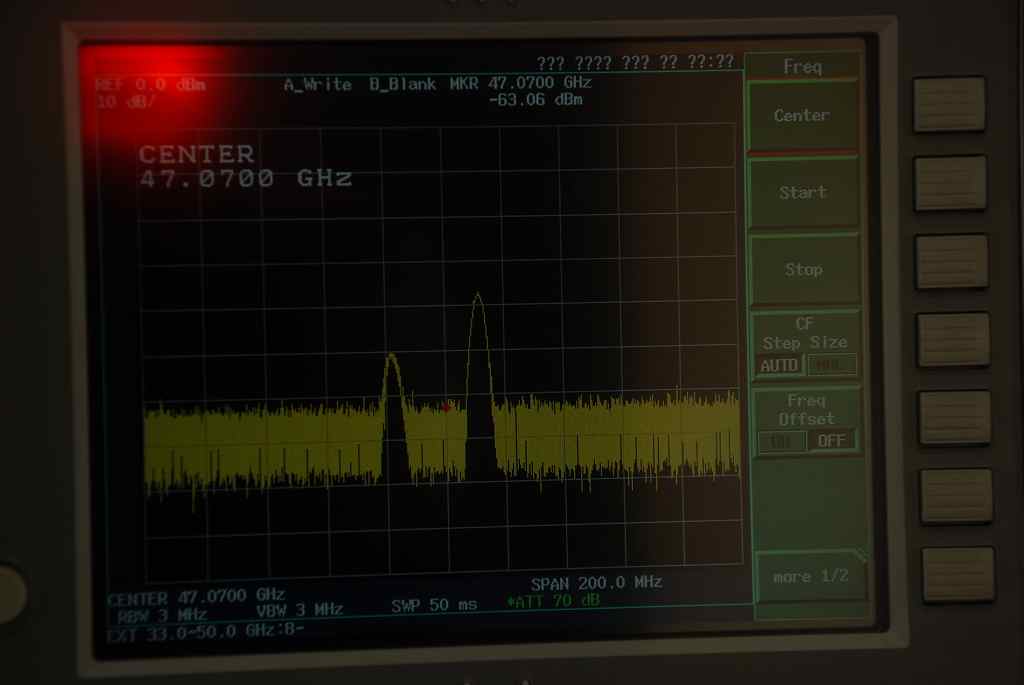

今回改造のＭＩＸ方式はＬＯの通り抜けが予想以上です。
せめて30ｄＢ以上差が有ると良いのですがこれをどうするかが問題です。
現在ＬＯは10ｄＢ入れています。ＭＩＸダイオードの予備が無いのでびくびくです。
探してますが手に入りません。入手できるまで超ＱＲＰです。
それとスペアナの４７ＧＨｚの校正も何処かに押し掛けて合わせたいのですが。
このスペアナミキサーもダイオードのバイアスとかレベルのオフセットとか結構手ごわいです。
九州ミーティングには何とか間に合いそうです。
ＪＡ６ＬＸＲ 長屋公平
|
|
|
|
