| Re:Re:Re:レーザートランシーバー de JA3CVF 森本 清 Jan/30/2025 | ||||

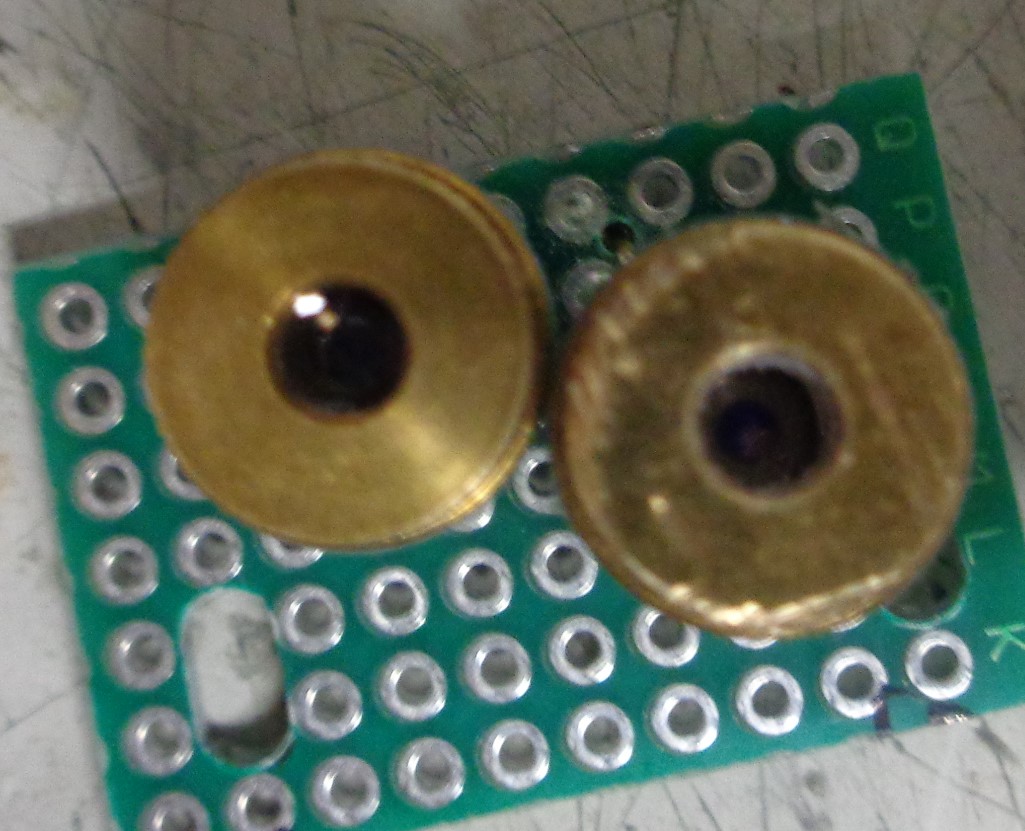

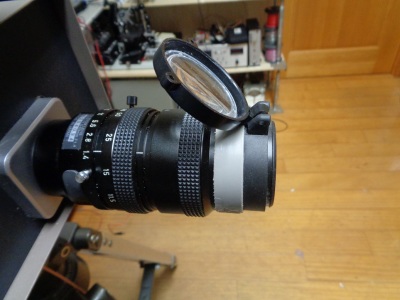

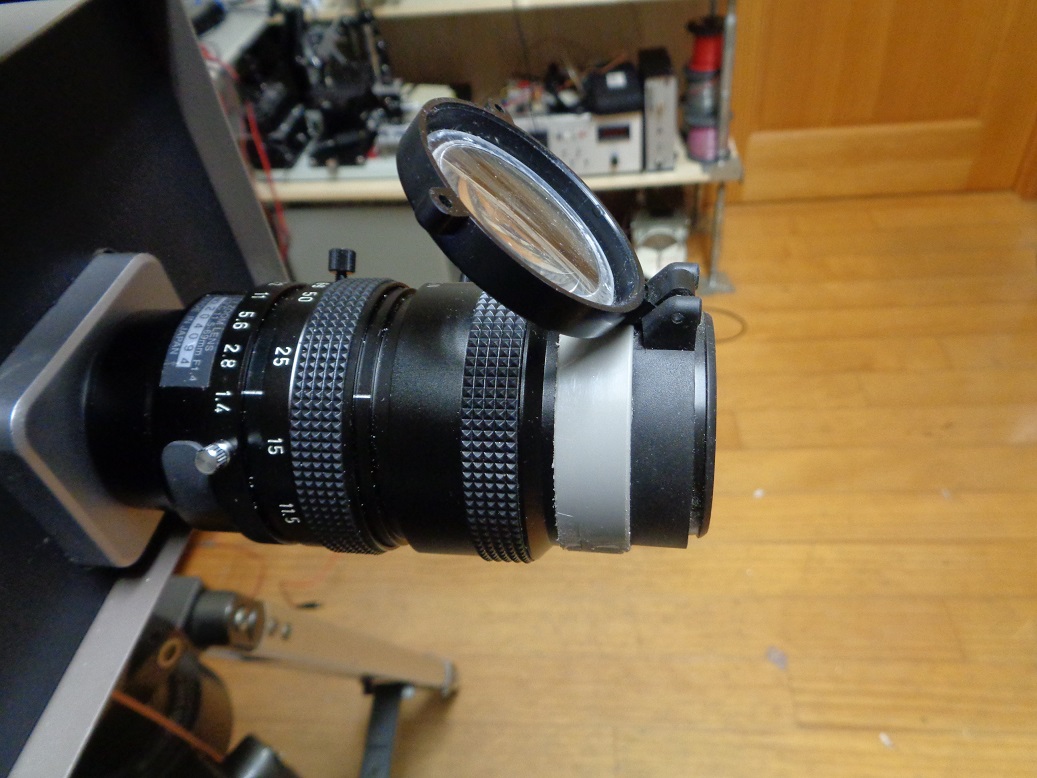

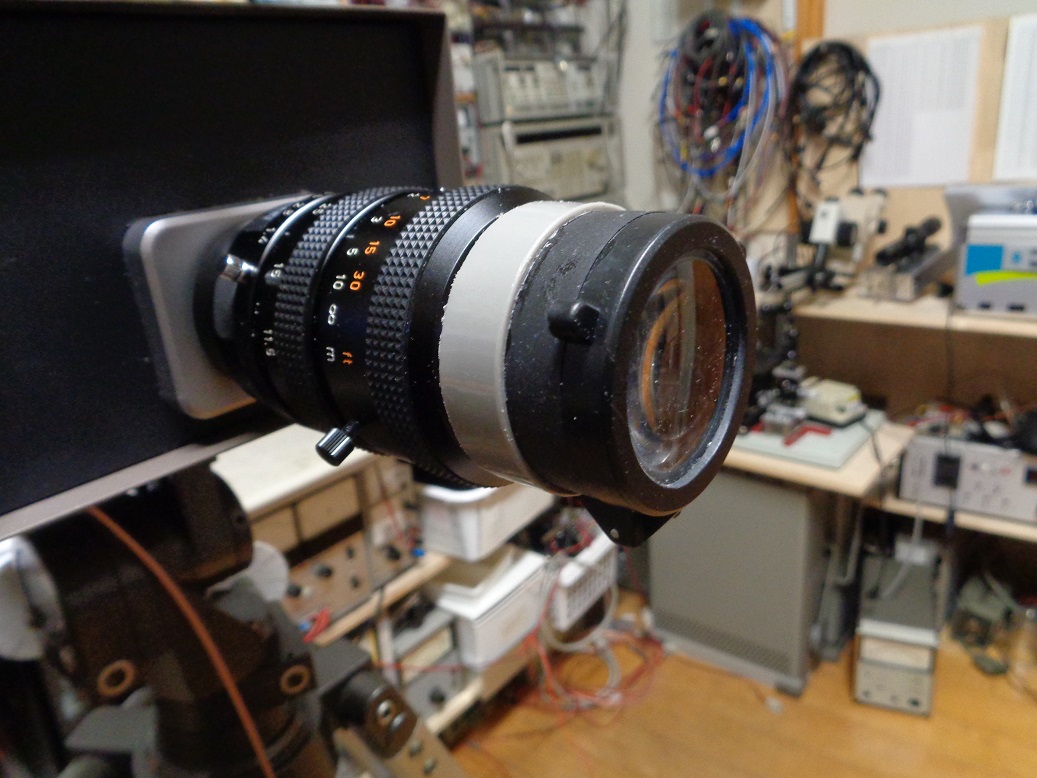

補助レンズ取り付けでレーザーの焦点が合う様に成りましたが、送受信で焦点位置が異なった。 予想していたが実運用での都度調整は難しい。 このズレを更に補助レンズの取り付け、取り外しで解消しましたが、送受信でツウアクションとなり イマイチ。 この現象はレーザー素子に付いて居るレンズが問題で取り外せないかと不良品をペンチで回すも取れない。 内径が３ｍｍだったのでフライス用の刃でレンズを削って見ました。 レーザー素子に当たる前に取り除けたので新品で試した所正常に動作しました。 試験的にレンズの前に取り付けテスターオーム計の電流で駆動して試しました。 カメラレンズのイメージセンサーの取り付け位置位で焦点が合う様に成りました。 レーザー位置でバックフォーカスの調整も出来る様に成りました。 これが一番良さそうです。 レンズ有りの時より周辺に光が少し漏れて居ますが筒の中等の乱反射かも知れません。 写真はライフルスコープのレンズカバーを改造して送受信で取り付け、跳ね上げで切り替える実験です。 JA3CVF 森本 /和歌山県日高郡 |
||||
|
||||
|
|
