| Re:レーザートランシーバー de JA3CVF 森本 清 Dec/30/2024 | ||

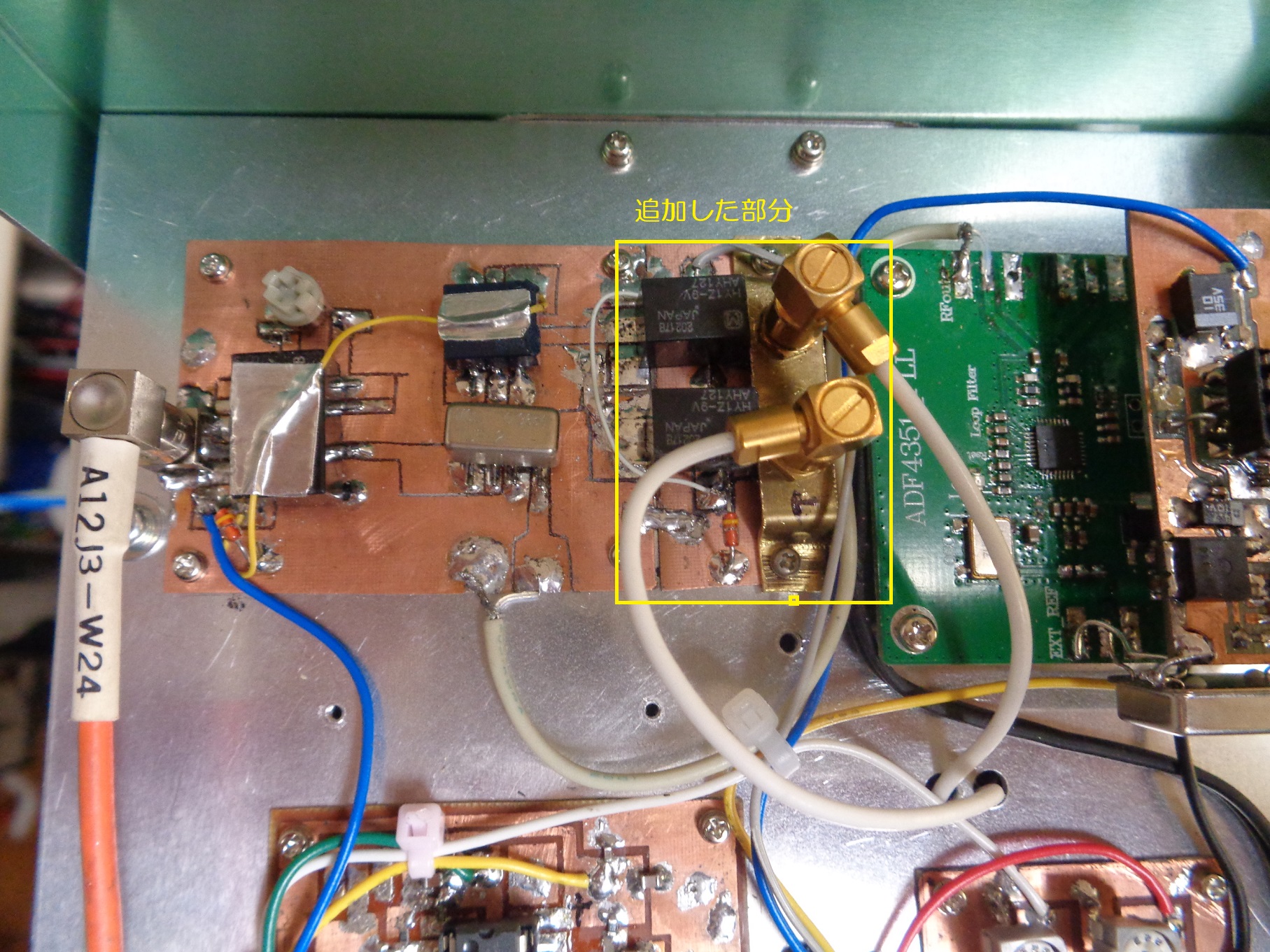

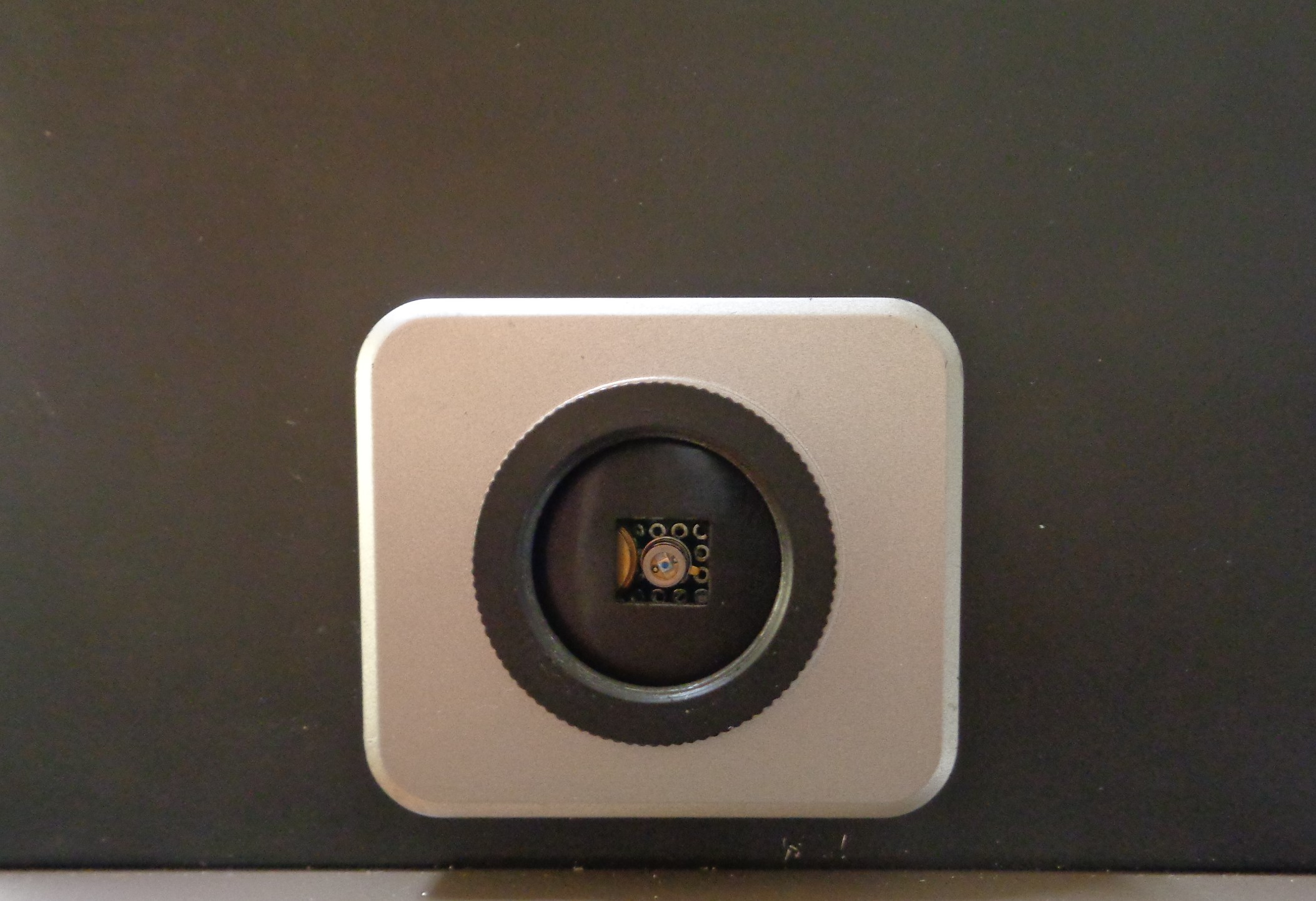

| 今年最後の作業 多モードのトランシーバーが上手く出来たので更にレベルアップを図るべく色々考えている内に ISDB-Tの送受信が出来そうと改造しました。 元々受信プリアンプ及びレーザードライブ部分は70Mも対応可能だったので、 フォトダイオードをS5972に変更すればOK。 53Mのアップダウンコンバーターも使っているDBMは1000MまでOKなので局発のプログラムを変更、 切り替えて725Mを70Mにダウン又はアップ出来る様にした。 出力側の53Mのアップ、ダウン回線と70Mの回線は小型のリレーを追加して切り替え、 70M回線は同軸ケーブルです。 出来上がって居るISDB-T送受信機を相手に至近距離ながら問題なく送受信できる。 但し、DBMのロスが10db程あるので送信が一寸ドライブ不足。 中華の安い変調器を注文して年明けに入ったらレベルを測って10db程度のアンプを 変調器の後に付ける予定。 JA3CVF 森本 /和歌山県日高郡 |
||
|
||
|
|
