| Re: 300GHzでナベ蓋アンテナ実験 de JA3CVF 森本 清 Oct/18/2024 | ||||

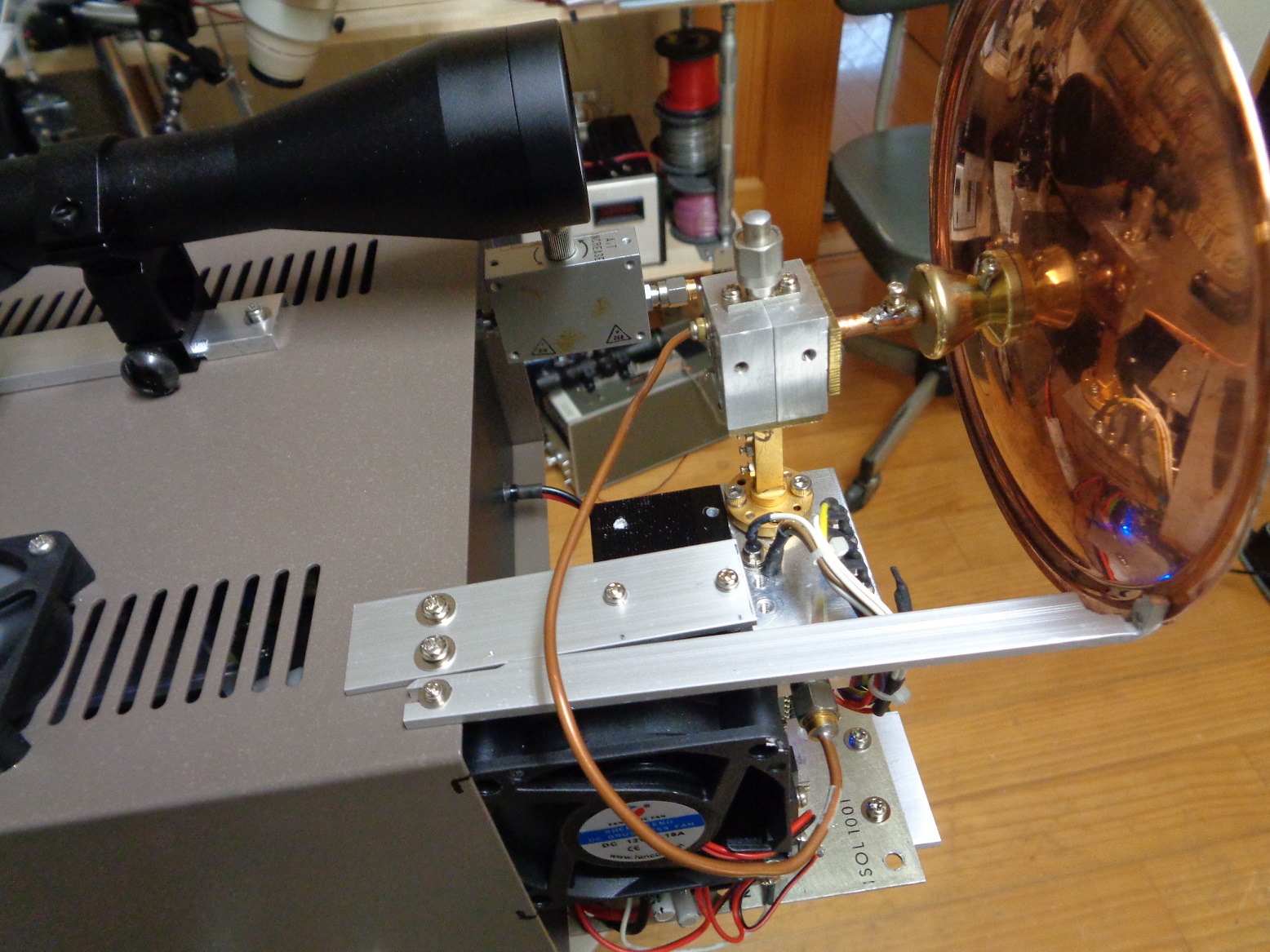

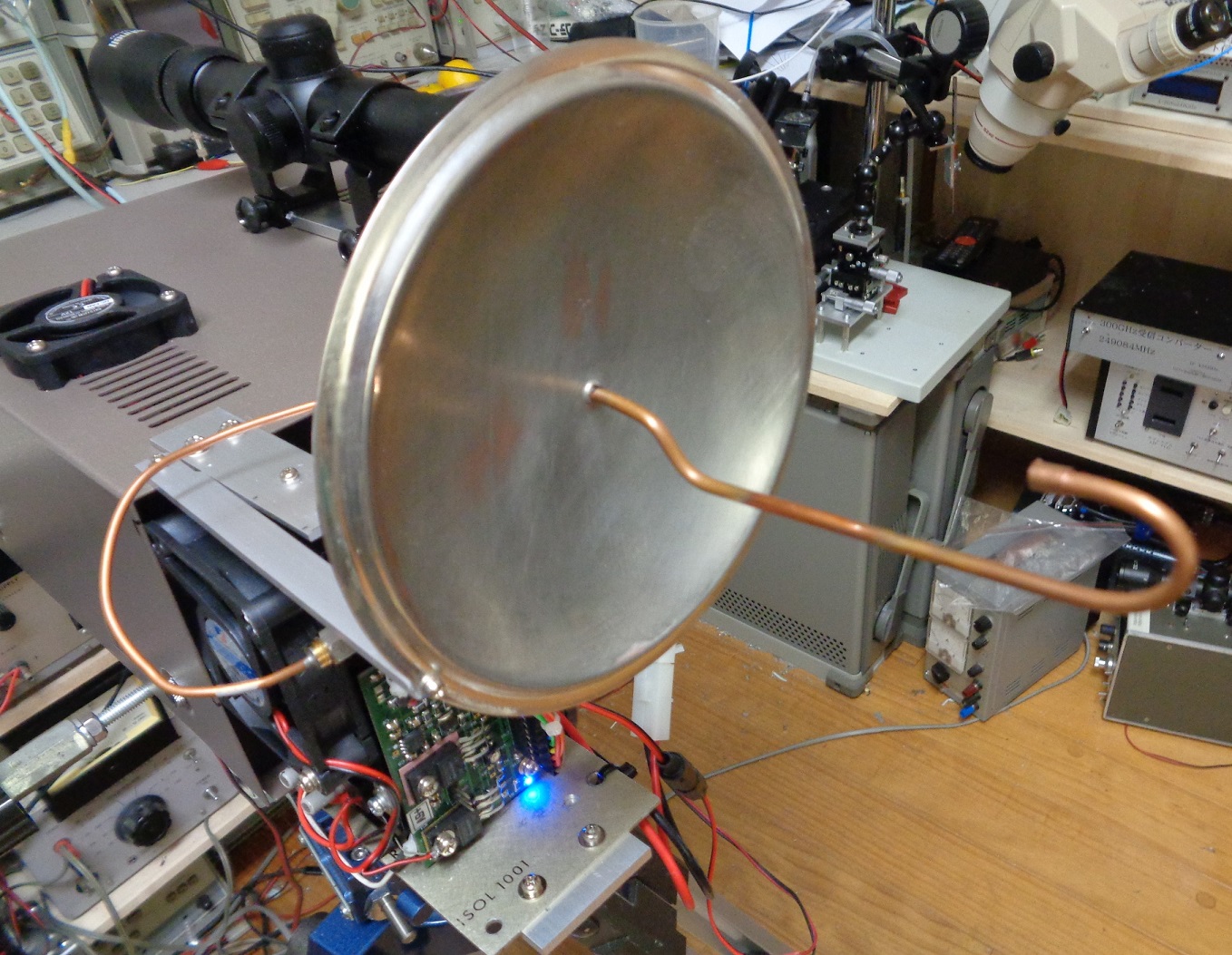

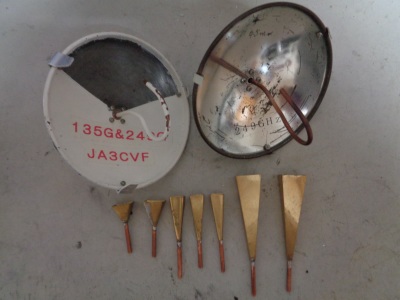

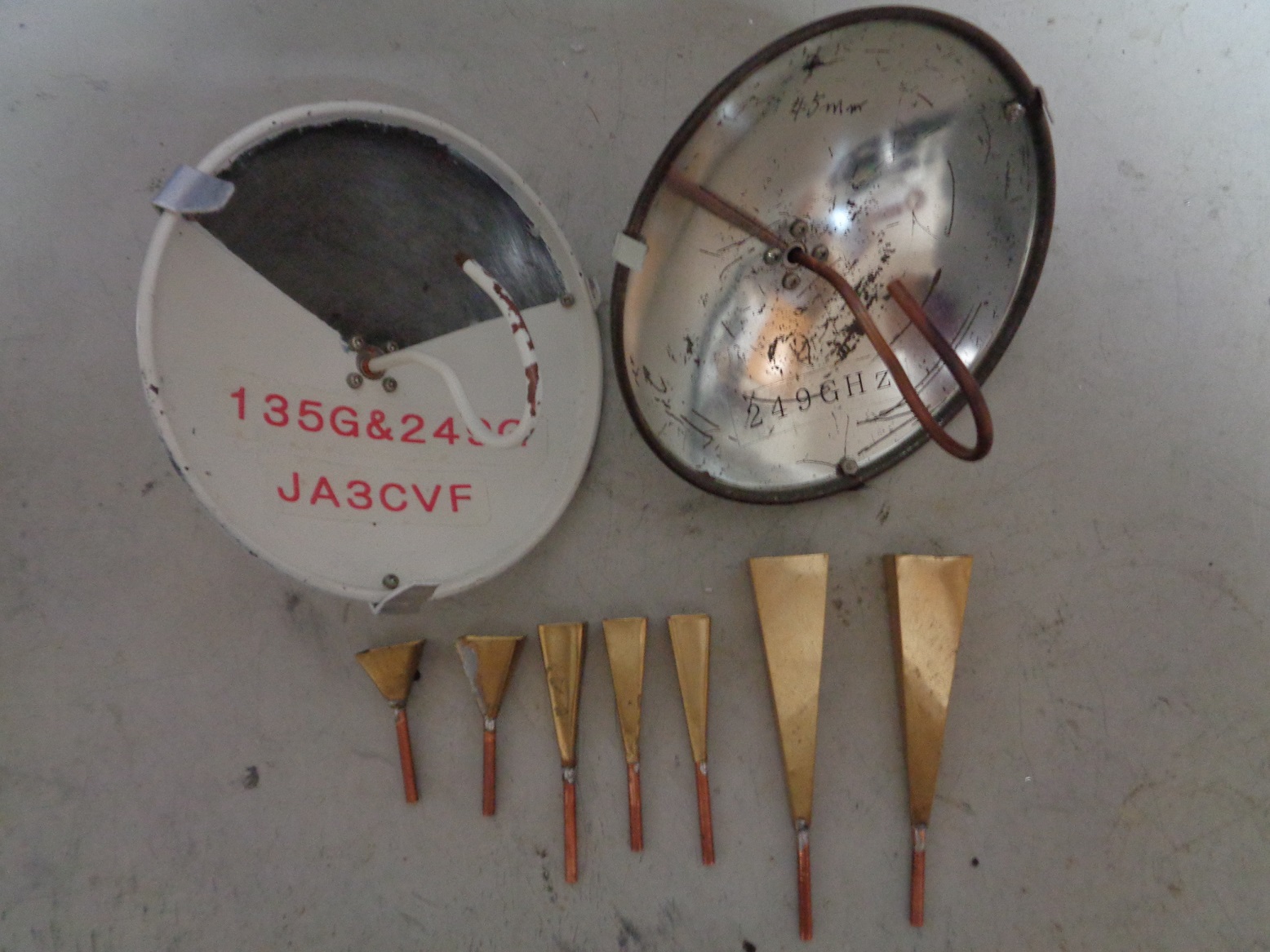

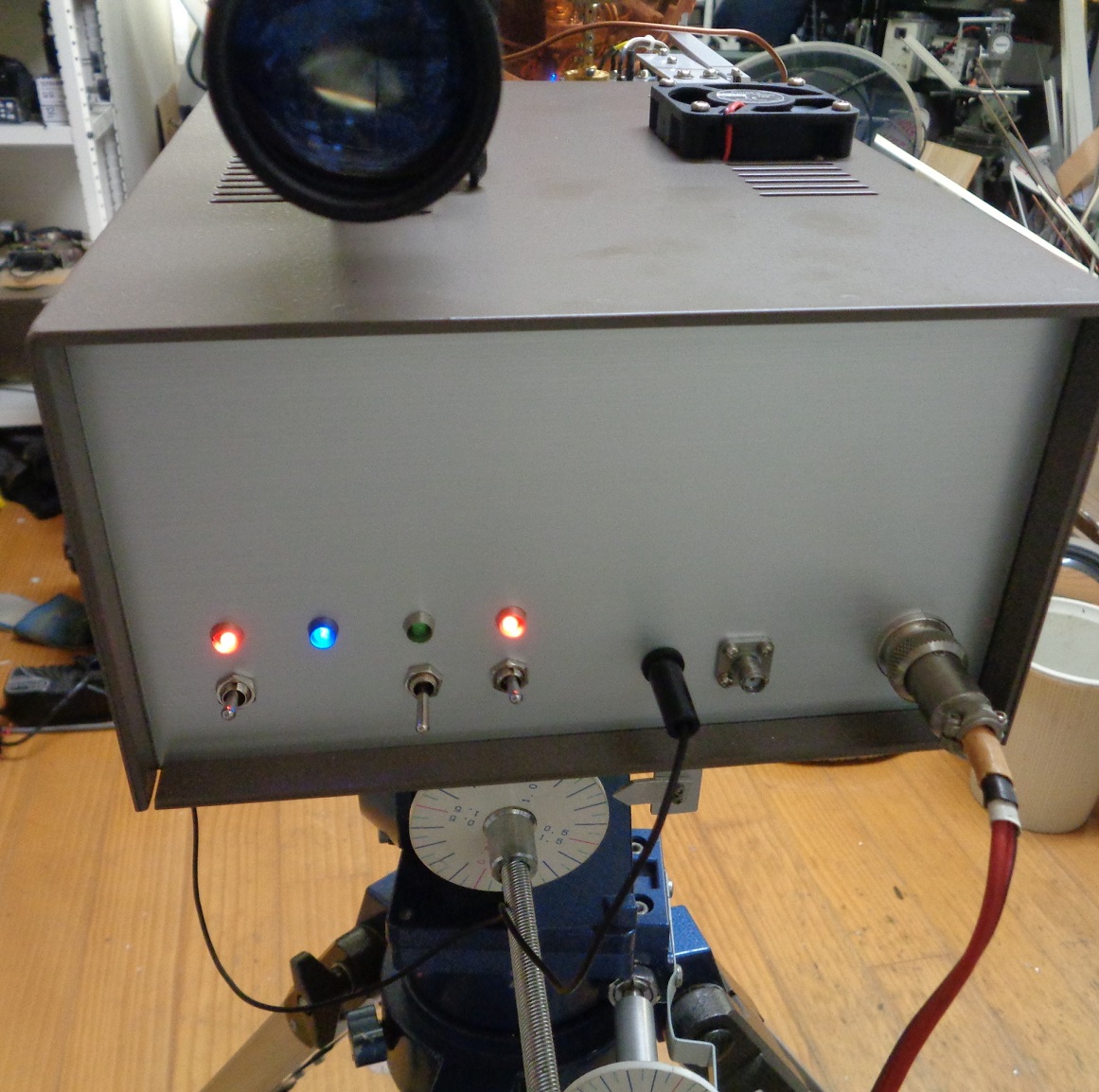

送信部分が組み上がりました。 内部に親機と成る1440Mの送信部を組み込んでいます。 変調も上手く掛かりますが、無信号時バズ音が少し出て居ますが中々原因が判らない。 マイクアンプのALCでゲインが上がり過ぎる様です。 DATV等の外部入力も出来る様にしました。 アンテナは受信と同じナベ蓋ですが、放射器の出来具合でゲインが変わり中々最初の試作品を超えられず 試作品を付けています。 他に色々なホーンや燃料缶も試しましたが、今回のナベ蓋が一番でした。 固定がパイプ部分のみなので回転し易いので淵を固定しました。 受信レベルもアップしてノイズレベルから41dbまで上がりました。 校正しているIC910で受信出来る様に480M-1280M変換コンバーターを通しています。 出力に30dbのATTを入れて校正したレベルに近い様に調整しています。 後は受信機の到着を待って屋外実験の予定です。 尚、ナベ蓋アンテナの半値角は0.6度程度、垂直方向の方が少し狭い。 JA3CVF 森本 /和歌山県日高郡 |
||||
|
||||
|
|
