| トラッキングゼネレーターHP85644A修理 de JA3CVF 森本 清 Dec/16/2023 | |||

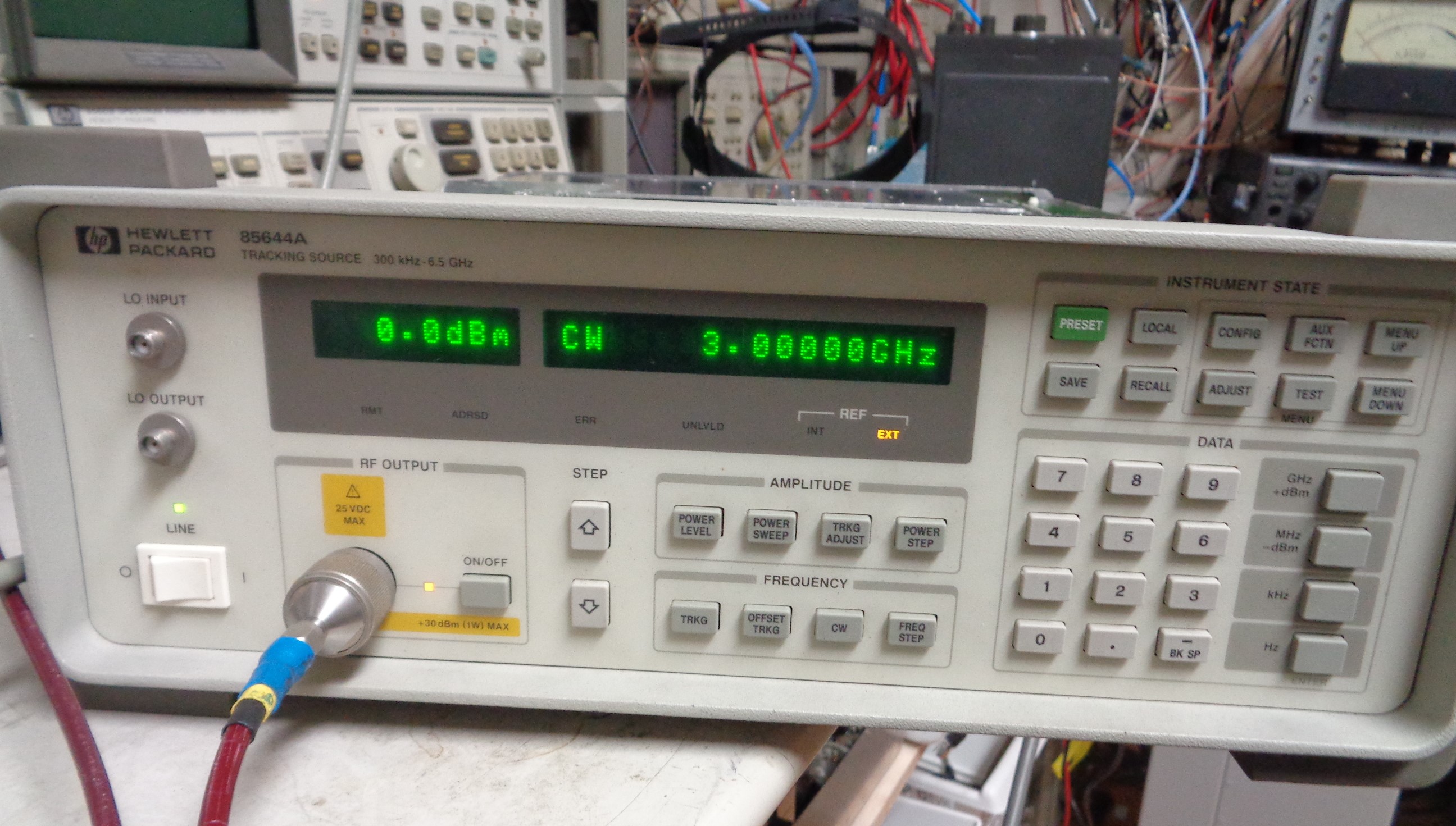

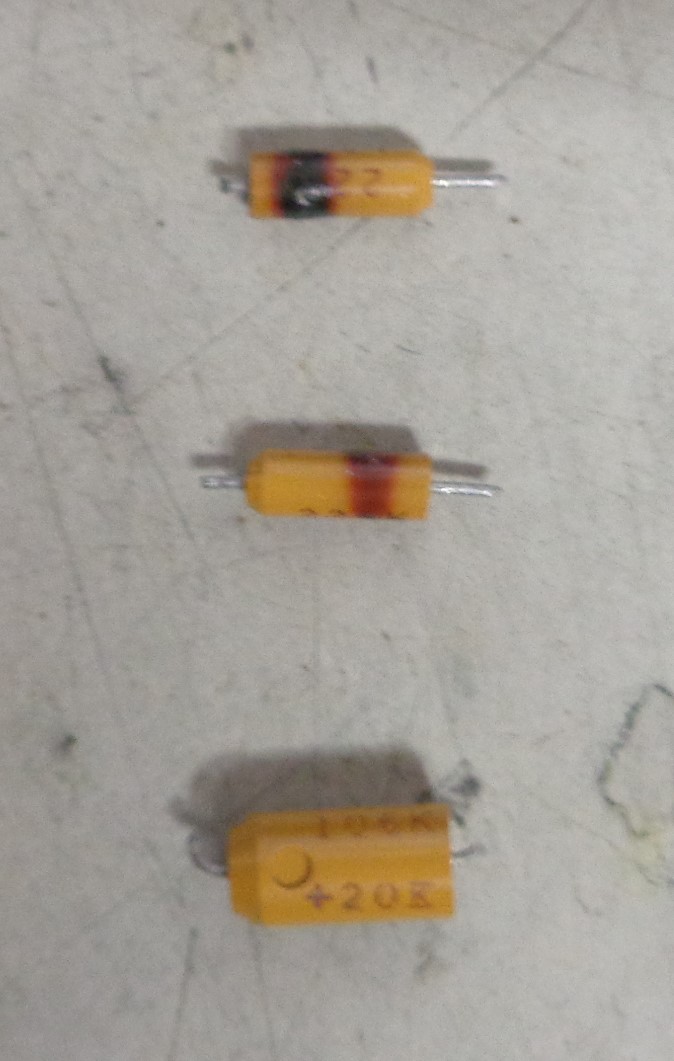

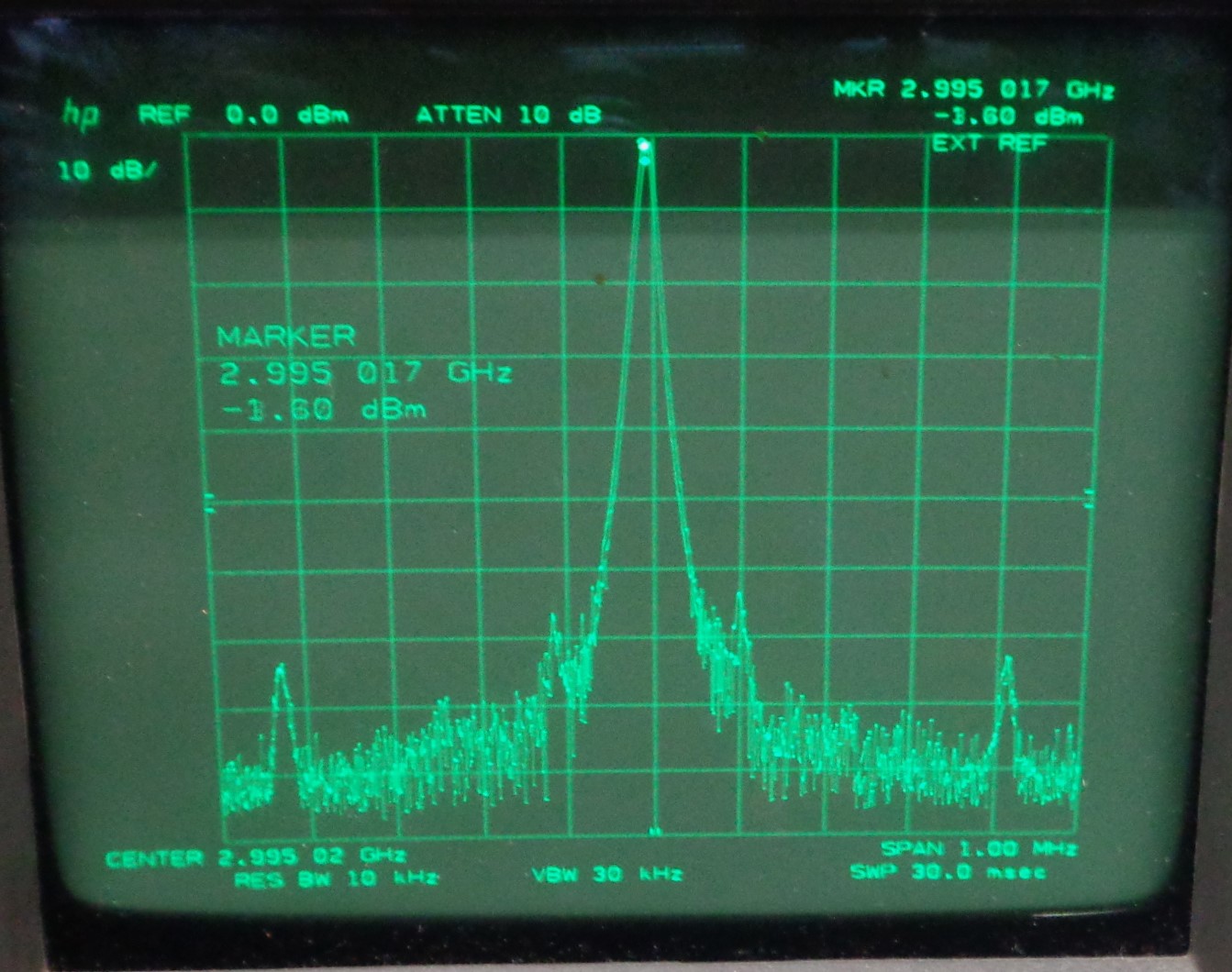

部品取り用にHP85644Aを頂きました。 HP8566Bに使えるトラッキングゼネレーターが欲しかったので何とか使えないかと挑戦しました。 電源は入ってシステムは動いている様子。 CWでも出力が出ない。 サービスマニュアルがダウンロード出来たのでブロック図の最終段から追いかけました。 2.7G~6.5GのYTO出力が出て居ない。 供給電圧を調べると-15Vが-1.2Vしか出て居ない。 電源ブロックを取り出して出力の負荷を外すと正常に出て居る。 ライン上の何処かのコンデンサーのショートが考えらけるので各ユニットのコネクターを外して ショートしているユニットを探して行った。 一番大きなコントロールユニットで落ちている。 先ず目視で二つのコンデンサーが焼けているのを見つけてラッキーと思ったがこの二つ以外でも ショートしている。 目視では判らずパターンをカットして切り分けて行ってやっと見つけた。 外見では判らず。 結局3個のコンデンサーがショートしていた。 バイパス用のコンデンサーなので適当な物に付け替えた。 出力は出てレベルも問題無く、周波数、出力レベル設定も出来ている。 周波数が4M程低く、外部リファレンスの10Mを入り切りしても周波数に変化は無いが、 内部、外部の認識はでいる。 何処かのPLLロックが外れている様だがスイーパーはこの程度はズレるのか判らない。 エラーは出ない。実際に8566Bに繋ぎたいが、8566Bの裏面の接続が必要で簡単に出来ない。 本日終了。 暫く遊べそうです。 JA3CVF 森本 /和歌山県日高郡 |
|||
|
|||
|
|
