| Re: 300GHz DATV送受信ユニット LO Xtal OSC化 de JA3CVF 森本 清 Nov/04/2023 | |||

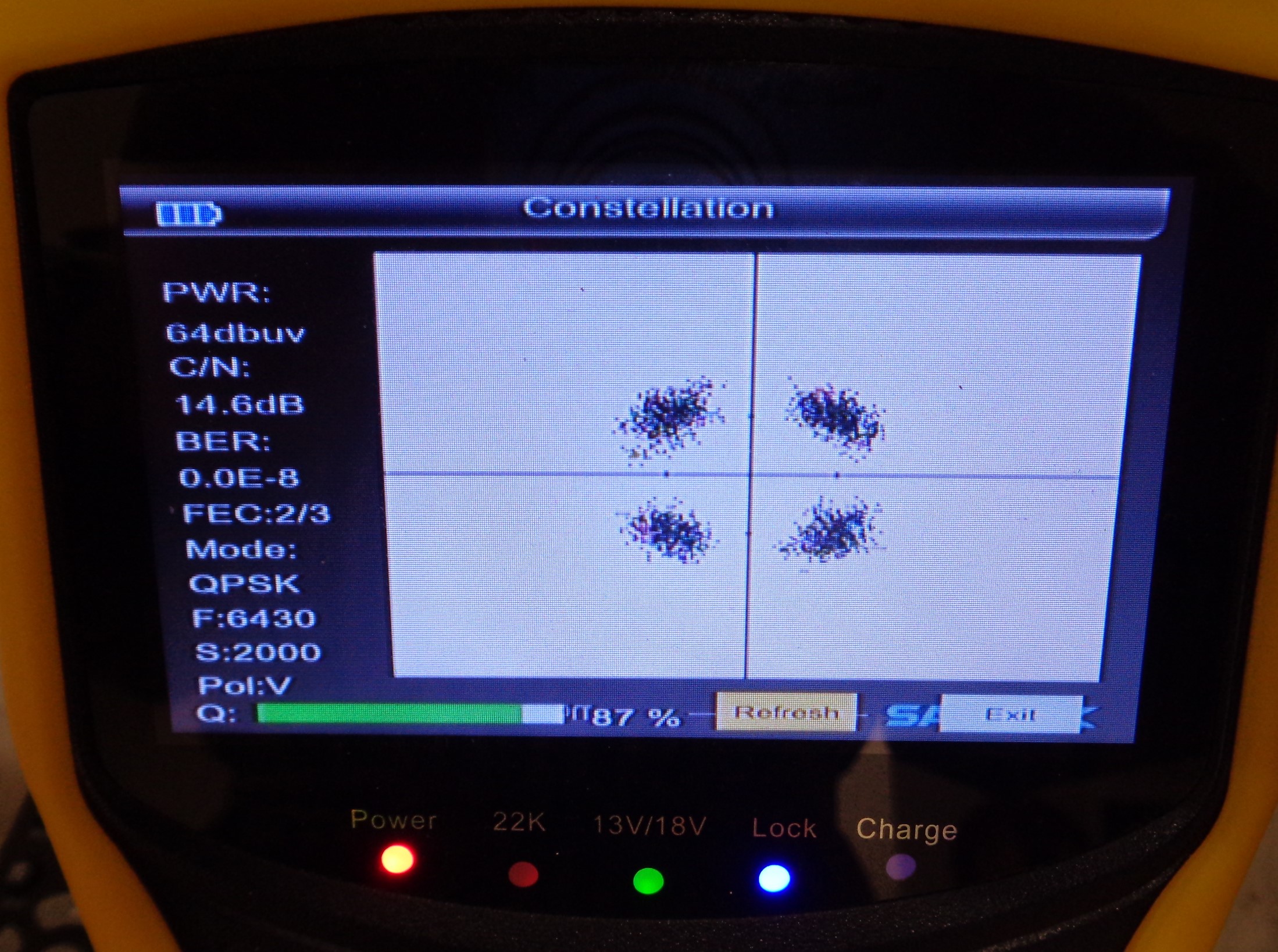

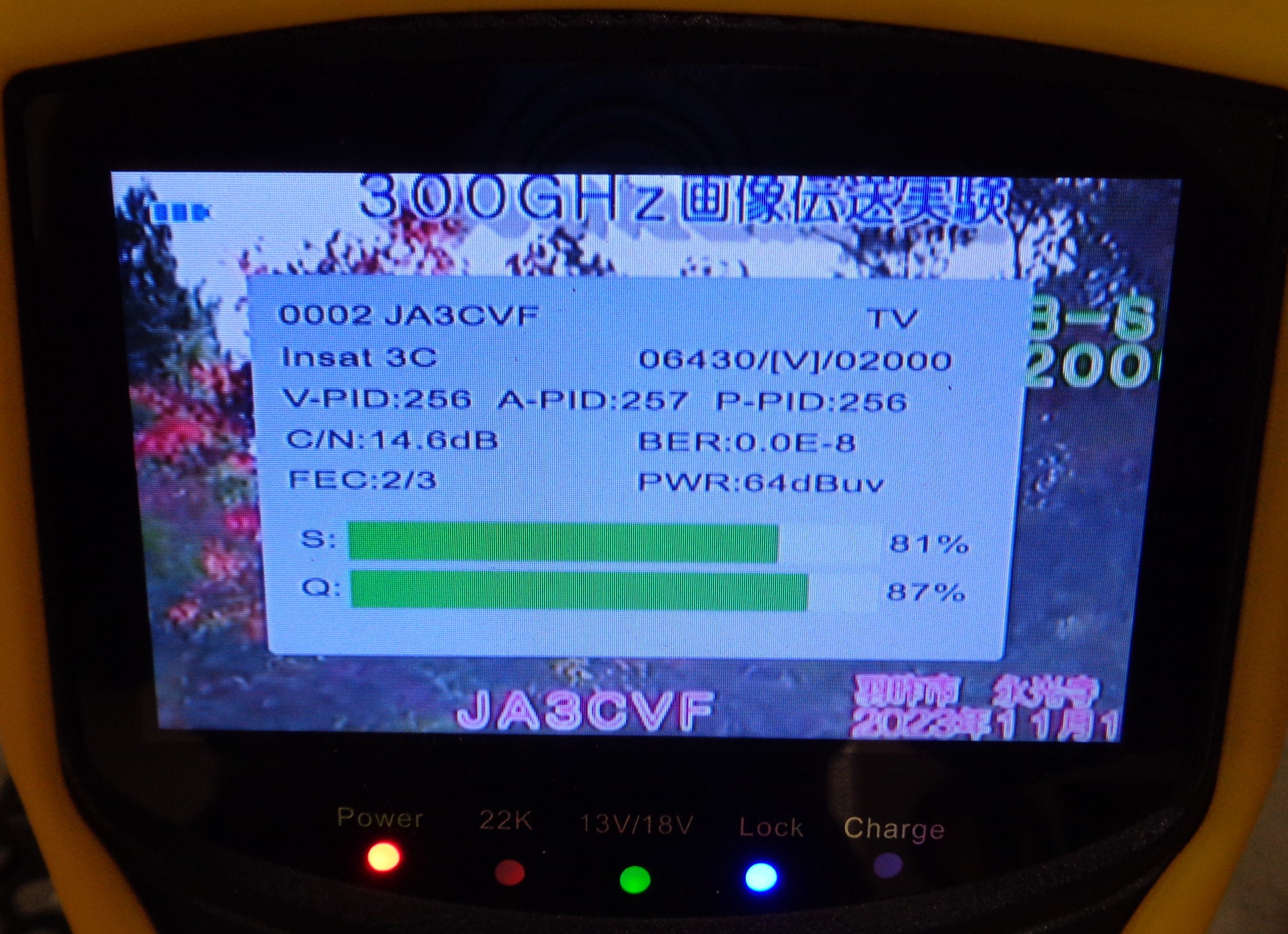

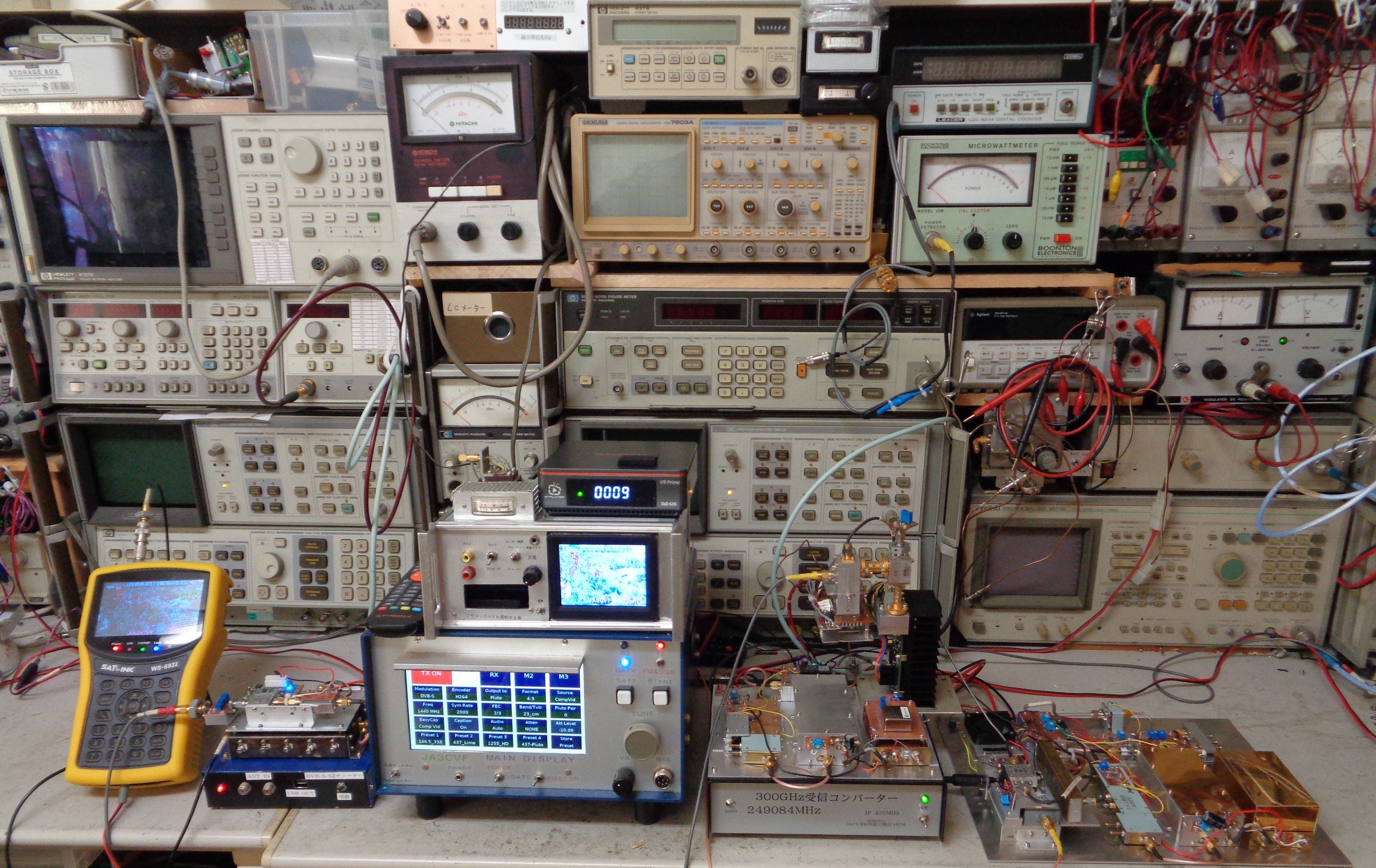

受信用水晶が入荷、送受信のLOがXTal発振に成りました。 LO信号が変わったので受信品質もサテライトテスターの最高表示の87%に調整出来ました。 最高表示は84%と思っていましたが87%でした。 また、C/Nも少し変動が有りますが最高の14.6dbです。 今回受信IFは480MHzです。 XTal発振を10M OCXOでロックするには発振信号を分周した時整数にする必要が有って 比較周波数を10KHzとする場合の周波数を選びました。 435M-1280M変換を480Mにするだけなのでぴるるの周波数を変えました。 但し、このコンバーターのMIXが曲者で入力オーバーに成ると受信品質が悪化するので VRによる簡単な可変ATTを挿入して調整しました。 周波数が480Mなので100ΩのVRだけです。 挿入損失2db、最高-20dbまで調整出来ました。 LO信号の品質はスペアナで見た波形のどの部分が影響しているのか未だ判りません。 水晶発振に変えて良くなったことは確かですが・・・ JA3CVF 森本 /和歌山県日高郡 |
|||
|
|||
|
|
