| Re:300GHz DATV送信ユニット LO Xtal OSC化 de JA3CVF 森本 清 Oct/22/2023 | ||||||

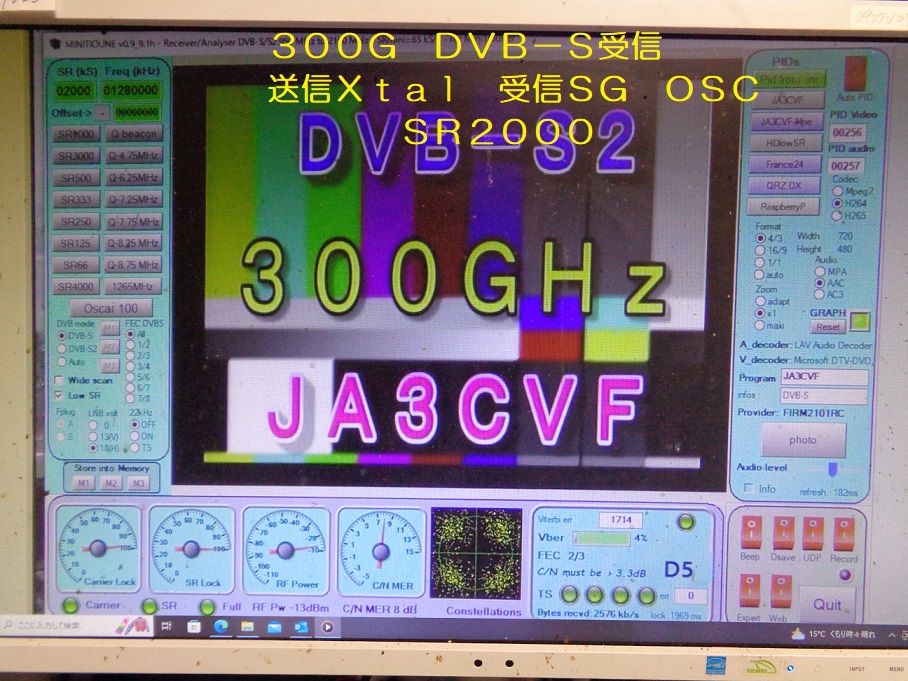

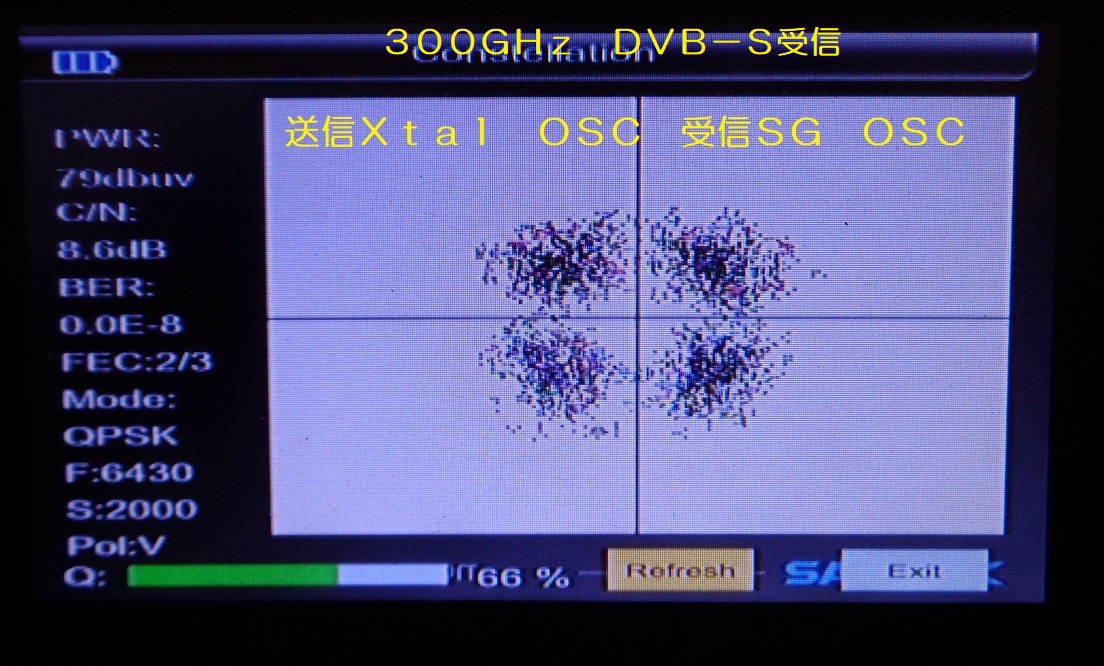

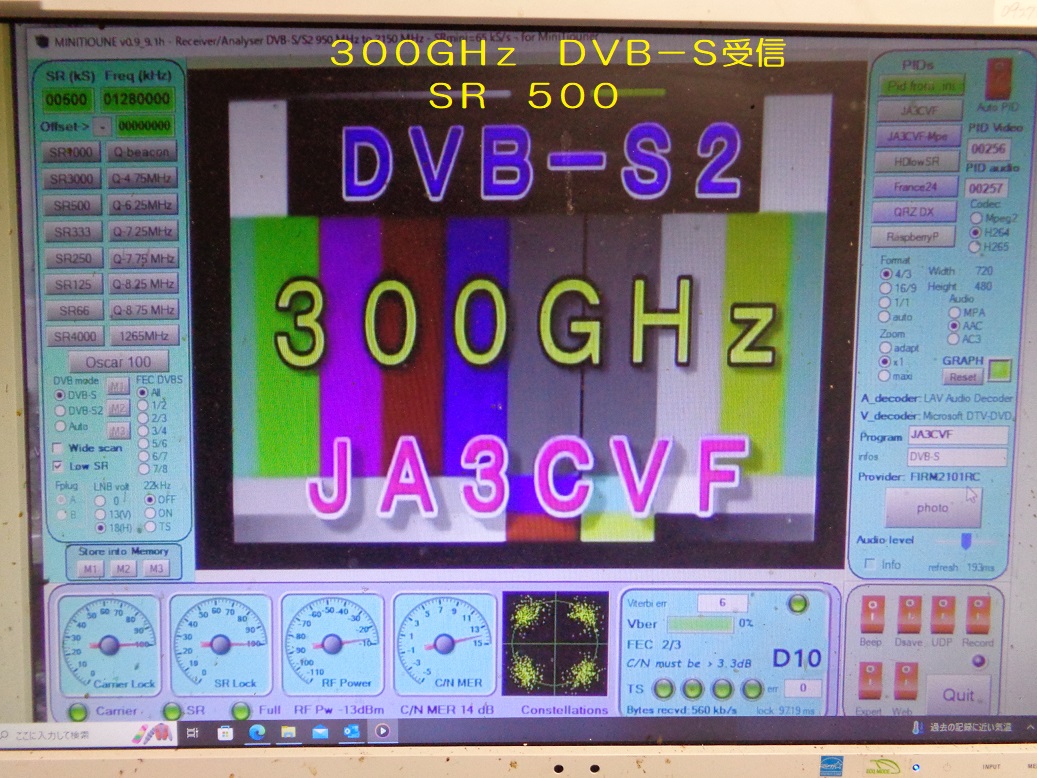

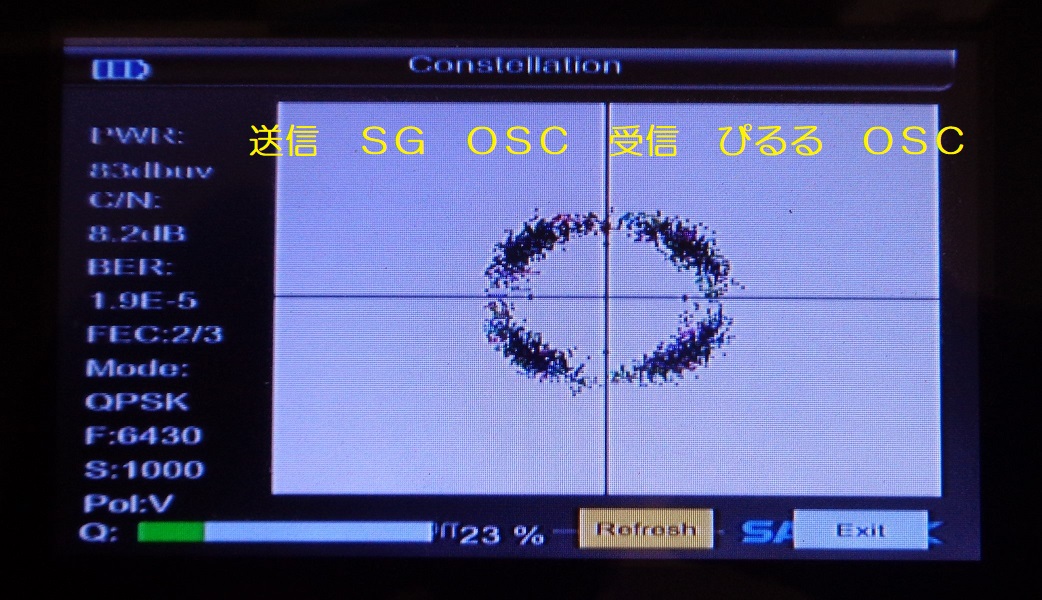

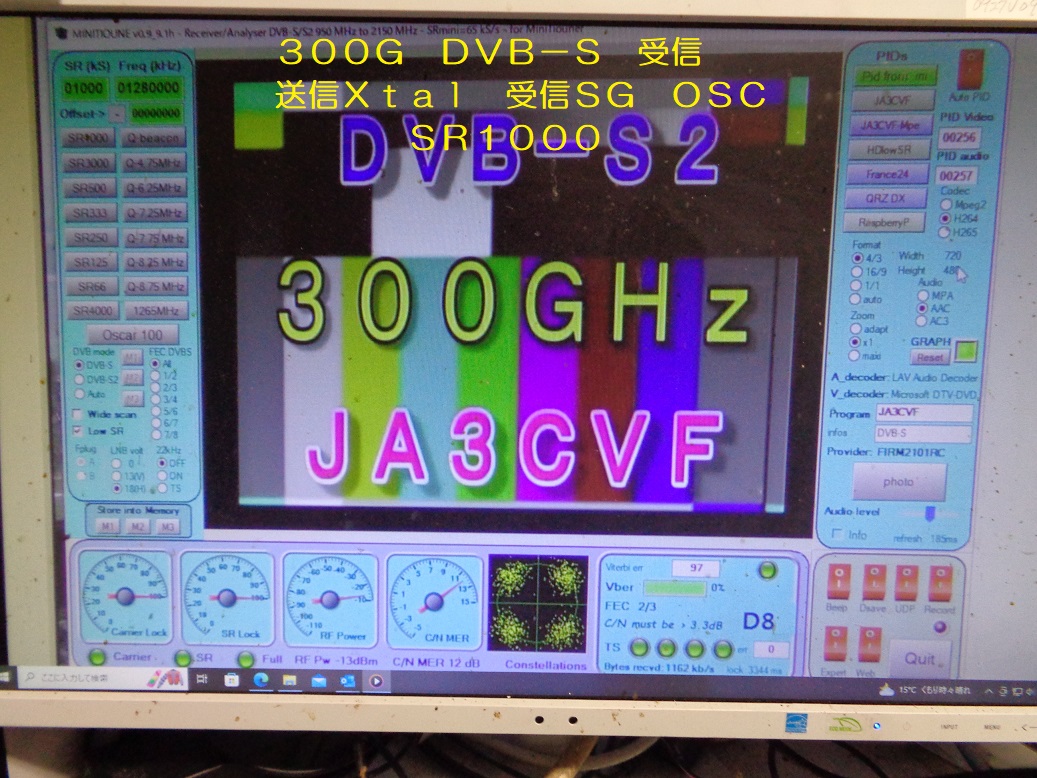

水晶の入荷が待ち切れず何とか送信出来ないかと試しました。 ブリスケラーの入力を増やすと１４４０Ｍが２４分周出来ました。 早速送受信するも改善せず、ガッカリ。 受信がぴるるＯＳＣなので、３００Ｇコンバーターを改造、外部ＬＯ入力を追加して ＳＧ信号でトライブした所、非常に安定した受信が出来る様に成りました。 今までＤＶＢ−Ｓ２信号しか復調しなかったが、 ＤＶＢ−ＳもＳＲ２０００でも安定して復調しました。 ブロックノイズは出ません。 受信データーの変動は殆ど有りません。 ソースはＤＶＢ−Ｓ２のままですが、添付写真はＤＶＢ−Ｓ受信です。 コンスタレーションも丸く成っています。 サテライトテスターのデーターも受信品質が２３％から６６％に、 この測定器の最高は８４％です。 また、ＳＲ２０００なので中華のチューナーでも受信出来ました。 早速受信用のＸｔａｌ ＯＳＣユニットを組み立て始めました。 送受信のＬＯ信号が綺麗だと３００ＧＨｚで２４分周、 ２４逓倍でも安定して復調出来る事が判りました。 JA3CVF 森本 /和歌山県日高郡 |
||||||
|
||||||
