| ミリ波の画像実験 de JA3CVF 森本 清 Oct/03/2023 | ||||||

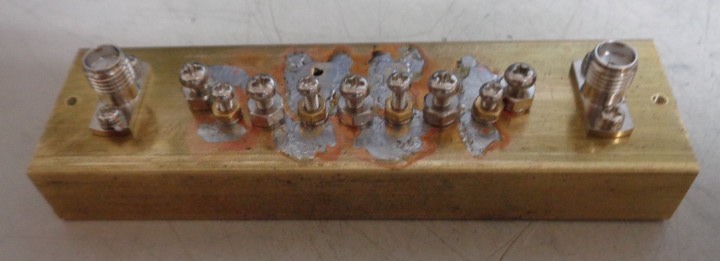

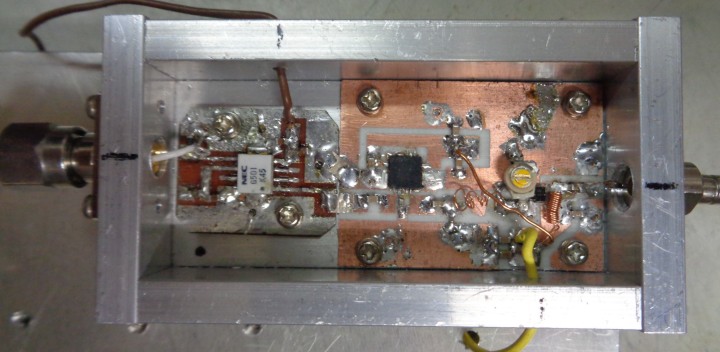

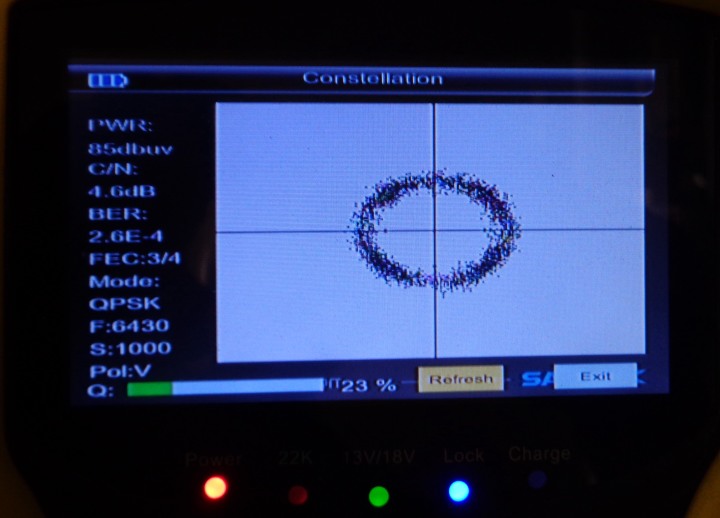

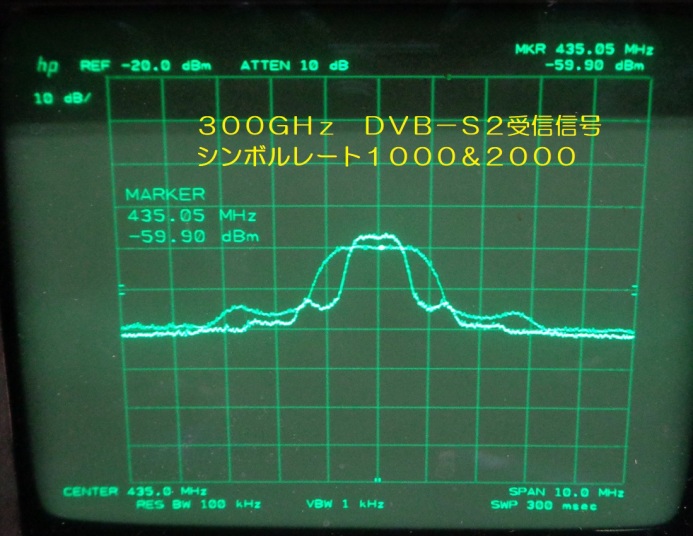

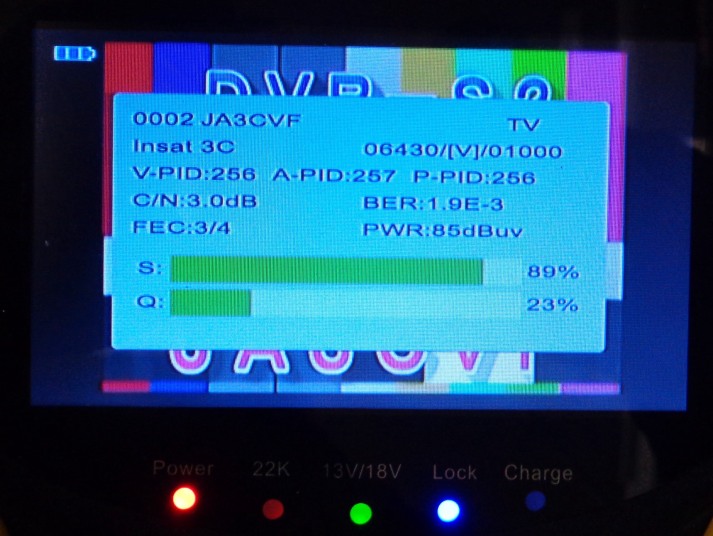

| アンプの入手が困難なミリ波（１３５Ｇ以上）ではバラクター等での逓倍器を使って送信しています。 従って画像伝送には位相変調のみでＩＳＤＢ−Ｔ等は出来ません。 それでも１３５Ｇは１２分周、１２逓倍、、２４９Ｇは６分周、６逓倍でＤＶＢ−Ｓ方式では 何とか実現していました。 今回２４分周、２４逓倍で使えないかと実験しました。 始めたばかりなので結論は出せませんが、途中経過で中々厳しい。 映像は出るがブロックノイズ、音声の途切れが頻繁に出ます。 また、ＤＶＢ−Ｓ方式では駄目でＤＶＢ−Ｓ２です。 ＰＬＵＴＯを使ったＤＡＴＶ送信機は両方出せるのでこれを使いました。 周波数は３００ＧＨｚなので送信逓倍器と受信ＭＩＸ直結です。 今までのシステムを使っているので、受信ＩＦは４３５Ｍです。 ＤＶＢ−Ｓ２の低シンボルレートの受信はパソコン利用のミニチューナーと成ります。 このチューナーの受信周波数は９５０Ｍ〜２１５０Ｍです。 従ってアップコンバーターが必要でした。 また、空間を飛ばす事は無いのでスプリアス等気にしなくて良いのですが、逓倍器の 効率に関係するか判りませんが、 不要な信号は切りたいのでＢＰＦ特性の兼ね合いで２４分周後の周波数を１６０Ｍとしました。 送信周波数は３８４０Ｍとしました。 ２４分周が可能なＨＭＣ３９４ＬＰ４Ｅは最高周波数は２．２Ｇなので直接分周出来ません。 ５Ｇまで可能なＵＰＣ５０１Ｂで４分周、その後３９４ＬＰ４Ｅで６分周しました。 ＬＯ１２．３４Ｇと１６０ＭをＭＩＸ−ＢＰＦ−ＡＭＰ−６逓倍ＡＭＰ−バラクター４逓倍で ３００ＧＨｚです。 多分キャリアーで−２０ｄｂｍ程度の出力です。 受信波形やコンステレーションを見ると復調出来ているのが不思議ですが・・・ 尚、シンボルレート３３３では途切れが多くそれ以下は復調せず、１０００が最良で ２０００でも同じ位で復調しました。 課題として １／４×１／６で良いのか 直接１／２４が良いのか 分周器への入力レベルの最適化 ぴるるのＣ／Ｎの３００ＧＨｚでの影響は？ 送信、受信とも使っている。 １２．５Ｇ帯ＭＩＸの調整で受信状態が変わるので今の物で良いのか 取り合えずもう一つ作って試す予定。 低シンボルレートが駄目な原因は・・・２４分周でのデーター欠損？ 最適のＦＥＣの設定は 等色々 当分これで遊べそうで時間潰しに成ります。 受信動画は途中経過なのでＹｏｕＴｕｂｅに非公開限定でアップしましたので、 ５分程度ですが興味の有る人は見てください。 https://youtu.be/GPnuVpIlQbI JA3CVF 森本 /和歌山県日高郡 |
||||||
|
||||||
|
|
