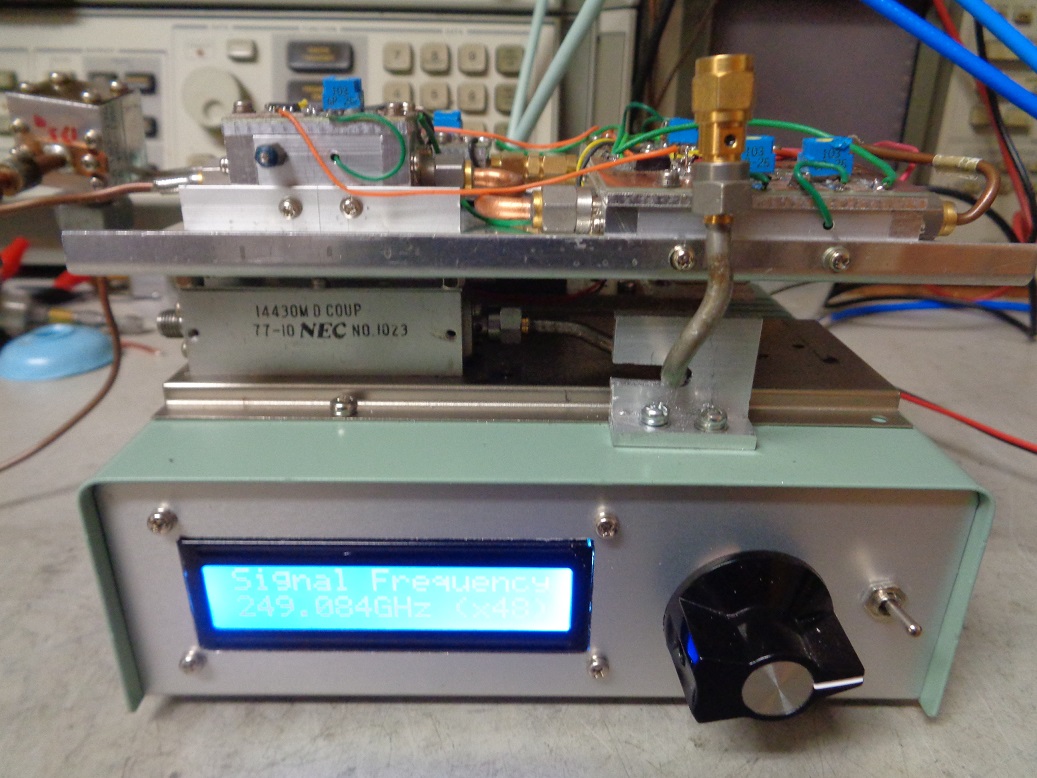

| ＭＡＸ２８７０使用のパイロット信号発振器２４９Ｇのテスト de JA3CVF 森本 清 Sep/15/2023 | ||||||

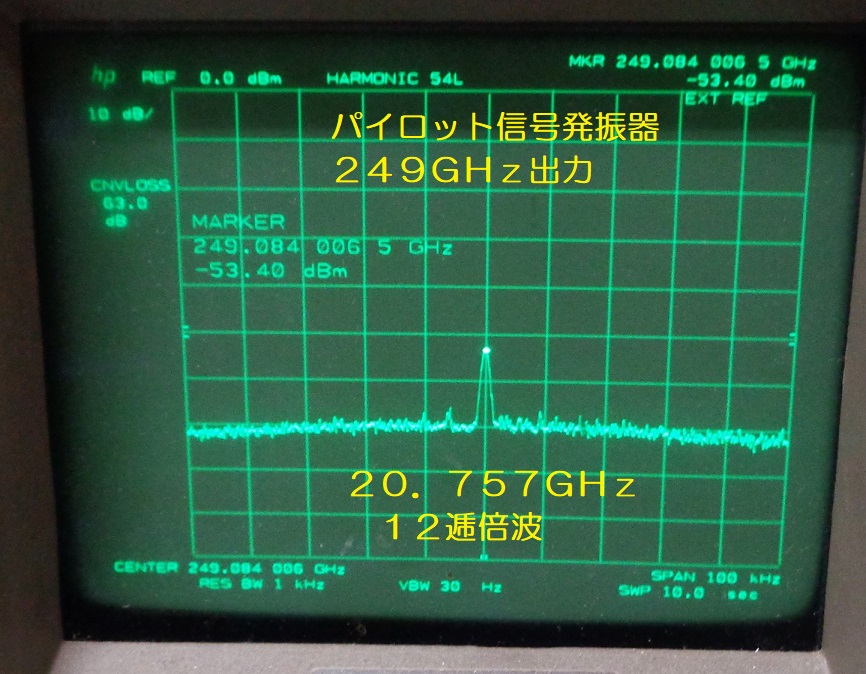

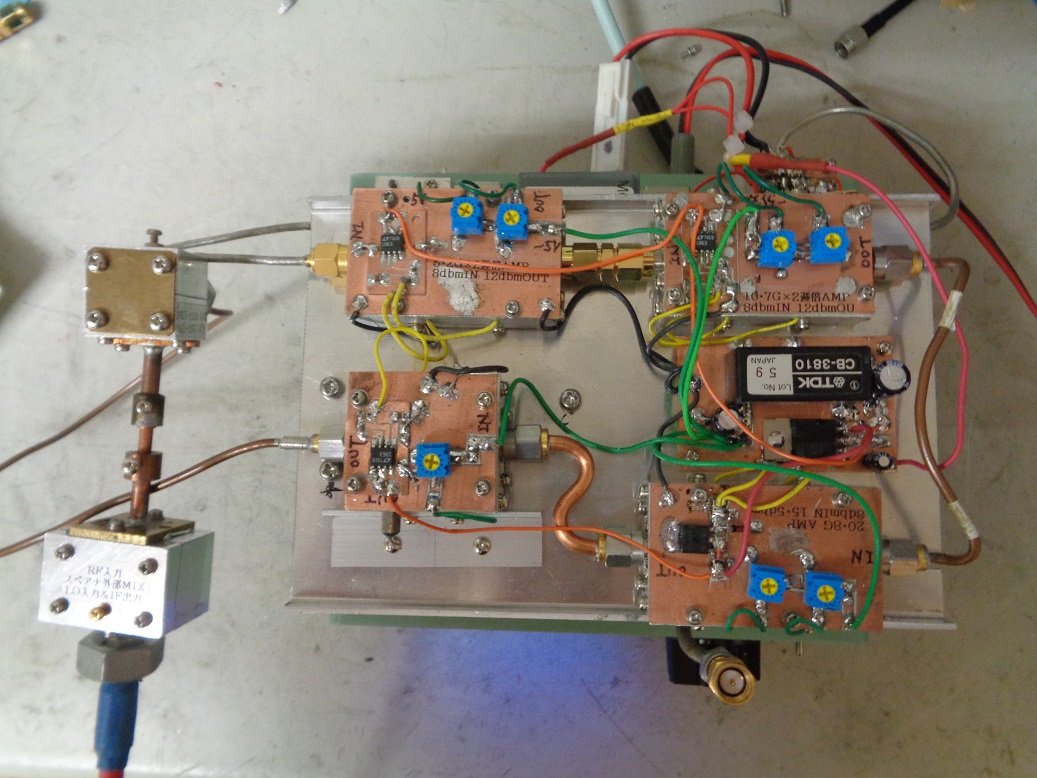

昨年のミーティングで当たったユニットを使った物は１３５Ｇまでは簡単に出て居ましたが、 ２４９Ｇは駄目でした。 ２４Ｇの２段アンプを実験していましたが、１０Ｇ帯付近で発振して使い物に成らない。 この基板を逓倍器として利用、５Ｇ帯からの２逓倍更に２逓倍で２０．７５７Ｇを作り同じ基板に ３５ＬＧを付けて何とか５０ｍＷが得られたのでＭＡ４Ｅ１３１７の逓倍器で１２逓倍して 出力が見えました。 これで全ての信号が出る様に成りました。 ２０Ｇ〜２４Ｇの基板のスルーホールはサンハヤトのスルーホールピンを試しました。 専用のポンチが有るようですが今回は金槌で叩きました。 薄い銅板より使い易く良い感じです。 JA3CVF 森本 /和歌山県日高郡 |
||||||
|
||||||
|
|
||||||
