依頼品47GMIXタイプTRVにアンプを付ける為に簡易BPFを実験しました。
8年前のデータ通り4mm厚アルミに5.5mmの穴を開け、アイリスプレートは0.05mm厚2.2mm穴を開けました。
チューニングネジは1.7mmです。
ロスは4db位でした。
MIXタイプではイメージ信号はメインと変わらない位出るのでアンプを付けると規格以上に出てしまいます。
こんな簡易タイプでも-40db以上落ちているので-13dbm以下には成りそうです。
JA3CVF 森本 /和歌山県日高郡 |

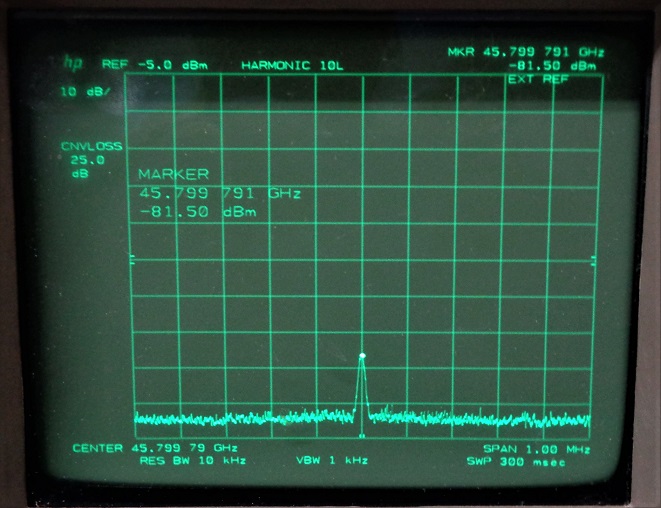

47GH MIXタイプＢＰＦ
通過LOスプリアス |

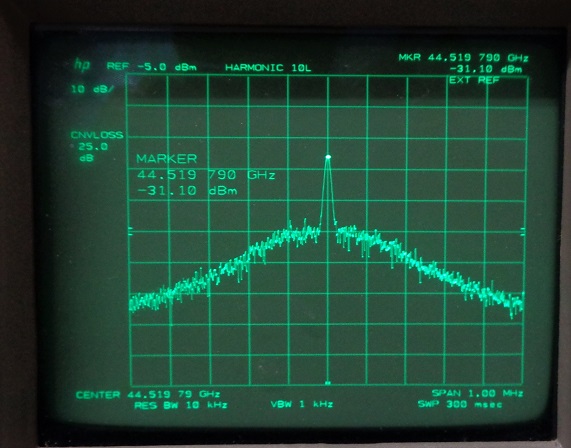

47G MIXタイプ
イメージ出力 |

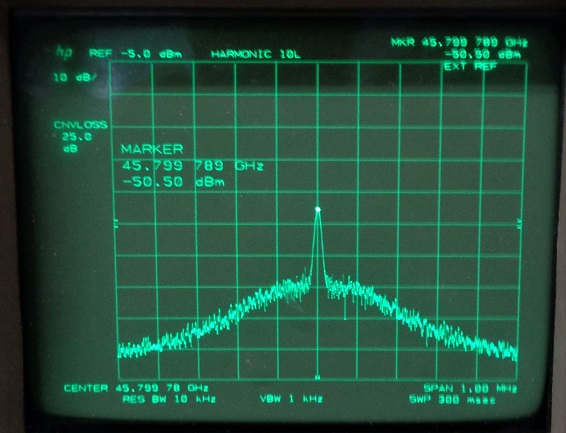

47G MIXタイプ
ＬＯスプリアス |

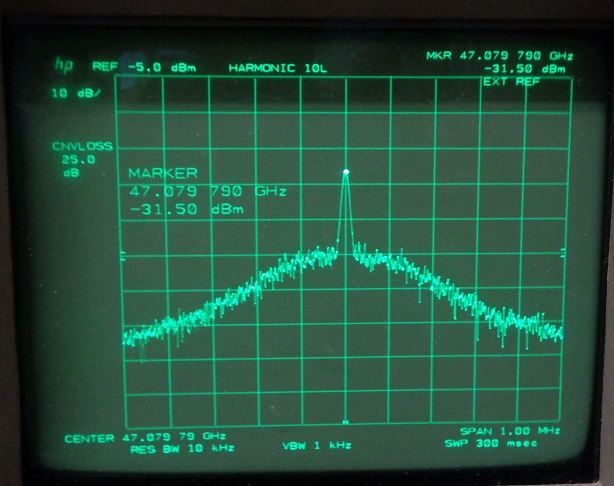

47G MIXタイプ出力 |

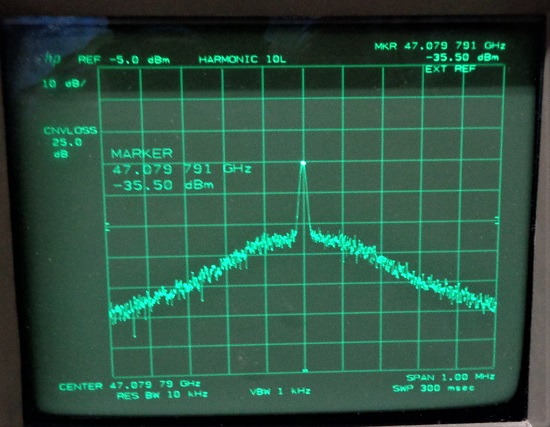

47G MIXタイプ
ＢＰＦ通過出力 |

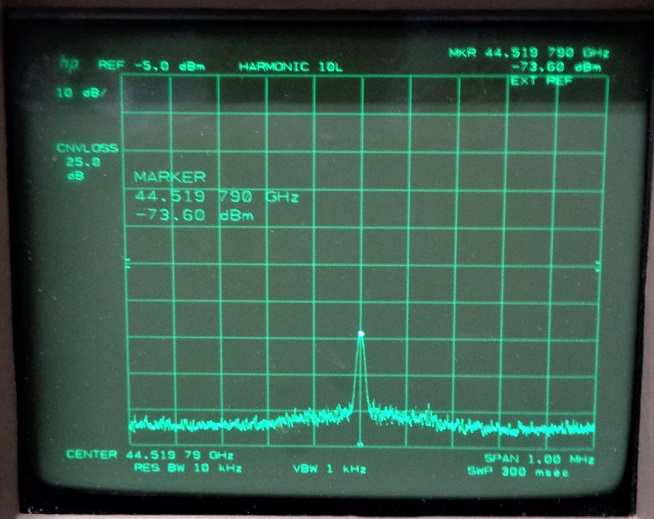

47G MIXタイプＢＰＦ通過
イメージ信号出力 |
|
47G BPF. |
|
|
|
