47G逓倍式TRVに使う1／4分周をまだサトー電気 町田店等の通販で簡単に買えるICで試しました。
TD7104Pは77Gや135G等の1／8分周に使っていました。
2．54mmピッチのDIPタイプなのでカッティング基板に適していました。
推奨規格では1／8で1000Mとなっていますが1．2G帯でも使えていました。
1／4では500Mとなっていて1．2G帯で使えるのか判らなかったので試しました。
入力が多すぎると出力は出ないが−20dbm〜0dbmでは安定して分周しました。
MMICで一段アンプすると−2dbm程度の出力でFETのMIXをドライブ出来ました。
π型一段のLPFなので第二高調波は−32dbc程度ですが、11G帯のBPFで十分切れるレベルです。
JA3CVF／日高郡 森本
|

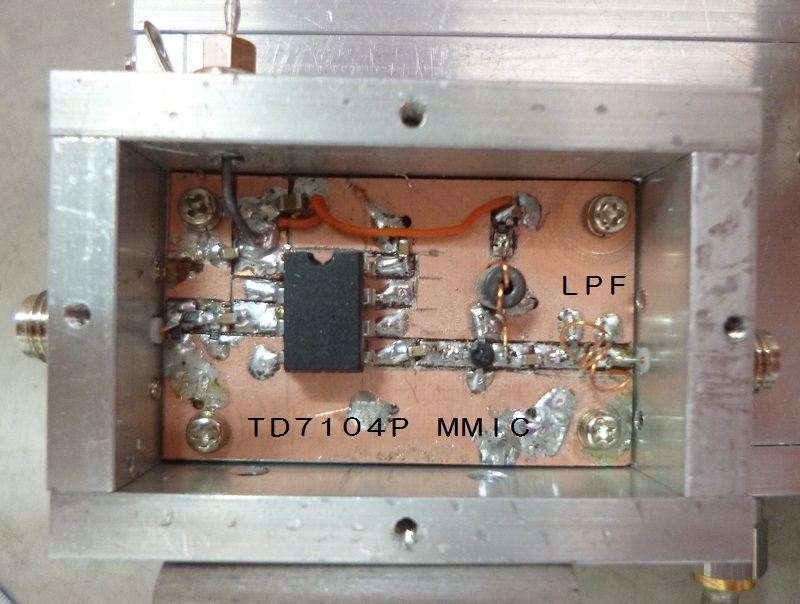

1/4分周ユニット |

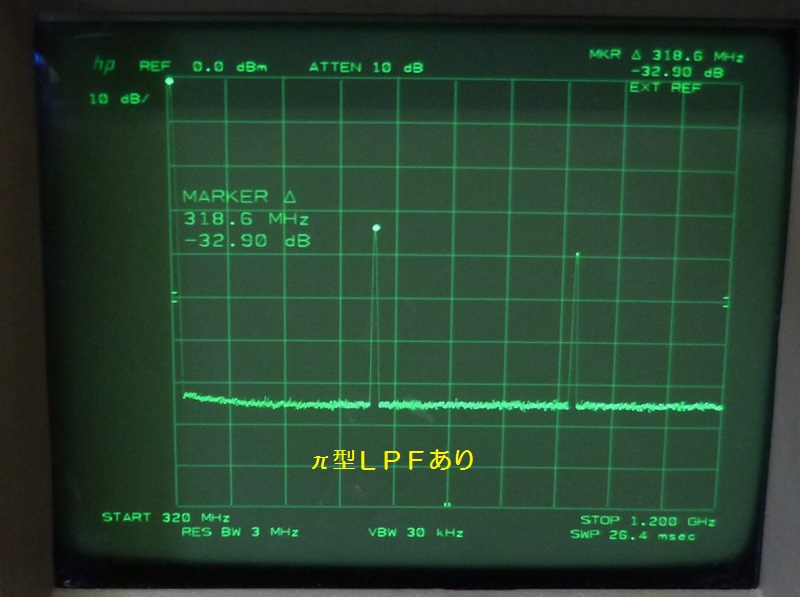

1/4高調波ＬＰＦ |

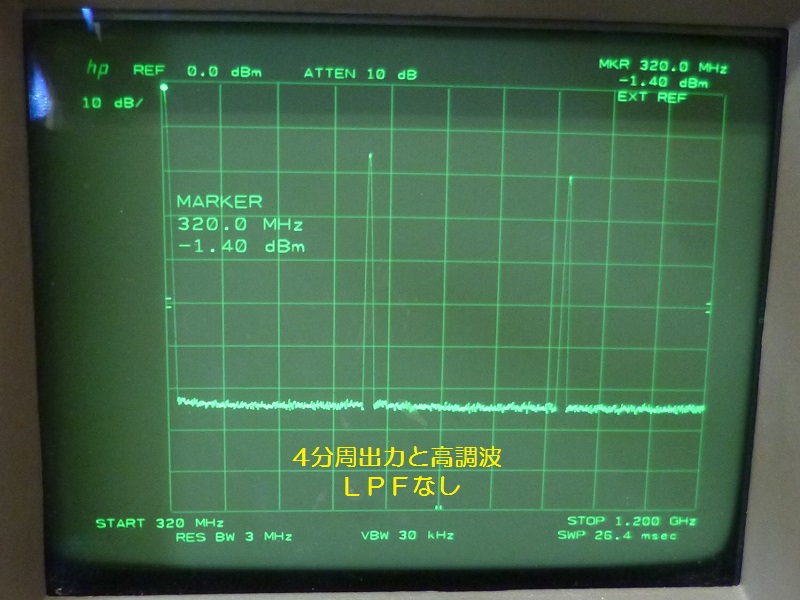

1/4高調波ＬＰＦなし |
|
|
