スタブ追加実験しました。
20mm厚は出過ぎるので10mm厚で実験しました。

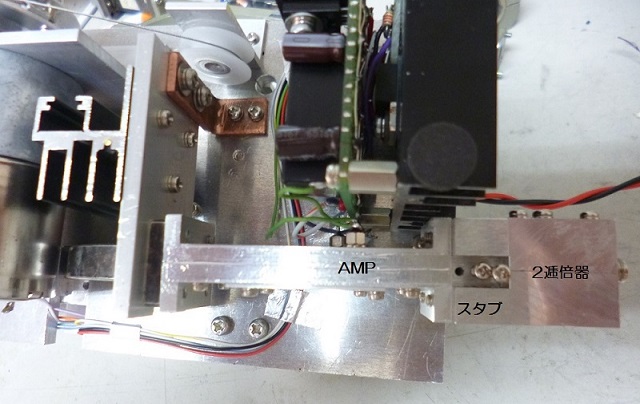

センターを中心に左右2本3本立てました。
逓倍器側の一本が良く効いて真ん中は少しアンプ側は無い方が良かったので抜いています。
アンプ入力のSWRが変わって発振する事も考えられたのでスペアナで33G〜50Gの範囲
を監視しながら調整しました。

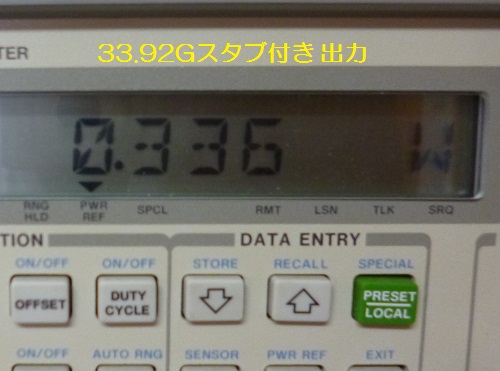

出力が増えて500mWを超えそうに成ったので16G帯のドライブを絞りながら合わせました。
スペアナに変な信号は現れなかったので上手く動作していると思われます。
300mW有れば十分なので16G帯アンプの出力を絞り出さなくて良くなりました。

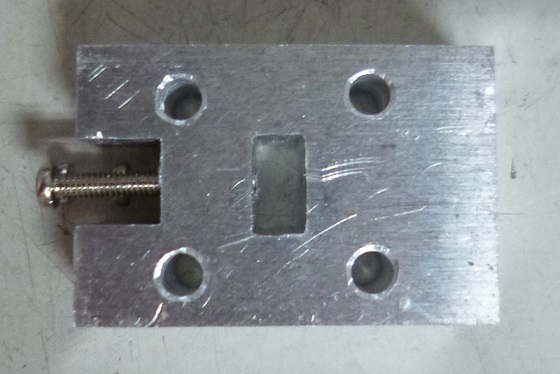

スタブにはタップが届くまで切り込みを入れました。
JA3CVF/日高郡 森本
|
