リターンロスブリッジ de JA3CVF  森本 清 Dec/19/2014

先のマニュアルスイーパーの活用にリターンロスブリッジを作りました。
マイクロ波用シフターと思われる物を三上さん所で見つけたのでパターンカット、コネクター一個追加して作りました。
ケースが小さいのでFB801は入らずFB225-43を使いました。
0.2mmバイファイラー4回巻で3.5M〜430Mはカバーしますが、430M帯の特性がイマイチなので専用に2回巻の物も作りました。
コァーの固定場所により特性が変わったので3.5〜144M帯用は100M辺りが底に成る様にしました。
430M帯専用は435Mが底に成る様に固定しました。
51Ωの抵抗ですが、今まで作った物より性能は良さそうで435Mダミーを付けて40db以上落ちています。
元々付いていたシフター用ネジを調整してコァーの位置を微調整して特性の良い所に固定しました。

JA3CVF/堺市 森本 清

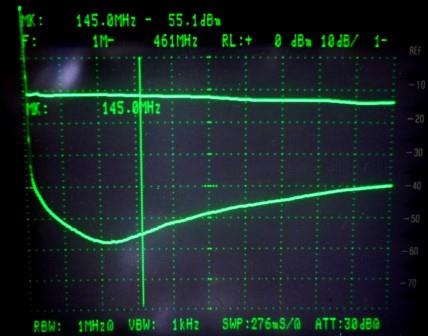

3.5M〜145Mリターンロスブリッジ

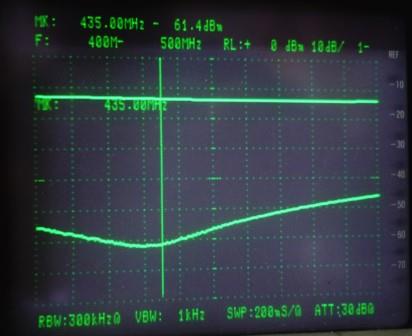

430M専用リターンロスブリッジ特性2

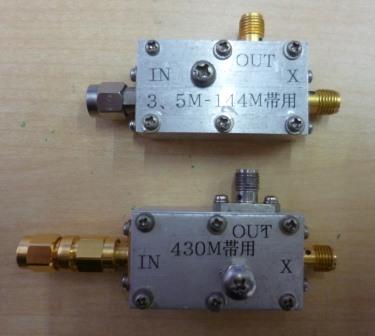

リターンロスブリッジ

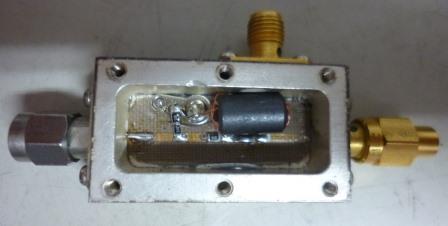

リターンロスブリッジ内部
