3.5M〜430M手動スイーパーの製作 de JA3CVF  森本 清 Oct/24/2014

マイクロ波と関係のない物作っていました。
886MのVCOが何かに使えないかと電卓遊びをしていたら900M辺りを1/32で28M、1/64 14M 1/128 7M 1/256 3.5M 1/18 50M 50Mを1/5で10M
860M辺り 1/2 で430M 1/6 144M 1/36 24M 1/48 18M 7M×3で21Mが出来る計算です。
手持ちのTD7104と74AC393 3個を使いました。
1/2は1/8の後4逓倍、1/6 は1/8を1/3の後4逓倍しました。
基板は2段にして基板にPカッターでランドを作ってエッチィング無の環境に優しい作り方です。
VCOはコントロール電圧0~6.5Vで850M~945M位変化します。
各バンドLPFを通った後10mW~30mWの出力で、バラツキがあるので1dbステップのATTを付けました。
各バンドの帯域幅が異なるので似通った周波数帯をグループにしてポテンションメーターの可変範囲の上限、下限を設定しました。
5Vの単接点リレーが沢山有ったので使いました。
周波数表示は山本さんが開発中のLED表示カウンターのプログラムを変更してもらって分解能1Kの物を作って貰いました。
カウントタイムが0.1秒でスムーズに表示します。
LEDは青色にして貰いました。
0dbm前後の入力で働いてピッタリでした。
PICで作れば簡単に出来そうですがハードだけの構成だと結構面倒でした。

作って見たものの使い道を考えなくては・・・

JA3CVF/堺市 森本 清

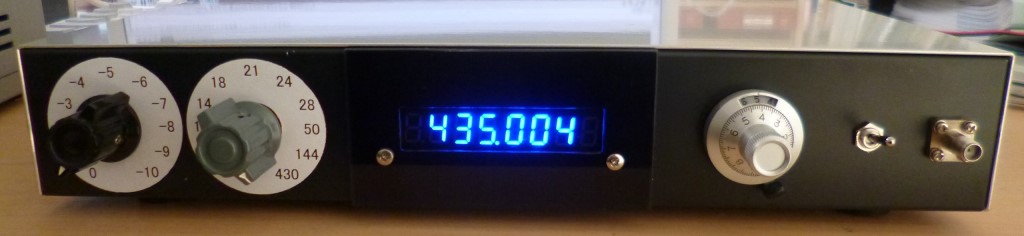

3.5M〜430M手動スイーパー

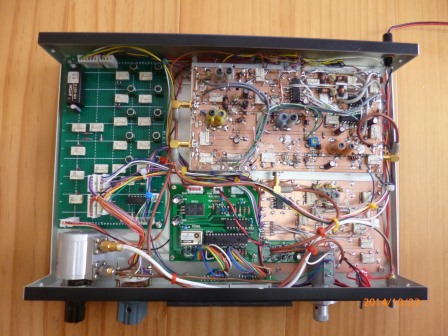

スイーパー内部縮小
