DATV設備の改造その2  de JA3CVF  森本 清 Nov/09/2013

先日受信画像とサテライトメーター画像が簡単に録画出来る様にAVスイッチを追加しましたが、DVDが故障した時を考えてビデオカメラでも録画出来る様にしました。
47G、77Gでの実験ではこれが簡単に出来なかったのでモニター画面をカメラに撮ることになって綺麗に映りませんでした。
使っているビデオカメラはソニーのDVDハンディーカムですが、このセットのビデオ端子は入出力共用で一つしか有りません。
この端子を送受で使おうとするとトランシーバー側で繋ぎ替えが必要で簡単には出来ません。

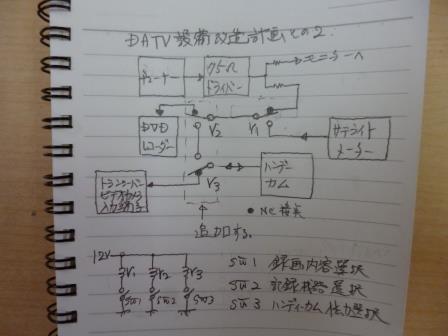

これを解決する為に、記録機器の選択(DVD、ハンディーカム)とハンディーカムからの入出力選択AVスイッチを追加しました。
コントロールSWが無い時はDVDへの録画とハンディーカムビデオ端子は出力モードと成って今までと同じです。

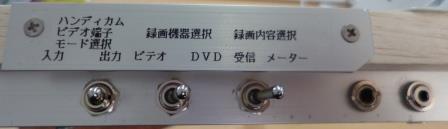

コントロールSWはサテライトメーター取付台に付けました。

JA3CVF/堺市 森本 清
